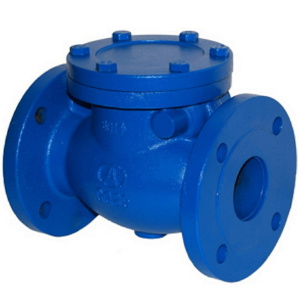

Фланцевый обратный поворотный клапан

Клапаны обратные Гранлок RD30

Как защитить трубопроводы, насосы и сосуды, работающие под давлением, от изменений параметров рабочей среды? Грамотное решение: клапан обратный поворотный гранлок, использование которого помогает предотвратить смену направления рабочего потока. Плюс: при частичном разрушении трубопровода, клапан обратный rd30 ограничивает движение потока из системы, что минимизирует негативные последствия при возникновении аварийной ситуации.

  • Применение:холодная, горячая вода, канализация
  • Температура рабочей среды: до 300°C
  • Давление: до 16 атм

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!
АртикулНаименованиеЦена (с НДС)*Кол-во
2130411Клапан обратный поворотный фланцевый Гранлок RD30 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 16 атм.8 769 руб.
2130412Клапан обратный поворотный фланцевый Гранлок RD30 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.11 379 руб.
2130413Клапан обратный поворотный фланцевый Гранлок RD30 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.14 511 руб.
2130414Клапан обратный поворотный фланцевый Гранлок RD30 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.18 001 руб.
2130415Клапан обратный поворотный фланцевый Гранлок RD30 Ду-125Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 16 атм.26 362 руб.
2130416Клапан обратный поворотный фланцевый Гранлок RD30 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 16 атм.36 006 руб.
2130417Клапан обратный поворотный фланцевый Гранлок RD30 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 16 атм.67 889 руб.
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Документация:
Описание:

Применение

Клапан обратный поворотный фланцевый Гранлок RD30 придуман для защиты трубопроводов от обратного потока рабочей среды. Предназначен для трубопроводов, транспортирующих техническую горячую, холодную воду, пар, нейтральные среды.

Установка

Обратный клапан поворотный может устанавливаться как в горизонтальном, так и вертикальном положении. Монтаж к трубопроводу осуществляется при помощи фланцев. Направление движения среды должно совпадать с направлением, указанным на клапане. Клапан устанавливается на горизонтальном трубопроводе так, чтобы ось диска была выше оси трубопровода и располагалась в горизонтальной плоскости. На вертикальном трубопроводе клапаны устанавливаются входным патрубком вниз таким образом, чтобы ось диска находилась в горизонтальной плоскости

Технические характеристики

Характеристика Значение
Номинальное давление 1,6 МПа
Испытание на прочность корпуса 2,4 МПа
Максимальная температура +300 °С

Фланцевое присоединение согласно стандарту DIN 2501 (DIN 2633 на PN 1,6 МПа) / EN1092-2.

Возможно использование ответных фланцев российского производства согласно ГОСТ 12820-80, 12821-80 на PN 1,6 МПа.

Спецификация

1. Корпус Чугун GG25
2. Седло Нержавеющая сталь Х20Cr13
3. Уплотнительное кольцо Нержавеющая сталь Х20Cr13
4. Диск Чугун GG25
7. Шарнир Чугун
8. Прокладка Графит
9. Крышка Чугун GG25

Клапан обратный поворотный: область применения

Для производства поворотной запорной арматуры используется высокопрочный чугун, что повышает надежность готового изделия. Наличие уплотнителей гарантирует герметичность перекрытия рабочего потока. По заверениям производителей, устанавливать обратные клапаны можно в системах, где температура не превышает показатель ± 300 градусов. Максимальное давление, которое выдерживает механизм без повреждений, не превышает 1,6 МПа.

Принцип действия запорного элемента

Популярность использования клапан обратный гранлок rd30 получил благодаря автоматическому срабатыванию запорного механизма при изменении направления потока рабочей среды. Под действием обратного тока, диск или затвор автоматически перекрывают рабочее сечение, что предотвращает порчу трубопровода. Современный гранлок rd30 работает под действием давления, которое создает рабочий поток. Внедрение дополнительных конструкционных элементов в фланцевый обратный поворотный клапан обеспечивает номинальную работу при наличии установленных показателей. В случае, когда давление на входе и выходе выравнивается, запирающее устройство под собственным весом или при помощи пружинного механизма перекрывает движение рабочей среды. С обратной стороны поток создает повышенную нагрузку, которое не дает открыть затвор, которым оснащен rd30 клапан.

Область применения гранлок rd30

Сегодня клапан обратный поворотный гранлок можно встретить на:

  • стояках холодной и горячей воды, установленных в многоквартирных домах;
  • в установках накопительных водонагревателей;
  • трубопроводах котельных;
  • насосном оборудовании, установленном на производственных предприятиях;
  • канализационных системах.

Особенности монтажа, которые отличают клапан обратный rd30, зависят от области применения. Не рекомендуется установка запорной арматуры на трубопроводы, транспортирующие вязкие среды или жидкости с включением твердых и волокнистых материалов, независимо от диаметра. Правильная установка

Важный момент: перед тем, как монтировать клапан обратный гранлок rd30, рекомендуется промыть систему. Устанавливать запорную арматуру рекомендуется на некотором расстоянии от фланца системы. В противном случае могут возникнуть сложности при использовании механизма. Как проверить? работает rd30 клапан или требуется его оперативная замена? Наличие манометров (в идеале, с двух сторон) позволяет оперативно диагностировать неполадки. Запорная арматура устанавливается на трубопроводах, транспортирующих загрязненную среду? Установка фильтров продлит срок безаварийной работы клапана. При правильной установке, направление, указанное на корпусе запорного механизма, совпадает с направлением потока рабочей среды. Правильный монтаж исключает удары или другие типы механического воздействия, которые могут повредить гранлок rd30. Чтобы избежать гидравлического удара, повышать давление в системе нужно плавно, постепенно доводя до номинальных показателей. Важно: клапан обратный поворотный фланцевый не предназначен для выравнивания перекосов трубопровода.

Габаритные размеры и параметры

Артикул DN, (мм) L, (мм) D, (мм) D1, (мм) D2, (мм) b–f Z?O d H, (мм) Kv, (м3/ч) Масса, (кг)
2130411 50 200 165 125 99 20-2 4x19 115 82 13,0
2130412 65 240 185 145 118 20-2 4x19 130 130 17,40
2130413 80 260 200 160 132 22-2 8x19 147 220 24,40
2130414 100 300 220 180 156 24-2 8x19 166 310 33,20
2130415 125 350 250 210 184 26-2 8x19 188 440 52,00
2130416 150 400 285 240 211 26-2 8x23 217 640 75,20
2130417 200 500 340 295 265 30-2 12x23 275 1100 117,0
