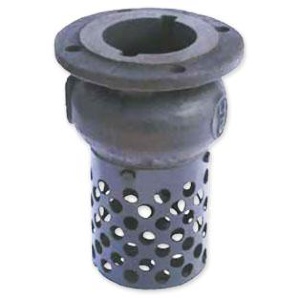

Клапан обратный с приемной сеткой 16ч42р

Клапаны обратные приемные 16ч42р

Клапан с сеткой 16ч42р используется в насосных установках, где присутствуют вертикальные участки. Это может быть всасывающий трубопровод, по которому происходит перекачка жидкостей, например, воды или нефти. Главное, чтобы температура внутри не превышала 50 градусов.

По своей конструкции клапан с сеткой 16ч42р – это сеточный фильтр. Если насос расположен достаточно глубоко, то давление обратного потока может негативно сказаться на оборудовании. Установка клапана на конце трубы, способна остановить обратный поток и предотвратить попадание внутрь крупного мусора.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2130140Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 2.5.2 306 Р
2130141Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 2.5.3 840 Р
2130142Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 2.5.5 490 Р
2130143Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 2.5.9 638 Р
2130144Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 2.5.13 344 Р
2130145Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-250Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - 2.5.26 479 Р
2130146Клапан обратный приемный с сеткой фланцевый 16ч42р Ру-2,5 Ду-300Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - 2.5.43 879 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Особенности клапана с сеткой 16ч42р

В нашем интернет-магазине представлен широкий ассортимент материалов для монтажа инженерных систем различного типа. Среди них клапан обратный с приемной сеткой 16ч42р.

Основные характеристики и конструкция
Утройство клапана обратного приемного 16ч42р фланцевого состоит из нескольких элементов:

  • • корпуса;
  • • сетки-фильтра, что исключает попадание крупных предметов в трубы;
  • • крестовины;
  • • уплотнителя;
  • • чугунной тарели или золотника.

Соединение детали с трубой производится фланцевым способом. Диапазон значений диаметра достаточно широк от ДУ50 до ДУ400. В зависимости от этого показателя различается количество заслонок. До 200 мм ставится один подъемный золотник, для диаметра 250 и 300 мм – две поворотные заслонки, а для 400 – четыре. Изготовление производится четко в соответствии с существующими ДСТУ и ГОСТами. Производится клапан обратный 16ч42р из различных металлических сплавов: корпус и золотник – чугунные; сетка – стальная; крестовина – из сплава с добавлением алюминия.

В качестве уплотнителя используется резина. Основной рабочей средой для клапана с сеткой 16ч42р может быть вода, пар, нефть или другая неагрессивная среда. Обратите внимание, что температура перегоняемой жидкости не должна превышать 50 градусов. Наружные показатели могут находиться в диапазоне -30… +50. Производители гарантируют работу клапана приемного 16ч42р до 800 циклов.

Принцип действия клапана
Включение насоса вызывает движение рабочей среды, которая поднимает золотник и приводит в движение клапан приемный 16ч42р. После окончания работы крестовина вместе с уплотнителем закрывается, а обратный поток надежно удерживает обоих. Деталь приводится в движение автоматически. Наличие резиновых уплотнителей на корпусе и золотнике обеспечивает полную герметичность детали.

Условия монтажа
Перед тем, как смонтировать клапан обратный 16ч42р, его нужно хорошо очистить от средств консервации и грязи, если таковая имеется. Если деталь долго лежала на складе, то на ней находится смазка, предотвращающая коррозию. Для ее удаления необходимо полностью разобрать клапан обратный фланцевый 16ч42р. После чистки и сборки изделие нужно проверить на герметичность и легкость хода. Во время монтажа все гайки нужно затягивать равномерно, иначе появится перекос. Демонтаж детали должен проводится в специальном помещении, чтобы исключить попадание нежелательной грязи и пыли. Хранить клапан обратный приемной 16ч42р можно как в складских помещениях, так и на открытой площадке. Главное, соблюдать температурный режим и обеспечить защиту от коррозии. Если необходимо длительное хранение, то обязательно применяется антикоррозийная смазка.

Как правильно подобрать клапан?


Наш интернет-магазин предлагает купить клапан 16ч42р (в Москве). В наличии разные размеры. Чтобы приобрести необходимую деталь, нужно знать размер трубы, на которую она будет надеваться. Это основной критерий выбора.
