Клапан (вентиль) латунный муфтовый 15б3р

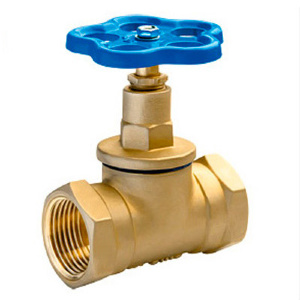

Вентиль запорный 15б3р: конструктивные особенности

Основные детали – это корпус, крышка, маховик, золотник, шпиндель. Вариации уплотнения могут быть выполнены из резины, латуни, без колец, металла. Выпускают вентили 15б3р с корпусами 2-х видов – угловой и прямоточный вариант. В середине основной части расположен канал, перекрывающийся клапанным механизмом. Сверху размещается покрытие, наворачивающееся на резьбу. В производстве применяется латунь, предназначенная для сантехники, – ЛС59-1, ЛЦ40Сд. Есть линия, выпущенная под муфтовое соединение с системой, внутренняя резьба таких вентилей клапанов 15б3р располагается на входном и выходном патрубках. Стальной маховик готовят из материала марки Ст20, иногда в изделиях в штурвале присутствует алюминий. Сверху наносится красного или синего цвета порошковое вещество.

Золотник выполняют из латуни. Для герметизации у вентиля проходного 15б3р есть резиновая прокладка из каучукового акрил-нитрата. Золотник имеет форму тарелки, которая вращается внутри корпуса по цилиндрическому стакану. Шпиндель пожарного крана 15б3р имеет наружную резьбу. Для фиксации предназначена накидная гайка, а для герметизации – сальниковое уплотнение.

Эксплуатационно-технические критерии
Линейка вентилей муфтовых 15б3р изготавливается определенных типов и с характерными размерами. У типового изделия в наличии привод ручной, действующий за счет маховика, а шпиндель выдвижной. Условный проход (Ду) равняется диаметру присоединительных патрубков. В таблице представлены стандартные варианты от производителей под резьбовое соединение.

Как применяется клапан 15б3р

Арматура используется в бытовой трубопроводной системе и коммунальном хозяйстве. Служит перекрывающим устройством в магистралях с неагрессивными жидкостями. Не применяется вентиль 15б3р прямой в вязких средах, в сильно загрязненной воде. Латунные модели можно использовать в трубах с паром, воздухом, нефтепродуктами. Допускается рабочая среда в виде пропиленгликоля, этилена. Основное предназначение клапана запорного 15б3р – перекрытие холодной и умеренно теплой воды. Для запорно-регулирующих устройств допускается любое монтажное положение.

Справка! Номинальное давление соответствует напору в 10 атмосфер, максимально допустимое – 16 атмосфер. Температурный режим жидкости – до +70 градусов. Вариант 15б3р пожарный имеет угловую форму, устанавливается как запорное устройство на технологические линии в пожаротушении. Модель создает герметичное перекрытие, ценится за продолжительный период эксплуатации.

Отличительные положительные свойства В трубопроводных линиях средний цикл 15б3р муфты равняется 5 тыс. Арматура отличается простотой обслуживания. Среди плюсов – полная герметичность и компактность.

Преимущества вентиля латунного муфтового 15б3р:

• длительный срок службы (5 лет и более);
• способность выдерживать перепады давления;
• удобство и простота монтажа;
• возможность замены изношенных частей.

Для промышленной и бытовой сферы эксперты советуют вентиль 15б3р купить с наличием сертифицированных документов. В этом случае арматура будет идеально служить в обычном и противопожарном водопроводе.
