30ч39р

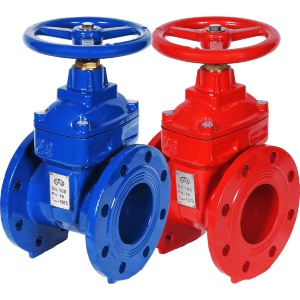

Задвижки 30ч39р с обрезиненным клином

Задвижки с невыдвижным шпинделем и обрезиненным клином МЗВ 30ч39р Российского производства из наличия по низким ценам.

  • Применение: водоснабжение, отопление, канализация
  • Температура рабочей среды: до 120°C
  • Давление: до 16 атм
  • Срок службы 50 лет.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

АртикулНаименованиеЦена (с НДС)Кол-во
2100417Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-40 Ру-16Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - до 16 атм.4 400 Р
2100466Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-40Диаметр - 40 мм. Давление - до 10, 16 атм.4 675 Р
2100418Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-50 Ру-16Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 атм.4 480 Р
2100467Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-50Диаметр - 50 мм. Давление - до 10, 16 атм.4 760 Р
2100419Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-65 Ру-16Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - до 16 атм.5 200 Р
2100468Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-65Диаметр - 65 мм. Давление - до 10, 16 атм.5 525 Р
2100420Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-80 Ру-16Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 атм.6 080 Р
2100469Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-80Диаметр - 80 мм. Давление - до 10, 16 атм.6 460 Р
2100421Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-100 Ру-16Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 атм.7 920 Р
2100470Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-100Диаметр - 100 мм. Давление - до 10, 16 атм.8 415 Р
2100422Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-125 Ру-16Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - до 16 атм.11 680 Р
2100471Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-125Диаметр - 125 мм. Давление - до 10, 16 атм.12 410 Р
2100423Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-150 Ру-16Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - до 16 атм.15 360 Р
2100472Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-16 Ду-150Диаметр - 150 мм. Давление - до 10, 16 атм.16 320 Р
2100424Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-200 Ру-10Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - до 10 атм.20 800 Р
2100473Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-200Диаметр - 200 мм. Давление - до 10 атм.22 100 Р
2100426Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-250 Ру-10Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - до 10 атм.28 576 Р
2100475Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-250Диаметр - 250 мм. Давление - до 10 атм.30 362 Р
2100428Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-300 Ру-10Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - до 10 атм.38 152 Р
2100477Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-300Диаметр - 300 мм. Давление - до 10 атм.40 537 Р
2100430Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-350 Ру-10Диаметр Ду(Dn) - 350 мм. Давление Ру(Pn) - до 10 атм.71 890 Р
2100479Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-350Диаметр - 350 мм. Давление - до 10 атм.77 420 Р
2100432Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-400 Ру-10Диаметр Ду(Dn) - 400 мм. Давление Ру(Pn) - до 10 атм.91 780 Р
2100481Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-400Диаметр - 400 мм. Давление - до 10 атм.98 840 Р
2100436Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р Ду-500 Ру-10Диаметр Ду(Dn) - 500 мм. Давление Ру(Pn) - до 10 атм.148 720 Р
2100485Задвижка чугунная фланцевая с обрезиненным клином ЛАЗ 30ч39р (красная) Ру-10 Ду-500Диаметр - 500 мм. Давление - до 10 атм.160 160 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ

Особенности

Ключевые преимущества чугунной задвижки 30ч39р – высокая надежность, стабильность геометрических параметров под нагрузкой, малый крутящий момент, который обуславливает небольшую высоту конструкции. Модельный ряд включает запорные узлы:

  • со строительной длиной – от 150 до 270 мм;
  • с диаметром условного прохода Ду – от 40 до 300 мм;
  • высотой – от 330 до 940 мм;
  • весом – от 12 до 130 кг.

Изделие относится к классу запорной трубопроводной арматуры многооборотного типа. Используется для комплектации трубопроводов, транспортирующих воду под давлением до 1,6 Мпа, холодную и подогретую до температуры не выше 150 градусов С.

Принцип работы

30ч39р – это задвижка чугунная с обрезиненным клином и невыдвижным шпинделем. Управление узлом осуществляется с помощью маховика. За счет движения шпинделя, побуждаемого маховиком, происходит перемещение запорного элемента из нижнего положения в верхнее и наоборот. Перекрытие и открытие потока осуществляется плавно, заслонка движется поперек трубопровода, постепенно уменьшая объем прохождения вещества. Равномерное снижение нагрузки исключает вероятность гидроударов, резких перепадов давления. Благодаря этому минимизируются риски быстрого износа инженерной арматуры.

Конструктивные и функциональные особенности

Основной рабочий орган задвижки чугунной 30ч39р – обрезиненный клин, который в положении «закрыто» входит в седло, расположенное в донной части корпуса и плотно фиксируется в межседельном пространстве. Обрезиненные края обеспечивают плотность притвора независимо от направления потока рабочей среды, уменьшают истирание прилегающих поверхностей.

Чугунная задвижка 30ч39р укомплектована невыдвижным штоком. Это означает, что при открывании шпиндель не выдвигается над маховиком, крышка сохраняет свое обычное положение, общая высота узла не меняется. Ходовая резьба расположена при таком конструктиве внутри задвижки, гайка соединена с затвором, она увлекает затвор, наворачиваясь на шпиндель. Меньшая строительная высота предопределяет эксплуатационную привлекательность арматуры:

  • она удобна в монтаже;
  • легче в транспортировке, погрузке-разгрузке;
  • может устанавливаться в подземных коммуникациях, в колодцах, в ограниченных пространствах.

Многооборотная задвижка с обрезиненным клином 30ч39р относится к категории ремонтируемых, полностью восстанавливаемых изделий с нерегламентируемым вынужденным сроком эксплуатации. Ресурс клиновых задвижек равен ресурсу трубопровода.

Непроницаемость корпуса обеспечивается за счет плотного прилегания частей конструкции друг к другу, двойной герметизации штока. При надлежащем обслуживании попадание внутрь корпуса пыли, загрязнений из внешней среды исключено, так же, как и вытекание рабочего вещества, проходящего в полости задвижки.

Антикоррозийная защита корпуса реализована декоративно-защитный эпоксидным покрытием, характеризующимся высокой плотностью, равномерностью структуры, стойкостью к истиранию, термическим нагрузкам, невосприимчивостью к ультрафиолету.

Рекомендации по расконсервации, подготовке к монтажу

Инженерная арматура изготавливается в строгом соответствии с требованиями ГОСТ. Она поставляется с паспортом, в котором помимо прочих данных, указан серийный номер изделия. Оборудование упаковывается согласно Правил упаковки, проходные отверстия заглушены для исключения вероятности попадания внутрь конструкции посторонних частиц. Допускается транспортировка оборудования в товарных ящиках.

Клиновые чугунные задвижки 30ч39р рекомендуются к установке на горизонтальных и вертикальных трубопроводах, в том числе в наклонных положениях маховиком вверх.

Перед монтажом необходимо проверить узел на комплектность, убедиться в отсутствии в присоединительных трубах и в задвижке постороннего мусора. При необходимости проходное отверстие при закрытом затворе следует продуть, промыть. Консервационную смазку с уплотнительных поверхностей и клина следует удалить посредством керосина или другого безопасного растворителя.

Манипуляции с задвижкой 30ч39р с обрезиненным клином следует производить, задействовав стойку, специальные захваты, отверстия во фланцах. Работы следует выполнять при соблюдении общих Правил техники безопасности, аккуратно, не допуская деформации шпинделя и других элементов.


ПАСПОРТ

Настоящее техническое описание предназначено для ознакомления обслуживающего персонала с устройством, работой и основными техническими данными задвижек, а также служит руководством по хранению, монтажу, эксплуатации и технике безопасности при проведении монтажных, эксплуатационных и регламентных работ.

К обслуживанию задвижек допускаются лица, изучившие устройства задвижек, ее узлов, правила техники безопасности и требования настоящего технического описания.

Предприятие – изготовитель задвижек может вносить изменения в конструкцию с целью ее улучшения и усовершенствования, при этом незначительные изменения могут быть не отражены в данном техническом описании.


1. НАЗНАЧЕНИЕ

Задвижки служат запорным устройством на магистральных трубопроводах в системах тепло и водоснабжения.

Климатическое исполнение «У» по ТУ 3714-007-82556046-2007.


2. КОНСТРУКЦИЯ ЗАДВИЖКИ

Материал основных деталей
№ п/пНаименование деталиМатериал
1КорпусЧугун
2КрышкаЧугун
3КлинЧугун обрезиненный (ЭПДМ)
4Гайка шпинделяБронза
5ШпиндельСталь 45
6Прокладка крышкиРезина
7Уплотнительные кольцаРезина
8ВтулкаБронза
9Упорная гайкаЧугун
10МаховикЧугун

Наружные и внутренние поверхности задвижек защищены эпоксидным покрытием.


3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Наименование параметра Показатель
Диаметр условного прохода Dn, мм 40506580100125150200250300350400500
Масса, кг, не более 101216202729466494110126186322
Габаритная высота Н, мм 270285330360410490540640790870111012501450
Строительная длина, L,мм. ГОСТ 3706-83 140150170180190200210230250270290310350
Условное давление Pn, Мпа (кгс/см2) 1.6 (16) 1.0 (10)
Температура рабочей среды ?С от минус 5°С до плюс 95°С
Максимально допустимая ?С до плюс 120?С *
Класс герметичности АА по ГОСТ Р54808-2011, мм3/с, не более 0,240,30,390,480,60,750,91,21,51,82,12,43,0
Величина рабочего хода затвора, обороты 6.5-7.58-9.510-1212-1416-1921-2526-3131-3234-3745-4852-5860-6370-75
Макс. допустимый крутящий момент на шпенделе 20303580405060150170200250270350
Средний ресурс до списания, цикл, ч, не менее 1000
Средняя наработка на отказ, цикл/отказ 600

* кратковременно

ПРИМЕЧАНИЕ: Цикл-подъем и опускание затвора на полный рабочий ход.

ВНИМАНИЕ: Характеристики задвижек приведены для полностью заполненного трубопровода, в «сухом» состоянии приведенные параметры могут иметь отклонения.

Эксплуатация задвижек предусматривается при температуре окружающей среды:

  • от минус 40 до плюс 40°С в районах с умеренным климатом;

Задвижки рассчитаны для работы на средах: питьевая и сетевая вода холодного и горячего водоснабжения, неагрессивные жидкие среды.

Направление подачи рабочей среды – с любой стороны.


4. МОНТАЖ И ЭКСПЛУАТАЦИЯ

4.1 Эксплуатационные ограничения.

Задвижки необходимо использовать строго по назначению в соответствии с указаниями паспорта и настоящего руководства по эксплуатации.

Для обеспечения безопасной эксплуатации задвижек не допускается:

  • использовать их при рабочих параметрах, значения которых превышают указанные в паспорте;
  • производить работы по устранению дефектов всех видов при наличии давления рабочей среды в трубопроводе;
  • эксплуатировать задвижки при наличии протечек транспортируемой среды в окружающую среду;

ЗАПРЕЩАЕТСЯ!!! В процессе эксплуатации, пуско- наладочных и ремонтных работ, применение задвижек в качестве регулирующего и дросселирующего устройства.

Рекомендуемое установочное положение задвижек – на горизонтальном трубопроводе маховиком вверх. Допускается установка задвижек с условным проходом DN < 500 мм в наклонном положении, как на горизонтальном трубопроводе, так и на вертикальном.


4.2 Эксплуатационные ограничения.

Вращательное движение маховика передается резьбовой втулке и преобразуется в поступательное движение шпинделя, клина и дисков. Диски перемещаются в направляющих корпуса, открывая или закрывая проходное сечение задвижки. Уплотнение обеспечивается расклинивающим действием клина на диски, которые прижимаются к контактной поверхности корпуса.


4.3 Управление задвижкой.

Управление задвижкой производится вручную маховиком.

Во время эксплуатации следует производить периодические осмотры и техническое освидетельствования в сроки, установленные правилами и нормами организации, эксплуатирующей трубопровод.

Проводимая среда (вода) не должна содержать твердых частиц и должна соответствовать СанПиН 2.1.4.1074 и СНиП 2.04.07.

При осмотрах проверить: общее состояние задвижки, состояние крепежных соединений, герметичность уплотнений выхода шпинделя и прокладок фланцевых соединений.

При техническом освидетельствовании, а также после ремонта задвижки подвергаются внутреннему осмотру и гидравлическому испытанию в соответствии с ГОСТ 5762-2002.

Все обнаруженные неисправности должны быть устранены. Возможные неисправности, их причины и способы их устранения указаны в табл. 2.

Таблица 2

Неисправность,внешнее проявление Причина Способ устранения
Нарушение герметичности прокладочных соединений, течь через стык. Недостаточно уплотнена прокладка. Ослабление затяжки винтов. Затянуть винты.
Неполное открытие или закрытие задвижки. Повреждение резьбы шпинделя или гайки.
Попадание посторонних предметов под клин.
Снять задвижку с трубопровода и отремонтировать.
Нарушение уплотнения задвижки. Течь по проходу при полностью закрытой задвижке. Износ или повреждение резины на клине. Снять задвижку с трубопровода и отремонтировать.


4.4 Подготовка задвижки к эксплуатации.

  1. Освободите задвижку от транспортной упаковки, снимите заглушки с патрубков.
  2. Проверьте комплектность задвижки и наличие гарантийных пломб.
  3. Задвижки должны устанавливаться на трубопроводе согласно проекту, в местах, доступных для обслуживания, осмотра и ремонта.
  4. При необходимости перекрытия задвижки на сухую во время монтажа, нанести силиконовую смазку на поверхности трения и прилегания обрезиненного клина к корпусу задвижки.


4.5 Порядок установки задвижки на трубопроводе.

Перед установкой задвижки выполните следующее:

  • расконсервируйте задвижку, при необходимости удалите грязь, ржавчину;
  • удалите консервационный состав с уплотнительных поверхностей корпуса и клина при помощи растворителя (бензин, керосин и т.п.);
  • при закрытом затворе очистите проходы от возможных загрязнений;
  • очистите трубопровод от загрязнений.

Строповку задвижек производить за специальные захваты или за стойку, соблюдая меры предосторожности, чтобы не погнуть шпиндель и другие детали.

Задвижки должны устанавливаться на трубопровод соосно, без перекосов, с полным совпадением болтовых отверстий фланцев.

Во избежание появления дополнительного изгибающего момента, который в последствии при заполнении участка водой при гидроиспытаниях и подаче давления может привести к значительным напряжениям в зоне соединения задвижки с трубопроводом, необходимо предусмотреть разгрузку задвижки от веса трубопровода. Концевые участки трубопровода не должны быть консольными.


5. УСЛОВИЯ ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ

Задвижки можно транспортировать и хранить без упаковки в товарных ящиках, без установки на транспортные щиты.

Задвижки можно транспортировать любым видом транспорта, на любое расстояние с обязательным соблюдением следующих требований:

  • задвижки должны быть надежно установлены на транспортные средства, исключая возможность ударов их друг о друга;
  • при погрузке и разгрузке не допускается бросать их и кантовать
  • в случае поставки задвижек в упаковке, ящики или поддоны должны быть надежно закреплены.

При длительном хранении задвижки необходимо периодически (не реже 2-х раз в год) осмотреть, удалить наружную грязь и ржавчину, при необходимости обработать уплотнение силиконовой смазкой - спреем.

Детали и узлы задвижек не выделяют вредных веществ в процессе эксплуатации и хранении и не представляют опасности для жизни, здоровья людей и окружающей среды.

По истечении полного назначенного ресурса задвижка подлежит утилизации на общепринятых основаниях.


6. КОМПЛЕКТНОСТЬ

В комплект поставки входит:

  • Задвижка обррезиненным клином с невыдвижным шпинделем или партия задвижек.
  • Паспорт на задвижку или на партию.


7. СВЕДЕНИЯ О ПРИЕМКЕ.

Гарантийный срок эксплуатации 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки потребителю.

Наименование параметра Показатель
Проход условный Dn
Класс герметичности по ГОСТ 9544-93
Давление номинальное Pn, кгс/см2
Количество, шт.

Штамп ОТК 20___ г.
(подпись) (дата)
