Задвижки Водоприбор МЗВ МЗВГ

Водоприбор

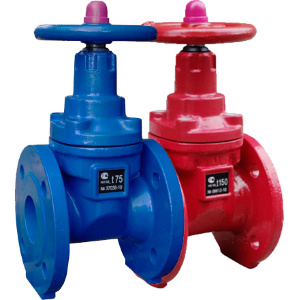

Задвижки МЗВ и МЗВГ производства Московского Завода "Водоприбор" являются самыми популярными в нашей стране.

У нас Вы можете купить задвижки МЗВ из наличия по низким ценам.

Чтобы посмотреть вес, размеры и прочие харектиристики на задвижки МЗВ выберите нужный товар и кликните на него.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100001Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 атм.9 339 Р
2100002Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 атм.11 939 Р
2100003Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 атм.15 266 Р
2100004Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-10 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - до 10 атм.20 190 Р
2100005Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-10 Ду-200Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - до 10 атм.28 613 Р
2100006Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-10 Ду-250Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - до 10 атм.49 376 Р
2100007Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВ Водоприбор Ру-10 Ду-300Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - до 10 атм.58 140 Р
2100008Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВГ Водоприбор Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 атм.9 550 Р
2100009Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВГ Водоприбор Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 атм.12 168 Р
2100010Задвижка чугунная фланцевая с обрезиненным клином 30ч39р МЗВГ Водоприбор Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 атм.14 486 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ТЕХНИЧЕСКИЙ ПАСПОРТ
ЗАДВИЖКИ
МЗВ-1.0
МЗВ-1.6
МЗВГ
DN 40-500мм; PN 1.0-1.6 МПа
Декларация о соответствии ТС № RU Д-RU.АД06.В.00205

Общие указания

Для правильного заполнения и ведения паспорта при эксплуатации и ремонте задвижек обслуживающий персонал должен выполнять следующие требования:

  • ознакомиться внимательно с данным паспортом;
  • паспорт должен находиться у ответственного лица;
  • в паспорте не допускаются подчистки, записи карандашом или смывающимися чернилами;
  • неправильная запись должна быть аккуратно зачеркнута и рядом записана новая, которую заверяет ответственное лицо;
  • после подписи проставлять фамилию и инициалы ответственного лица (вместоподписи допускается проставлять личный штамп исполнителя).

Общие сведения об изделии

Задвижки с обрезиненным клином невыдвижным шпинделем фланцевые чугунные МЗВ-1,0; МЗВ-1,6; МЗВГ (в дальнейшем – задвижки) предназначены для полного перекрытия рабочей среды в трубопроводе.

По устойчивости к воздействию температуры и влажности окружающего воздуха задвижки соответствуют климатическому исполнению УХЛ категории размещения 3 ГОСТ 15150.

На задвижке имеется маркировка:

  • на лицевой стороне корпуса, выполненная литьем – рабочее давление, рабочаятемпература, номинальный диаметр, материал корпусных деталей;
  • на обратной стороне корпуса, выполненная литьем – товарный знак предприятия-изготовителя, год изготовления, рамка для приклеивания саморазрушающейся таблички, накоторой указан заводской серийный номер и знак евроазиатского соответствия;
  • на маховике – стрелка, указывающая направления вращения при закрытии и открытии задвижки.

Задвижки соответствуют требованиям:

  • ГОСТ5762 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более PN 250. Общие технические условия»;
  • ТУ 3721-002-10836627-2016 «Задвижки МЗВ-1,0»;
  • ТУ 3721-003-10836627-2016 «Задвижки МЗВ-1,6»;
  • ТУ 3721-004-10836627-2016 «Задвижки МЗВГ».

Основные технические данные

Основные параметры задвижек соответствуют таблицах 1.1 и 1.2.

Таблица 1.1 - Общие значения
Наименование параметра Тип задвижки
МЗВ-1,6
50
МЗВ-1,6
80
МЗВ-1,6
100
МЗВГ
50
МЗВГ
80
МЗВГ
100
МЗВ-1,0
150
МЗВ-1,0
200
МЗВ-1,0
250
Обозначение технических условий ТУ 3721-003-
-10836627-2016
ТУ 3721-004-
-10836627-2016
ТУ 3721-002-
-10836627-2016
Условное обозначение 30ч39р 30ч74р 30ч39р
Номинальный диаметр, мм 50 80 100 50 80 100 150 200 250
Строительная длина, мм 150 180 190 150 180 190 210 230 250
Строительная высота, мм 240 306 353 240 306 353 480 562 689
Масса, кг 12 20 26 12 20 26 46 74 118
Протечки затвора, см3/мин, не более Протечки нe допускаются 0.3 0.48 0.6 Протечки нe допускаются
Величина рабочего хода затвора, обороты 8-9.5 12-14 16-19 8-9.5 12-14 16-19 26-31 31-32 38-42
Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Нм, не более 35 50 70 35 50 70 110 170 200
Коэффициент гидравлического сопротивления, не более 0.2
Номинальное (условное) давление, МПа (кгс/см2) PN = 1.6 (16) PN = 1.0 (10)
Рабочее давление, МПа (кгс/см2) Pр = 1.6 (16) Pр = 1.0 (10)
Пробное давление, МПа (кгс/см2) Pпр = 2.4 (24) Pпр = 1.5 (15)
Рабочая среда (вода) по СанПиН 2.1.4.1074 по СанПиН 2.1.4.1074 и СНиП 2.04.07 по СанПиН 2.1.4.1074
Температура рабочей среды, Сo от +5 до +75 от +5 до +110 от +5 до +75
Температура окружающего воздуха, Сo от -15 до +40
Присоединение к трубопроводу Фланцевое по ГОСТ 33259
Управление Ручное
Рабочее положение Любое, кроме маховиком вниз
Направление подачирабочей среды Двустороннее
Материал корпусных деталей и клина Чугун
Материал уплотнений Резиновая смесь
Материал шпинделя Сталь коррозионно-стойкая
Материал закладной гайки Бронза
Покрытие Эпоксидно-порошковое

Ресурс, срок службы

Надежность задвижек должна соответствовать значениям таблицы 2.

Таблица 2
Тип задвижки Средняя наработка на отказ, цикл/отказ Средний ресурс до списания, цикл, не менее Полный назначенный срок службы, лет:
МЗВ-1.0 1500 4500 50
МЗВ-1.6 1500 4500 50
МЗВГ 600 1000 10

Указанные параметры действительны при соблюдении требований паспорта.

Описание и принцип работы

Задвижка состоит из корпуса, крышки, фланца (отсутствующего у задвижек DN50-200) и устройства для закрытия и открытия прохода рабочей среды через корпус.

Закрытие производится вращением по часовой стрелке шпинделя, закрепленного в осевом направлении. Вращения производятся маховиком, закрепленном на шпинделе, или иным устройством у задвижек без маховика.

При вращении шпинделя гайка, соединенная с обрезиненным клином, движется поступательно, производя опускание клина до полного соприкосновения егопокрытых резиной поверхностей с внутренней диаметральной поверхностью корпуса задвижки, т.е. до перекрытия прохода.

Открытие производится вращением шпинделя против часовой стрелки, порядок перемещения – обратный.

Размещение, монтаж и подготовка к использованию

Задвижки должны быть установлены в удобном для обслуживания месте. Допускается использовать задвижки для подземной установки.

Перед монтажом задвижки необходимо выполнить следующие требования:

  • проверить комплектность поставки;
  • применять задвижку при отсутствии эксплуатационной документации недопускается;
  • произвести внешний осмотр, убедиться в целостности корпусных деталей;
  • проверить внутренние полости на предмет попадания посторонних предметов;
  • проверить работоспособностьпутем трехкратного открытия и закрытия, при этом подвижные части должны перемещаться плавно, без рывков и заеданий.

При монтаже необходимо соблюдать следующие условия:

  • перед установкой задвижки трубопровод тщательно промыть, чтобы удалить изнего загрязнения и посторонние тела;
  • закрепить надежно задвижку стропальными приспособлениями, исключающими срыв или кантование при подъеме или опускании (для задвижек массой более 16 кг);
  • стропальные приспособления не снимать и не ослаблять до закрепления задвижки в трубопроводе;
  • концы трубопровода, смежные с задвижкой, должны быть закреплены;
  • обратить особое внимание на правильную установку межфланцевых прокладок;
  • установить задвижку в трубопроводе без натягов, сжатий и перекосов, болтовые отверстия должны точно совпадать с отверстиями на фланцах задвижки;
  • предусмотреть компенсацию тепловых напряжений;
  • установить задвижку на прочном фундаменте, исключающем воздействие массы задвижки на трубопровод;
  • после установки задвижки на трубопровод проверить легкость хода механизмов, герметичность прокладочных соединений и уплотнения выхода шпинделя.

При установке (снятии) задвижки на трубопровод в настоящем паспорте должна быть сделана соответствующая запись.

Основные габаритные и присоединительные размеры

Задвижки Водоприбор МЗВ МЗВГ - Схема
Тип задвижки DN D D1 DO L B d n H h
МЗВ-1,6 50 50 165 125 140 150 118 18 4 323 240
МЗВ-1,6 80 80 200 160 200 180 160 18 4 416 316
МЗВ-1,6 100 100 220 180 200 190 188 18 8 463 353
МЗВГ 50 50 165 125 140 150 118 18 4 323 240
МЗВГ 80 80 200 160 200 180 160 18 4 416 316
МЗВГ 100 100 220 180 200 190 188 18 8 463 353
МЗВ-1,0 150 150 280 240 250 210 280 22 8 732 562
МЗВ-1,0 200 200 340 295 280 230 348 22 8 732 562
МЗВ-1,0 250 250 400 350 330 250 434 22 12 889 689

Использование по назначению

При эксплуатации необходимо соблюдать следующие основные условия, обеспечивающие нормальную работу задвижки:

  • монтаж задвижки выполнить в соответствии с разделом паспорта;
  • использовать задвижку в режиме регулирования не допускается;
  • использовать задвижку на рабочие параметры, превышающие указанные в таблице 1 не допускается;
  • пробное давление Рпр при опрессовке трубопровода не должно превышать значений, указанных в таблице 1 настоящего паспорта, при этом задвижка должна быть в открытом положении, а присоединение к трубопроводу должно быть герметичным;
  • задвижка должна открываться на полный проход, дросселирование среды причастично открытом затворе не допускается.

Техническое обслуживание

При обслуживании задвижек во время эксплуатации необходимо соблюдать следующие условия:

  • производить техническое обслуживание при наличии давления среды втрубопроводе не допускается;
  • производить периодические осмотры и техническое освидетельствование всроки, установленные правилами и нормами организации, эксплуатирующей трубопровод;
  • при техническом освидетельствовании, а также после ремонта задвижки подвергаются осмотру и гидравлическим испытаниям на герметичность прокладочных соединений и уплотнительных колец давлением PN, на герметичность затвора PN*1.1 и на прочность и плотность материала PN*1.5;
  • при осмотре проверить общее состояние задвижки, состояние крепежных соединений, надежность крепления механизма управления;
  • производить обслуживание задвижек, установленных в подземных сооружениях, в которых возможно скопление вредных для дыхания или взрывоопасных газов согласно правилам технической эксплуатации и техники безопасности организации, эксплуатирующей магистраль;
  • при появлении течи подтянуть соединения, если течь не прекращается заменить прокладки.

Текущий ремонт

О всех ремонтах должна быть сделана отметка в паспорте задвижки с указанием даты, причины выхода из строя и характера произведенного ремонта.

После ремонта задвижки подвергаются гидравлическим испытаниям в соответствии с техническими условиями.

Возможные неисправности и методы их устранения приведены в таблице 3.

Таблица 3
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина Методы устранения
Нарушение герметичности прокладочных соединений, течь между корпусом и крышкой. Недостаточно уплотнена прокладка. Ослабление затяжки винтов. Затянуть винты.
Разрушение прокладки. Заменить прокладку.
Нарушение герметичности уплотнений выходного шпинделя. Износ уплотнительного кольца. Демонтировать задвижку и отправить на предприятие-изготовитель или организацию, заключившую договор на обслуживание.
Неплотное открытие или закрытие задвижки. Повреждение резьбы шпинделя или гайки. Попадание посторонних предметов под клин. Демонтировать задвижку и отправить на предприятие-изготовитель или организацию, заключившую договор на обслуживание.
Нарушение уплотнения задвижки. Течь по проходу при полностью закрытой задвижке. Износ или повреждение уплотняющей резины на клине. Демонтировать задвижку и отправить на предприятие-изготовитель или организацию, заключившую договор на обслуживание.

Меры безопасности

Безопасность эксплуатации задвижек обеспечивается выполнением требований настоящего паспорта.

Безопасность конструкции задвижек по ГОСТ 12.2.063.

Персонал, обслуживающий задвижки, должен пройти инструктаж по технике безопасности, быть ознакомлен с руководством по эксплуатации и обслуживанию на объекте, иметь индивидуальные средства защиты.

При монтаже, эксплуатации и демонтаже необходимо соблюдать правила техники безопасности, установленные на объекте.

Хранение и транспортирование

Условия транспортирования и хранения задвижек по ГОСТ 15150.

Задвижки транспортируются всеми видами транспорта в соответствии с правилами перевозки грузов, действующих на данном виде транспорта.

На транспортные средства задвижки устанавливаются на прочные основания (поддоны), при этом они должны быть надежно закреплены.

Допускается транспортирование без установки на основания, при этом установка на транспортные средства должна исключать возможность перемещения и падения.

При транспортировании и хранении затвор задвижки должен быть в открытом положении.

Бросать задвижки не допускается.

При транспортировании задвижки к месту монтажа должна исключаться возможность загрязнения и попадания посторонних предметов во внутреннюю полость задвижки.
