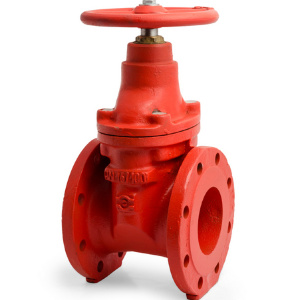

Задвижки аналог МЗВГ 30ч39р 150°С Завод им. Гаджиева

30ч39р аналог МЗВГ 150°С

Задвижки аналог МЗВГ 30ч39р 150°С Завод им. Гаджиева всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100856Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 (1,6 МПа)5 161 Р
2100857Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-65Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - до 16 (1,6 МПа)6 371 Р
2100858Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-80Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 (1,6 МПа)6 923 Р
2100859Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-100Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 (1,6 МПа)7 711 Р
2100860Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-125Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - до 16 (1,6 МПа)14 425 Р
2100861Задвижка чугунная фланцевая с обрезиненным клином 30ч39р (МЗВГ) Россия Ру-16 Ду-150Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - до 16 (1,6 МПа)14 342 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ТЕХНИЧЕСКИЙ ПАСПОРТ
ЗАДВИЖКА
С ОБРЕЗИНЕННЫМ КЛИНОМ
НЕВЫДВИЖНЫМ ШПИНДЕЛЕМ
ФЛАНЦЕВАЯ ЧУГУННАЯ ДЛЯ ВОДЫ
С ТЕМПРАТУРОЙ ДО 150оС
30ч39р
DN 50-150мм; PN 1.6 МПа
Сертификат соответствия
№ РОСС RU.АИ50.В06086
Санитарно-эпидемиологическое заключение
№ 5.01.01.515.П.000364.06.06

Назначение и область применения

Задвижки применяются как запорное устройство на трубопроводах для воды при температуре до 150оС и давлении номинальном до 1.6МПа (16кгс/м2).

Основные технические данные и характеристики

Схема задвижки 30с41нж
Таблица 1
DN Строительная длина,
мм
Кол-во отверстий во фланце
50 150 4
65 180 4
80 180 4
100 190 8
125 200 8
150 210 8
Схема задвижки 30с41нж
Таблица 2
Наименование параметра Значение
Давление номинальное, МПа (кгс/см2) 1.6 (16)
Диаметр номинальный, мм 50 65 80 100 125 150
Класс герметичности по ГОСТ 9544 «А» (протечки не допускаются)
Рабочая среда вода пресная и пар
Температура рабочей среды, оС от +5 до +150
Материал корпусных деталей СЧ20 ГОСТ 1412
Материал уплотнений резиновая смесь
Управление ручное или электроприводом
Максимально допустимый крутящий момент на шпинделе открытия и закрытия затвора, Н*м, не более 25 50 50 70 110 110
Число оборотов шпинделя до полного открытия задвижки 9.5 16 20 20 25 30
Климатическое исполнение УХЛ категория размещения - 3
ГОСТ15150
Масса, кг, не более 12 16 21 26 37 48
Присоединение к трубопроводу фланцевое по ГОСТ 12815
Изготовление и поставка ТУ 3721-003-07529459-06
Установочное положение любое, кроме маховиком вниз

Ресурс, срок службы

Средняя наработка на отказ - 600 циклов.

Средний срок службы до списания - 10 лет.

Средний ресурс до списания - 1000 циклов.

Указанные параметры действительны при соблюдении требований руководства по эксплуатации ЛШТИ.491685.001-01 РЭ.

Комплект поставки

Обозначение Наименование Кол-во Примечание
ЛШТИ.491685.001 _____ Задвижка 1
Документация
ЛШТИ.491685.001-01 ПС Паспорт 1
ЛШТИ.491685.001-01 РЭ Руководство по эксплуатации 1 на партию

Примечания:

1. По требованию потребителя могут быть поставлены дополнительные экз. руководства.

2. По требованию потребителя могут быть поставлены ответные фланцы по ГОСТ 12820, уплотнительные прокладки по ГОСТ 15180 и крепежные детали к ним.

3. Электропривод не поставляется, приобретается потребителем.

Подготовка изделия к работе

Перед монтажом произвести наружный осмотр задвижек на отсутствие повреждений, проверить легкость и плавность хода запорного устройства.

Перед монтажом необходимо произвести расконсеравцию задвижек чистой ветошью, смоченной уайт-спиритом, бензином и др., вынуть заглушки и продуть внутреннюю поверхность чистым воздухом. При монтаже задвижки на трубопроводе следить за равномерностью поджатия уплотняющих прокладок.

После монтажа произвести проверку работоспособности задвижки. Задвижка закрывается вручную маховиком с нормальным усилием для создания плотности. Подвижные соединения должны перемещаться легко и плавно, без усилий. Подтекание рабочей среды через прокладочные соединения устранить подтяжкой болтов.

Задвижки устанавливаются в местах доступных для осмотра и обслуживания. Перед установкой требопровод должен быть очищен от грязи, окалины, песка и др.

Задвижки устанавливаются на горизонтальный трубопровод маховиком вверх (допускается отклонение до 90 градусов в любом направлении), на вертикальное трубопроводе - любое. Направление движения рабочей среды - любое.

Гарантийные обязательства

Предприятие-изготовитель гарантирует работоспособность задвижки в течении гарантийного срока 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки заказчику, и гарантирует наработку не менее 400 циклов при условии соблюдения потребителе требований по транспортированию, хранению, монтажу и эксплуатации.
