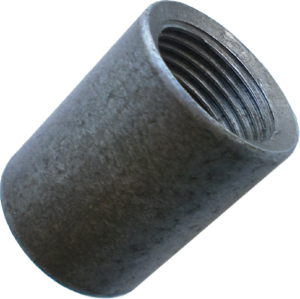

Муфты стальные

Муфты стальные

У нас вы можете купить муфты стальные из наличия и по низким ценам.

Бесплатно доставим по Москве и МО своим транспортом за 1-2 дня или отправим в любой город России Деловыми Линиями.

На сайте представлены фитинги российского производства.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
1150102Муфта стальная Ду 15 (1/2")Диаметр Ду(Dn) 15 мм, диаметр в дюймах 1/2"53 Р
1150103Муфта стальная Ду 20 (3/4")Диаметр Ду(Dn) 20 мм, диаметр в дюймах 3/4"70 Р
1150104Муфта стальная Ду 25 (1")Диаметр Ду(Dn) 25 мм, диаметр в дюймах 1"117 Р
1150105Муфта стальная Ду 32 (1-1/4")Диаметр Ду(Dn) 32 мм, диаметр в дюймах 1-1/4"138 Р
1150106Муфта стальная Ду 40 (1-1/2")Диаметр Ду(Dn) 40 мм, диаметр в дюймах 1-1/2"182 Р
1150107Муфта стальная Ду 50 (2")Диаметр Ду(Dn) 50 мм, диаметр в дюймах 2"265 Р
1150108Муфта стальная Ду 65 (2-1/2")Диаметр Ду(Dn) 65 мм, диаметр в дюймах 2-1/2"276 Р
1150109Муфта стальная Ду 80 (3")Диаметр Ду(Dn) 80 мм, диаметр в дюймах 3"351 Р
1150110Муфта стальная Ду 100 (4")Диаметр Ду(Dn) 100 мм, диаметр в дюймах 4"585 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ЧАСТИ СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ
С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ
ДЛЯ ТРУБОПРОВОДОВ Ру - 1,6 МПа

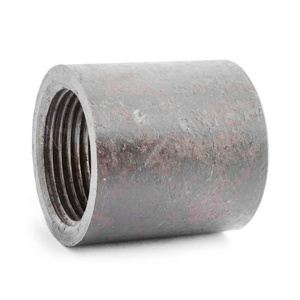

МУФТЫ СТАЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ ДЛЯ ТРУБ
ПАСПОРТ

Назначение

Части соединительные стальные с цилиндрической резьбой с цинковым покрытием и без покрытия предназначены для соединения водогазопроводных труб, с применением уплотнителя, в системах отопления, водопровода, газопровода и других системах, работающих в условиях неагрессивных сред. Не входят в перечень товаров, подлежащих обязательной сертификации.

Технические харктеристики

DN, мм Резьба G Давление номинальное PN, МПа (кгс/см2) Температура рабочей среды не более,oC Рабочая среда
15 1/2" 0.9 (9) 175 вода, насыщенный водяной пар, горючий газ, жидкие не агрессивные среды
20 3/4" 0.9 (9) 175
25 1" 0.9 (9) 175
32 1-1/4" 0.9 (9) 175
40 1-1/2" 0.9 (9) 175
50 2" 0.9 (9) 175
65 2-1/2" 0.9 (9) 175
80 3" 0.9 (9) 175
100 4" 0.9 (9) 175

Материалы

Муфты выполнены из конструкционной стали Q235 стандарта GB 700- 88 (соответствует конструкционной углеродистой стали обыкновенного качества, марок Ст3пс, Ст3сп, Ст3кп).

Габаритные размеры

DN, мм Резьба G Длинна L, мм Толщина S, мм Масса, кг
15 1/2" 32 3.5 0.058
20 3/4" 34 3.5 0.075
25 1" 41 4.5 0.135
32 1-1/4" 46 4.5 0.190
40 1-1/2" 46 4.5 0.210
50 2" 54 4.5 0.315
65 2-1/2" 65 6.0 0.663
80 3" 70 6.0 0.838
100 4" 83 8.0 1.801

Указания по монтажу

Перед сборкой соединительные части подвергаются осмотру и проверке, при этом необходимо обратить внимание на состояние резьб, которые должны быть чистыми, без заусенцев, рваных или смятых ниток.

При сборке узлов запрещается применять инструмент, не предназначенный для выполнения данного вида работ и прилагать чрезмерное усилие, оказывающее разрушительное воздействие на фитинги. При сборке узлов резьбовые соединения должны быть уплотнены.

В качестве уплотнителя для резьбовых соединений при температуре рабочей среды до 105оС включительно следует применять ленту из фторопластового уплотнительного материала (ФУМ) или льняную прядь. Лента ФУМ и льняная прядь должны накладываться ровным слоем по ходу резьбы и не выступать внутрь и наружу трубы. Испытание изолируемых трубопроводов следует осуществлять до нанесения изоляции.

Системы отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения, трубопроводы котельных по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей.

Промывка систем хозяйственно-питьевого водоснабжения считается законченной после выхода воды, удовлетворяющей требованиям ГОСТ 2874-82 «Питьевая вода».

Условия хранения и транспортировки

Соединительные части хранить в заводской упаковке в помещениях с естественной вентиляцией при температуре окружающего воздуха от +40oС до +50oС.

Транспортировка фитингов может производиться любым видом транспорта. При этом установка фитингов на транспортные средства должна исключать возможность появления механических повреждений. Соединительные части без покрытия и резьбы оцинкованных соединительных частей во время транспортирования должны быть защищены от коррозии.

Гарантийные обязательства

Изготовитель гарантирует соответствие соединительных частей настоящему паспорту при соблюдении Потребителем условий эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12 месяцев со дня отгрузки потребителю. Гарантийные обязательства распространяются на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

  • нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
  • наличия следов воздействия веществ, агрессивных к материалам изделия;
  • наличия повреждений, вызванных пожаром, стихией, форс–мажорными обстоятельствами;
  • повреждений, вызванных неправильными действиями потребителя;
  • наличия механических повреждений или следов вмешательства в конструкцию изделия.
