Водомерные узлы с водомерной вставкой

Gremir поставляет водомерные узлы в полной сборке и комплектами компонентов под предписание Мосводоканала, проектные альбомы ЦИРВ и индивидуальные технические задания. Срок подбора и расчёта — от 1 часа после получения листа альбома или копии предписания, отгрузка типовых конфигураций со склада в Москве — за 1–3 рабочих дня. Каждый узел поставляется с паспортом, сертификатом качества на метизы и заводской пломбировкой счётчиков для последующей опломбировки представителем водоканала.

Водомерный узел — это система коммерческого учёта воды на вводе в здание, регламентированная СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Его проектирование и комплектация в Москве и Московской области ведутся по альбомам ЦИРВ (Центральный институт проектирования объектов водопровода Мосводоканала); в других регионах — по типовым решениям местных водоканалов или индивидуальным проектам.

Типовые конфигурации по альбомам ЦИРВ

• Узлы серии СК (со счётчиком крыльчатым) — Ду 15, Ду 20, Ду 25, Ду 32, Ду 40 для индивидуальных вводов в малоэтажные жилые и небольшие коммерческие здания. Применяются с крыльчатыми счётчиками ВСХН (для холодной воды) или ВСГН (для горячей).
• Узлы серии ВУ (с турбинным счётчиком) — Ду 50, Ду 65, Ду 80, Ду 100, Ду 150, Ду 200 для многоквартирных домов, общественных зданий, промышленных объектов и крупных коммерческих потребителей. Комплектуются турбинными счётчиками СТВХ, СТВУ, ВСХН-50/80/100/150.

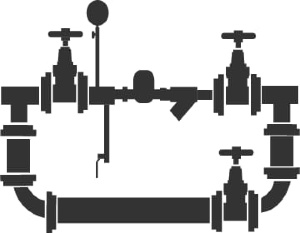

• Узлы с обводной линией (байпасом) — обязательны для зданий с одним вводом, для систем, где счётчик не предусматривает расчётный расход на пожаротушение, и для всех узлов от Ду 50 в зданиях с непрерывной подачей воды (больницы, школы, гостиницы, многоквартирные дома).
• Узлы под сторонние альбомы — поставляем по проектным решениям водоканалов Санкт-Петербурга, Казани, Екатеринбурга, Новосибирска и других регионов на основании листа альбома или индивидуального проекта.

Состав водомерного узла

Стандартный узел в сборке включает фасонные детали с заводской арматурой и метизами. Артикулы соответствуют альбому ЦИРВ:

• ПФГ — патрубок фланцевый гладкий для соединения с чугунным, стальным, ПЭ или ПНД-вводом. Поставляется со стяжными комплектами или специальными фланцами под материал ввода.
• УФ — колено фланцевое 90° для поворота линии узла.
• ТФ — тройник фланцевый для разветвления хозяйственно-питьевой и пожарной (обводной) линий.
• ПФ (ХФ) — переход фланцевый для стыковки участков узла разных диаметров.
• ПДС и ППС — патрубки до и после счётчика, обеспечивающие нормированные прямые участки 5 Ду до и 3 Ду после прибора учёта для точности измерений. Допускается замена ПДС струевыпрямителем или фильтром-струевыпрямителем ФС, а также фильтром-струевыпрямителем-переходом ФСП вместо ПФ + ФМФ + ПДС.
• ФМФ — фильтр магнитный фланцевый перед счётчиком, защищает от механических примесей и магнитных частиц.
• Запорная арматура — задвижки с обрезиненным клином (Hawle, AVK, МЗВ 30ч39р) или дисковые затворы с электроприводом для обводной линии. На малых Ду применяются фланцевые шаровые краны.
• Счётчики воды — ВСХН для холодной, ВСГН для горячей, либо ВСХд / ВСХНд с импульсным выходом для интеграции в АСКУЭ и системы диспетчеризации.
• Обратный клапан — обратный клапан после счётчика для защиты от обратного потока и попадания неучтённой воды.
• Манометр — манометр МТ-3И для контроля давления и проверки правильности показаний счётчика.
• Контрольно-спускной кран и компенсатор длины — для опломбировки и компенсации монтажных неточностей в фасонных участках.
• Опоры и крепёж — стойки под узел плюс комплект метизов: болты, гайки, шайбы, шпильки и паронитовые прокладки по числу фланцевых стыков.

Что прислать для расчёта

Для подбора и точного коммерческого предложения достаточно одного из документов:

• Лист альбома ЦИРВ или другого проектного альбома с указанием шифра узла (СК-20, ВУ-100, ВУ-150 и т. п.) — самый быстрый вариант, расчёт в течение 1 часа.
• Копия предписания Мосводоканала или другого водоканала с указанием типа узла, диаметра ввода, типа счётчика — расчёт за 1–2 часа.
• Индивидуальное техническое задание — диаметр ввода, материал входной трубы, тип среды (ХВС или ГВС), требование пожаротушения через узел, наличие импульсного выхода, желаемые бренды задвижек и счётчиков — расчёт за 1 рабочий день с возможностью замены позиций под бюджет.

Заявка отправляется через форму на странице, на почту zakaz@gremir.ru или по телефону. В ответ выставляется счёт с детальной спецификацией всех позиций, паспортом узла и сертификатом качества на метизы.

Параметры подбора

• Диаметр ввода (Ду) — Ду 15–40 для индивидуальных и малых коммерческих, Ду 50–100 для многоквартирных и общественных зданий, Ду 150–200 для крупных промышленных и коммерческих объектов.
• Тип среды — холодное водоснабжение (ХВС, до +40 °C, счётчики ВСХН) или горячее (ГВС, до +90 °C, счётчики ВСГН). Раздельный учёт ХВС и ГВС обязателен.
• Конфигурация — простой узел (без обводной линии) или с обводной (байпасом). С обводной — обязательно для зданий с непрерывной подачей и для узлов от Ду 50.
• Учёт расхода на пожаротушение — если внутренний расход воды на пожаротушение проходит через узел, на обводной линии устанавливается задвижка или дисковый затвор с электроприводом, открывающимся одновременно с пуском пожарных насосов.
• Тип счётчика — крыльчатый муфтовый (для Ду до 40), турбинный фланцевый (для Ду 50 и выше), с импульсным выходом или без.
• Класс точности — «B» (стандарт) или «C» (для метрологически ответственных коммерческих и промышленных узлов).
• Стандарты — СП 30.13330.2020 «Внутренний водопровод и канализация зданий», СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения», 102-ФЗ «Об обеспечении единства измерений», ГОСТ Р 50601-93 (счётчики воды), ГОСТ Р 8.638-2013 (поверка счётчиков).

Частые вопросы

Сколько времени занимает поставка узла под альбом ЦИРВ?

Расчёт и счёт — в течение 1 часа после получения листа альбома или предписания. Типовые конфигурации СК и ВУ до Ду 100 с базовыми счётчиками ВСХН/ВСГН и задвижками МЗВ 30ч39р отгружаются со склада в Москве за 1–3 рабочих дня. Узлы Ду 150–200, узлы с импульсными счётчиками и задвижками Hawle/AVK — 5–10 рабочих дней под заказ. Узлы по нестандартным проектам и зарубежным альбомам — 10–15 рабочих дней.

Что должно быть в комплекте поставки?

Полностью укомплектованный узел включает все фасонные детали (ПФГ, УФ, ТФ, ПФ, ПДС, ППС), запорную арматуру, фильтр ФМФ, счётчик с актуальной заводской поверкой, обратный клапан, манометр, контрольно-спускной кран, компенсатор длины, опоры и комплект метизов с паронитовыми прокладками. К поставке прилагается паспорт узла и сертификат качества на метизы — оба документа требуются при опломбировке представителем водоканала.

Можно ли заказать только часть компонентов?

Да. Допоставка отдельных позиций — частая задача: замена счётчика по истечении срока поверки, ремонт после повреждения, дополнение существующего узла обратным клапаном или импульсным счётчиком для интеграции в АСКУЭ. По вашему запросу подбираются совместимые с уже установленным узлом компоненты — для этого достаточно прислать фотографии действующего узла и фланцевых стыков с указанием диаметров, либо лист альбома, по которому он собирался изначально.

Где монтируется водомерный узел?

По СП 30.13330.2020 — в отапливаемом помещении сразу после ввода трубы из земли, до первого ответвления на потребителей. В многоквартирных и коммерческих зданиях — в выделенном водомерном узле первого этажа или подвала с температурой не ниже +5 °C. В индивидуальных домах — в техническом помещении или подвале. Высота установки счётчика — 0,3–1,0 м от пола для удобства снятия показаний и обслуживания. До узла устанавливается только один отсекающий кран на самом вводе; вся внутренняя разводка подключается после узла.

Кто опломбирует узел и нужны ли особые документы?

Опломбировка выполняется представителем водоканала после монтажа на объекте — без официального акта приёмки показания счётчика не принимаются для расчётов, и расход начисляется по нормативу. Для приёмки требуются: паспорт узла, паспорт каждого счётчика с актуальной первичной поверкой, сертификат качества на метизы, акт скрытых работ от монтажной организации. Все документы предоставляются Gremir в комплекте поставки.

Какая периодичность поверки счётчиков в узле?

По 102-ФЗ «Об обеспечении единства измерений»: счётчик ХВС — раз в 6 лет, счётчик ГВС — раз в 4 года. Срок отсчитывается с даты заводской поверки в паспорте. По истечении срока счётчик либо проходит периодическую поверку в аккредитованной метрологической организации (Ростест, ЦСМ), либо заменяется. На время поверки или замены подача воды переключается на обводную линию (если узел с байпасом) или временно прерывается.

Чем отличается узел СК от ВУ?

Это две серии типовых узлов по альбомам ЦИРВ. СК — узлы со счётчиком крыльчатым, на малые диаметры Ду 15–40 для индивидуальных вводов и небольших коммерческих помещений. ВУ — узлы со счётчиком турбинным фланцевым, на средние и крупные диаметры от Ду 50 до Ду 200 для многоквартирных домов, общественных и промышленных зданий. Принцип и состав узлов аналогичны, разница в типе счётчика и абсолютных размерах фасонных деталей. Подбор серии и шифра — задача проектировщика; в Gremir по присланному шифру узел собирается под отгрузку без дополнительных уточнений.
