Бобышки для термометров и датчиков давления — приварные стальные патрубки с внутренней резьбой, устанавливаемые (привариваемые) на трубопровод для монтажа термометров, оправ, датчиков температуры и давления. Являются обязательным элементом любого узла установки КИП на трубопровод. В каталоге Gremir — бобышки из углеродистой стали и оцинкованные, резьбы М27х2, М20х1,5 и G 1/2", высота 21–55 мм, модели БТБ4 и БП-05.
Конструкция и применение

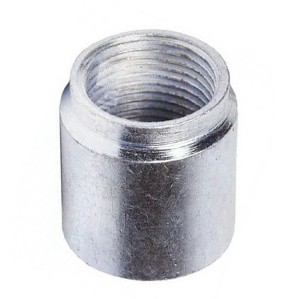

Бобышка — это токарный или литой патрубок с наружным сварным буртом (для приварки к трубопроводу) и внутренней резьбой (для ввинчивания термометра, оправы или датчика). После приварки к трубопроводу в бобышку ввинчивается прибор или оправа с прибором. Высота и диаметр бобышки определяют глубину погружения термоэлемента в трубопровод.
БТБ4 — бобышка для термометров с биметаллическим элементом и датчиков температуры. Внутренняя резьба М27х2 — стандарт для оправ и биметаллических термометров серии ТБ.
БП-05 — бобышка с внутренней резьбой G 1/2" или М20х1,5. Применяется для прямого монтажа биметаллических термометров и датчиков давления с соответствующей резьбой.
Параметры подбора
Резьба: М27х2 — для оправ ТТЖ-М и биметаллических термометров с соответствующим присоединением. М20х1,5 и G 1/2" — для датчиков давления и биметаллических термометров с этими резьбами. Высота бобышки: от 21 до 55 мм — подбирается исходя из расположения трубопровода в теплоизоляции и требуемой глубины погружения прибора. Более высокая бобышка выводит прибор над слоем теплоизоляции. Материал: углеродистая сталь — для большинства трубопроводов теплоснабжения. Оцинкованная — для систем ХВС и холодного водоснабжения, где важна коррозионная стойкость.
Часто задаваемые вопросы
Как правильно приварить бобышку к трубопроводу?
В трубопроводе сверлится отверстие диаметром, соответствующим внутреннему диаметру бобышки. Бобышка устанавливается на отверстие и приваривается угловым швом по периметру. Перед приваркой рекомендуется установить внутрь бобышки пробку или болт из мягкого материала, чтобы предотвратить попадание сварочных брызг внутрь резьбы. После сварки — проверить резьбу метчиком. Сварку выполняет аттестованный сварщик.
Можно ли установить бобышку на трубопровод под давлением?
Нет. Приварка бобышки выполняется только на остановленном, опорожнённом и проветренном трубопроводе. Работы под давлением без специального оборудования для приварки под давлением недопустимы.
Какую высоту бобышки выбрать для теплоизолированного трубопровода?
Высота бобышки должна быть не меньше толщины теплоизоляции, чтобы прибор выходил за пределы изоляционного слоя. Для трубопровода с изоляцией 50 мм — высота бобышки от 55 мм. При этом оправа или термометр должны быть достаточной длины, чтобы термоэлемент достигал центра трубопровода несмотря на добавленную высоту бобышки.
Нужно ли уплотнять резьбу при ввинчивании оправы в бобышку?
Да. Резьбовое соединение оправы с бобышкой уплотняется ФУМ-лентой, паронитовой прокладкой под торец или льном с белилами — в зависимости от рабочей температуры и давления системы. При температурах выше +100 °C — ФУМ-лента или паронит предпочтительнее льна. Герметичность резьбового соединения обязательна.
