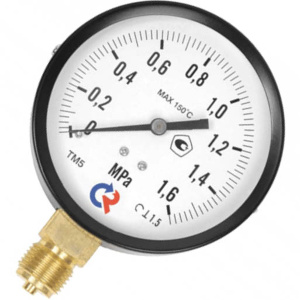

Манометр технический показывающий — прибор для измерения избыточного давления жидких и газообразных сред. Обязательный элемент узлов обвязки насосного оборудования, тепловых пунктов, систем отопления, водоснабжения и промышленных трубопроводов. В каталоге Gremir — манометры четырёх российских производителей: Росма (серии ТМ), Багория (серия МТ), Завод теплотехнических приборов — ЗТП (серия МП) и Стеклоприбор (ДМ05-МП). Диаметры корпуса 63, 100, 150 и 250 мм, шкалы от 0-0,4 до 0-4,0 МПа.
Принцип работы и конструкция
Чувствительный элемент всех технических манометров каталога — трубка Бурдона из медного сплава или нержавеющей стали. Под давлением трубка деформируется, трибко-секторный механизм преобразует деформацию в угол поворота стрелки. Корпус — стальной или силуминовый. Циферблат — алюминиевый с чёрной шкалой и красной меткой на максимальном рабочем давлении.
Присоединение: нижнее (осевое, ось штуцера совпадает с осью корпуса) — модели ТМ-310Т; боковое (радиальное, штуцер перпендикулярен оси корпуса) — ТМ-310Р, ТМ-510Р, ТМ-610Р, ТМ-810Р, МП, МТ. Резьба штуцера: G 1/4" для корпуса 63 мм, G 1/2" и М20х1,5 для 100 мм и выше.
Серии и производители
Росма (Санкт-Петербург) — ведущий российский производитель КИП. Серия ТМ-310: корпус 63 мм, осевые (Т) и радиальные (Р), класс точности 2,5. Серия ТМ-510Р: корпус 100 мм, радиальные, класс 1,5. Серия ТМ-610Р: корпус 150 мм, и ТМ-810Р: корпус 250 мм — оба радиальные, класс 1,5.

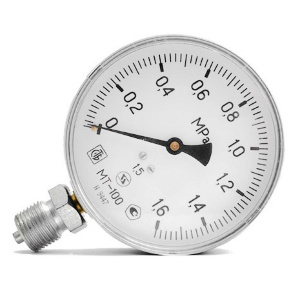

Багория — серия МТ: корпус 63 мм (МТ-63), 100 мм (МТ-100) и 160 мм (МТ-160). Радиальные, класс точности 2,5 (63 и 100 мм) и 1,5 (160 мм). Широкий диапазон шкал.
Завод теплотехнических приборов — ЗТП — серия МП: радиальные 100 мм (МП-100) и 160 мм (МП-160). Класс 2,5 и 1,5 соответственно.
Стеклоприбор — серия ДМ05-МП: радиальные 100 мм (МП-3У) и 160 мм (МП-4У). Класс 2,5.
Параметры подбора
Верхний предел шкалы должен быть в 1,5–3 раза выше рабочего давления системы. Для системы отопления с рабочим давлением 6 кгс/см2 — выбирается манометр 0-10 кгс/см2 (0-1,0 МПа). Если шкала выбрана слишком малой, стрелка уйдёт в красную зону при скачке давления; слишком большой — погрешность в рабочей зоне увеличится.
Диаметр корпуса: 63 мм — для компактных узлов обвязки, щитков КИП, монтажа в ограниченном пространстве. 100 мм — стандарт для большинства промышленных применений. 150 и 250 мм — для щитов управления, удалённого считывания показаний с расстояния.
Тип присоединения: осевое (нижнее) — для монтажа на трубопровод сверху вниз, в панели управления, через отборное устройство. Радиальное (боковое) — для монтажа на вертикальном трубопроводе, горизонтальной плоскости.
Резьба: G 1/4" для 63 мм, G 1/2" или М20х1,5 для 100–250 мм. Уточняйте при заказе — оба варианта доступны в большинстве шкал.
Часто задаваемые вопросы
Чем манометр с нижним присоединением отличается от бокового?
У осевого (нижнего) манометра штуцер расположен по оси корпуса снизу — он монтируется на вертикальный штуцер трубопровода или отборное устройство. Циферблат при этом смотрит горизонтально. У радиального (бокового) штуцер расположен сбоку под прямым углом к оси корпуса — он монтируется на горизонтальный трубопровод или боковой штуцер. Циферблат смотрит вертикально вверх. Осевые удобнее для панелей управления, радиальные — для узлов обвязки трубопроводов.
Обязательна ли поверка технического манометра?
Да, если манометр применяется на объекте с коммерческим учётом или на сосудах, работающих под давлением (ОПО). Манометры подлежат первичной поверке при выпуске и периодической поверке в процессе эксплуатации. Периодичность поверки — как правило, раз в год или раз в два года согласно ГОСТ 2405-88 и технической документации производителя. Если манометр применяется для визуального контроля в нерегулируемой системе — поверка выполняется по регламенту эксплуатирующей организации.
Чем отличается класс точности 1,5 от 2,5?
Класс точности — это максимальная допустимая погрешность прибора в процентах от диапазона шкалы. У класса 1,5 погрешность не превышает 1,5 % диапазона, у класса 2,5 — не более 2,5 %. Для манометра с шкалой 0-16 кгс/см2 это: класс 2,5 — погрешность до 0,4 кгс/см2; класс 1,5 — до 0,24 кгс/см2. Для систем жилищно-коммунального хозяйства класс 2,5 допустим; для ответственных технологических объектов — применяется класс 1,5 и выше.
Нужно ли защитное устройство между манометром и трубопроводом?
При измерении давления агрессивных, вязких или загрязнённых сред — обязательно трёхходовое или манометровое запорное устройство (кран). Оно позволяет отсекать манометр без разборки трубопровода, выполнять продувку и поверку. На трубопроводах с пульсирующим давлением (насосы, компрессоры) дополнительно устанавливается демпфер или дроссель. В стандартных системах теплоснабжения и водоснабжения достаточно стандартного отборного устройства давления прямого или углового.
Какой манометр выбрать для системы отопления квартиры?
Для квартирных систем отопления с рабочим давлением 3–6 кгс/см2 достаточно манометра 63 мм с шкалой 0-10 кгс/см2, класс 2,5. Резьба G 1/4". Это ТМ-310Р (радиальный) или ТМ-310Т (осевой) Росма, МТ-63 Багория. Манометры 100 мм и выше избыточны для квартирного применения и стоят дороже, но применяются в индивидуальных тепловых пунктах небольших жилых домов.
Можно ли применять технический манометр на кислороде или агрессивных средах?
Стандартные технические манометры каталога рассчитаны на нейтральные среды — вода, пар, воздух, масло. Для кислорода, ацетилена и агрессивных жидкостей применяются специальные исполнения с нержавеющими и инертными материалами внутренних полостей. Такие позиции в каталоге отсутствуют — их поставка выполняется по отдельной заявке.
