Манометры ТМ-510Р

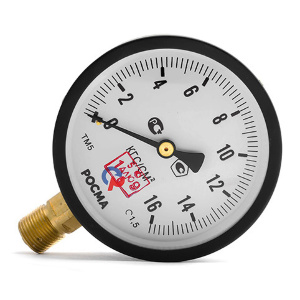

Манометр ТМ-510Р — технический показывающий манометр с радиальным (боковым) присоединением, корпус 100 мм, производства Росма. Класс точности 1,5 — повышенная точность по сравнению с 63-мм серией. Широкий диапазон шкал: от 0-0,1 до 0-4,0 МПа. В каталоге Gremir — исполнения с резьбой G 1/2" и М20х1,5.

Технические характеристики

Диаметр корпуса: 100 мм. Присоединение: радиальное, резьба G 1/2" или М20х1,5 (уточняется при заказе). Класс точности: 1,5. Шкалы: 0-0,1; 0-0,4; 0-0,6; 0-1,0; 0-1,6; 0-2,5; 0-4,0 МПа (0-1; 0-4; 0-6; 0-10; 0-16; 0-25; 0-40 кгс/см2). Диапазон рабочих температур среды: до +150 °C. ГОСТ 2405.

Область применения

ТМ-510Р применяется в промышленных системах теплоснабжения, водоснабжения и технологических трубопроводах — там, где требуется повышенная точность измерения и хорошая читаемость показаний с расстояния. Диаметр 100 мм — промышленный стандарт для ЦТП, ИТП, котельных и производственных объектов. Широкий диапазон шкал позволяет подобрать прибор под любое рабочее давление.

Часто задаваемые вопросы

Какую резьбу выбрать — G 1/2" или М20х1,5?

Зависит от присоединительной резьбы отборного устройства или трубного штуцера. G 1/2" — дюймовая трубная резьба, наиболее распространена в системах теплоснабжения и водоснабжения. М20х1,5 — метрическая, применяется в промышленных системах и при использовании специальных монтажных элементов. Перед заказом уточняйте резьбу штуцера на объекте.

Чем ТМ-510Р отличается от МП-100 и МТ-100?

Все три — радиальные манометры 100 мм. Отличие в производителе: ТМ-510Р — Росма, МП-100 — Завод теплотехнических приборов (ЗТП), МТ-100 — Багория. Класс точности у ТМ-510Р — 1,5; у МП-100 и МТ-100 — 2,5. По диапазону шкал ТМ-510Р шире: от 0-0,1 до 0-40 кгс/см2. При требованиях к повышенной точности — ТМ-510Р; при типовых задачах ЖКХ — МП-100 или МТ-100 по более доступной цене.

Для чего нужна шкала 0-0,1 МПа у манометра 100 мм?

Шкала 0-0,1 МПа (0-1 кгс/см2) применяется для измерения очень низких давлений — в системах газоснабжения низкого давления, вентиляции и воздуховодах, испытательных стендах. Это нишевое исполнение; для стандартных систем отопления и водоснабжения используются шкалы 0-6, 0-10, 0-16 кгс/см2.
