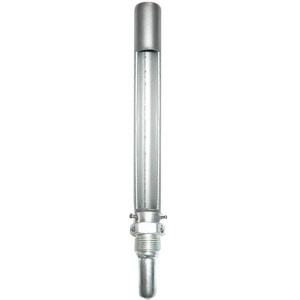

Оправы для термометров прямые

Оправы (гильзы) для термометров прямые — металлические защитные гильзы с прямой конструкцией для монтажа жидкостных стеклянных термометров ТТЖ-М прямых. Защищают стеклянный термометр от давления рабочей среды и механических воздействий. Применяются при вертикальном монтаже через бобышку сверху горизонтального трубопровода или в бобышке горизонтального трубопровода с вертикальным расположением ножки. Резьба М27х2, ножки 66, 103 и 163 мм.

Конструкция и применение

Прямая оправа состоит из головки с наружной резьбой М27х2 и прямой ножки, в которую вставляется термометр ТТЖ-М прямой. Ось термометра и ось ножки совпадают. Монтируется через бобышку с внутренней резьбой М27х2 на трубопроводе. При необходимости монтажа через бобышку с другой резьбой (М20х1,5, G 1/2") применяется переходной ниппель.

Параметры подбора

Длина ножки: 66 мм — для трубопроводов Ду 25–65 мм. 103 мм — для Ду 65–150 мм. 163 мм — для Ду 150–250 мм и крупных коллекторов. Совместимость с термометром: длина ножки оправы должна совпадать с длиной погружной части термометра ТТЖ-М прямого.

Часто задаваемые вопросы

Можно ли применять прямую оправу вместо угловой?

Нет. Прямая оправа предназначена для прямых термометров ТТЖ-М, угловая — для угловых. Тип оправы определяется типом применяемого термометра и ориентацией монтажа. При боковой бобышке на горизонтальном трубопроводе прямая оправа даёт горизонтальную шкалу — неудобно для считывания. Угловая в том же узле — вертикальная шкала, считывается легко.

Как проверить, что оправа правильно установлена в бобышку?

Оправа должна быть ввинчена в бобышку до упора с применением уплотнения (пакля с белой краской, ФУМ-лента, паронитовая прокладка под торец), обеспечивающего герметичность. Момент затяжки — по ключу. Провисание или неплотный контакт с посадочной поверхностью бобышки недопустимы при рабочем давлении.
