Оправы для термометров угловые

Оправы (гильзы) для термометров угловые — металлические защитные гильзы с изгибом под углом 90°, предназначенные для монтажа жидкостных стеклянных термометров ТТЖ-М на горизонтальных трубопроводах через боковую бобышку. Оправа защищает стеклянный термометр от давления рабочей среды и механических воздействий, одновременно обеспечивая вертикальное расположение шкалы для удобного считывания. Резьба наружная М27х2 под бобышку, ножки 103 и 163 мм.

Конструкция и применение

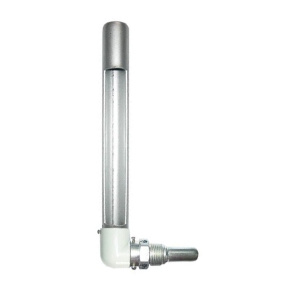

Угловая оправа состоит из корпуса с наружной резьбой М27х2 для ввинчивания в бобышку и изогнутой под 90° трубки-ножки, в которую вставляется жидкостный термометр ТТЖ-М. Благодаря изгибу оправы при боковом монтаже на горизонтальном трубопроводе шкала термометра расположена вертикально — это стандартная и наиболее удобная для считывания ориентация. Материал: сталь углеродистая или нержавеющая.

Параметры подбора

Длина ножки: 103 мм — для трубопроводов Ду 50–100 мм. 163 мм — для Ду 100–200 мм и крупных коллекторов. Длина ножки должна соответствовать длине погружной части применяемого термометра ТТЖ-М угловой. Резьба: М27х2 — стандарт для большинства бобышек под термометры. При наличии бобышки с иной резьбой применяется переходный ниппель.

Часто задаваемые вопросы

Совместима ли угловая оправа с любым жидкостным термометром?

Угловая оправа предназначена для термометров ТТЖ-М угловых. Прямой термометр ТТЖ-М в угловую оправу не подходит по конструкции — прямой термометр и угловая оправа образуют несовместимое сочетание. Убедитесь, что термометр и оправа одного типа (оба прямые или оба угловые).

Нужна ли бобышка отдельно?

Да. Бобышка — приварной патрубок с внутренней резьбой М27х2, который устанавливается (приваривается) на трубопровод и в который ввинчивается оправа. Если на трубопроводе бобышка уже установлена — оправа просто ввинчивается в неё. Если нет — потребуется приварить бобышку. В каталоге Gremir: раздел «Бобышки для термометров», резьба М27х2.
