Счетчики воды турбинные

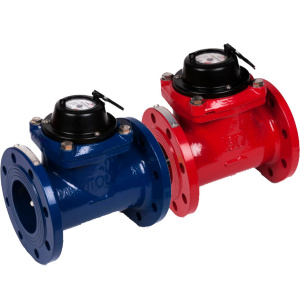

Турбинные фланцевые счётчики воды предназначены для учёта расхода воды в магистральных трубопроводах ЦТП, ИТП, котельных, промышленных объектов и водомерных узлов. Принцип работы: поток воды вращает турбинное колесо, скорость вращения пересчитывается в объём. Фланцевое присоединение обеспечивает надёжный монтаж. В каталоге Gremir — серии Тепловодомер (ВСГН, ВСТН) и Декаст (СТВУ, СТВХ) для Ду 40–250 мм, Ру 16.

Серии турбинных счётчиков

ВСГН Тепловодомер — турбинный для горячей воды (ГВС), до +150 °C. Ду 40–250 мм. Применяется на горячих магистралях ЦТП и промышленных систем теплоснабжения.

ВСХН Тепловодомер — турбинный для холодной воды (ХВС), до +50 °C. Ду 40–250 мм. Для магистральных линий ХВС и водомерных узлов многоквартирных домов.

СТВУ Декаст — турбинный универсальный для ГВС и ХВС, до +120 °C. Ду 50–150 мм. Единая модель для горячего и холодного водоснабжения упрощает комплектацию.

СТВХ Декаст — турбинный для холодной воды, до +50 °C. Ду 50–200 мм.

Параметры подбора

Температура: при ГВС до +95 °C — подходят все серии. При +95…+150 °C — обязательно ВСГН или ВСТН. СТВУ рассчитан до +120 °C.

Диаметр Ду: Ду 40–50 — малые ИТП. Ду 65–100 — средние ЦТП. Ду 125–250 — крупные объекты и магистрали. Потеря давления при номинальном расходе — 0,025–0,063 МПа.

Строительная длина L: Ду 40–65 — 200 мм, Ду 80 — 225 мм, Ду 100–125 — 250 мм, Ду 150–250 — 300–350 мм.

Импульсный выход: для АСКУЭ — серии «ДГ» в разделе «Турбинные с импульсным выходом».

Часто задаваемые вопросы

Чем ВСГН Тепловодомер отличается от СТВУ Декаст?

ВСГН — специализированная модель для ГВС до +150 °C, Ду 40–250 мм. СТВУ — универсальная до +120 °C, Ду 50–150 мм. При температурах выше +120 °C СТВУ не применяется. В диапазоне до +120 °C и Ду 50–150 оба взаимозаменяемы.

Нужен ли прямой участок трубы перед турбинным счётчиком?

Да. Требуется прямой участок перед прибором — не менее 5Ду, после — не менее 2Ду. При наличии колен или задвижек непосредственно перед счётчиком — до 10Ду. Несоблюдение приводит к систематической погрешности.

Включена ли поверка в стоимость?

Да. Все турбинные счётчики Тепловодомер и Декаст поставляются с первичной поверкой завода. Межповерочный интервал: ГВС — 4 года, ХВС — 6 лет.

Нужен ли специальный фланец для монтажа?

Ответные фланцы к счётчику подбираются по Ду и стандарту на объекте. Счётчик оснащён фланцами Ру 16 по ГОСТ 33259. При монтаже в существующий трубопровод используйте ответные фланцы соответствующего исполнения.
