Термометры биметаллические

Термометры для трубопроводов — приборы местного измерения температуры жидкостей и газов в системах теплоснабжения, горячего и холодного водоснабжения, технологических трубопроводах. В каталоге Gremir представлены два типа: биметаллические показывающие (ТБ-100 и ТБП-Р) и жидкостные стеклянные технические (ТТЖ-М Стеклоприбор). Каждый тип выпускается в осевом (нижнем) и угловом (боковом) исполнениях для монтажа на трубопроводы в разной ориентации.

Биметаллические термометры

Принцип работы биметаллического термометра основан на разных коэффициентах теплового расширения двух металлических сплавов, соединённых в пружину. При изменении температуры пружина закручивается, вращая стрелку на циферблате. Прибор механический, не требует источника питания, надёжен и прост в эксплуатации.

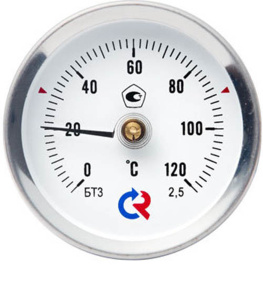

В каталоге: ТБ-100 — биметаллический с корпусом 100 мм, присоединение G 1/2", Ру 25, длина погружной части (ножки) 50 и 100 мм, диапазоны 0...+150 °C и 0...+200 °C. Исполнения: осевое (нижнее) и радиальное (боковое). ТБП-Р (ЗТП) — биметаллический радиальный 100 мм, G 1/2", ножка 100 мм, до +120 °C.

Жидкостные стеклянные термометры

Термометры ТТЖ-М производства Стеклоприбор работают на принципе расширения керосинового наполнителя при изменении температуры. Стеклянный капилляр с подкрашенным керосином обеспечивает высокую точность показаний. Корпус — стеклянный в металлической оправе. Монтируются в оправу (гильзу), которая ввинчивается в бобышку на трубопроводе.

Исполнения: прямые (ось термометра совпадает с осью оправы) и угловые (ось термометра перпендикулярна оправе, угол 90°). Длина ножки: 66, 103, 163 мм. Диапазоны: от 0...+50 °C до 0...+200 °C; угловые также в варианте -35...+70 °C.

Параметры подбора

Тип термометра: биметаллический — предпочтителен для промышленных объектов, узлов обвязки насосов и ЦТП: корпус 100 мм обеспечивает хорошую читаемость с расстояния, прибор выдерживает вибрацию и гидроудары. Жидкостный ТТЖ-М — точнее, применяется там, где нужно более точное считывание температуры вблизи, и там где вибрация отсутствует.

Тип присоединения: осевое (нижнее) — ось погружной части вертикальна, термометр монтируется через бобышку сверху вниз по потоку. Радиальное — ось погружной части горизонтальна, термометр монтируется сбоку трубопровода. Угловое — термометр монтируется сбоку, но циферблат смотрит вертикально вверх.

Длина погружной части: выбирается исходя из диаметра трубопровода. По ГОСТ и рекомендациям производителей — конец термоэлемента должен быть погружён на 1/3–2/3 внутреннего диаметра трубопровода. Для типовых труб Ду 50–100 — ножка 100 мм; для Ду 150–200 — 160–163 мм.

Диапазон температур: для систем теплоснабжения и ГВС с температурой до +90 °C — любой из представленных приборов. При температурах до +150–200 °C — ТБ-100 или жидкостный ТТЖ-М с соответствующим диапазоном.

Часто задаваемые вопросы

Чем биметаллический термометр лучше жидкостного?

Биметаллический термометр прочнее: он выдерживает вибрации, гидроудары, не боится механических повреждений. Корпус металлический — нет риска разбить стекло. Диаметр 100 мм удобен для считывания с расстояния 3–5 м. Основной недостаток — класс точности ниже, чем у жидкостного стеклянного. Для ЦТП, котельных, узлов обвязки — биметаллический оптимален. Для лаборатории или там, где точность важнее — жидкостный.

Нужна ли оправа (гильза) для биметаллического термометра ТБ-100?

Нет. ТБ-100 оснащён собственным погружным штоком с резьбой G 1/2" — он непосредственно ввинчивается в бобышку на трубопроводе. Дополнительная оправа нужна только для жидкостных термометров ТТЖ-М, у которых стеклянный корпус требует защиты от давления среды.

Можно ли монтировать термометр на трубопроводе без бобышки?

Нет. Бобышка — это патрубок с внутренней резьбой, приваренный к трубопроводу, через который ввинчивается термометр или оправа. Без бобышки невозможно герметично установить прибор и обеспечить нужную глубину погружения. Бобышки в каталоге Gremir — раздел «Бобышки для термометров», резьба М27х2, М20х1,5 или G 1/2".

Каков диапазон температур у ТТЖ-М?

В каталоге Gremir — диапазоны от 0...+50 до 0...+200 °C для прямых и от -35...+70 °C до 0...+200 °C для угловых. Заполнитель — керосин, безопасный и нетоксичный. Точность жидкостного термометра: класс 1–2 в зависимости от диапазона — выше, чем у большинства биметаллических.

Как выбрать длину погружной части термометра?

Оптимальная глубина погружения — от 1/3 до 2/3 внутреннего диаметра трубопровода. Для трубы Ду 50 (Дн 57 мм, внутренний диаметр около 50 мм) — ножка 50 мм вполне достаточна. Для Ду 100–150 — ножка 100–103 мм. Для больших диаметров — 163 мм. Термоэлемент не должен касаться противоположной стенки трубы.
