Термометры биметаллические осевые

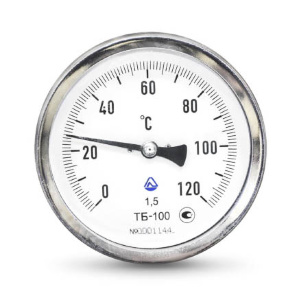

Биметаллические осевые термометры — приборы с нижним (осевым) присоединением, у которых ось погружной части совпадает с осью корпуса. Монтируются вертикально через бобышку сверху трубопровода или оборудования — прибор направлен вниз по потоку. Циферблат при этом смотрит горизонтально или под небольшим углом вверх. В каталоге Gremir — ТБ-100 осевой: корпус 100 мм, G 1/2", Ру 25, ножка 50 и 100 мм, диапазоны 0...+150 °C и 0...+200 °C.

Технические характеристики

Модель: ТБ-100. Присоединение: осевое (нижнее), резьба G 1/2". Рабочее давление: Ру 25. Диаметр корпуса: 100 мм. Длина погружной части (ножки): 50 мм и 100 мм. Диапазоны измерений: 0...+150 °C и 0...+200 °C. Класс точности: 1,5. Материал погружного штока: нержавеющая сталь или сталь. Монтаж: в бобышку с резьбой G 1/2" или через переходник М27х2/G1/2".

Область применения

ТБ-100 осевой применяется на трубопроводах, где удобно монтировать прибор сверху вниз: горизонтальные трубопроводы системы теплоснабжения, ГВС, коллекторы ЦТП и ИТП, технологические трубопроводы. Осевое исполнение позволяет максимально заглубить термоэлемент в центр потока, что даёт более точные показания по сравнению с боковым монтажом.

Часто задаваемые вопросы

Чем ТБ-100 осевой отличается от ТБ-100 радиального?

Только ориентацией погружной части. У осевого — шток направлен вертикально вниз, термометр монтируется сверху трубопровода. У радиального — шток горизонтален, монтаж сбоку. Диаметр корпуса, резьба, ножки, диапазоны измерений и производитель идентичны. Выбор определяется ориентацией трубопровода и удобством считывания показаний на объекте.

Какую ножку выбрать — 50 или 100 мм?

Ножка 50 мм — для трубопроводов малых диаметров Ду 50–65 мм, где термоэлемент уже достигает центра потока при погружении 50 мм. Ножка 100 мм — для Ду 100–200 мм. Общее правило: глубина погружения должна составлять 1/3–2/3 внутреннего диаметра трубопровода.

Нужна ли защитная гильза для ТБ-100?

Нет. ТБ-100 имеет встроенный металлический шток, который одновременно является и погружной частью, и резьбовым элементом присоединения. Он непосредственно ввинчивается в бобышку. Защитные оправы (гильзы) применяются только для жидкостных стеклянных термометров ТТЖ-М.
