Биметаллические радиальные термометры — приборы с боковым присоединением, у которых ось погружной части перпендикулярна оси корпуса. Монтируются горизонтально через бобышку сбоку трубопровода. Циферблат при этом смотрит вертикально вверх — удобно для считывания. В каталоге Gremir: ТБ-100 радиальный (корпус 100 мм, G 1/2", ножка 100 мм, Ру 25, диапазоны +150 °C и +200 °C) и ТБП-Р ЗТП (корпус 100 мм, G 1/2", ножка 100 мм, до +120 °C).
Технические характеристики
ТБ-100 радиальный: корпус 100 мм, присоединение радиальное G 1/2", Ру 25, ножка 100 мм, диапазоны 0...+150 °C и 0...+200 °C. Класс точности 1,5.
ТБП-Р (ЗТП): корпус 100 мм, радиальное G 1/2", ножка 100 мм, диапазон до +120 °C. Завод теплотехнических приборов, Россия.
Область применения
Радиальное исполнение — наиболее распространённое для трубопроводов систем теплоснабжения и водоснабжения. Монтаж через бобышку сбоку трубопровода с вертикальным циферблатом обеспечивает удобство считывания с уровня глаз при обходе объекта. Применяется в ЦТП, ИТП, котельных, насосных станциях на подающих и обратных трубопроводах.
Часто задаваемые вопросы
Чем ТБ-100 радиальный отличается от ТБП-Р ЗТП?
По конструкции — схожи: оба 100 мм, G 1/2", ножка 100 мм. Ключевое отличие: ТБ-100 рассчитан до +150 °C и +200 °C; ТБП-Р — до +120 °C, что соответствует параметрам большинства систем ГВС и теплоснабжения. ТБП-Р — производства Завода теплотехнических приборов. Для систем с температурой выше +120 °C — применяйте ТБ-100.
Можно ли монтировать радиальный термометр на вертикальном трубопроводе?
Да, но погружная ось будет горизонтальной. Термоэлемент пересечёт трубопровод в горизонтальной плоскости, что несколько снижает точность измерения из-за неравномерного профиля температур по сечению. Для точного измерения предпочтительнее осевое исполнение, при котором термоэлемент расположен вдоль потока.
Нужна ли поверка технического термометра?
На объектах с требованиями к поверке средств измерений (ОПО, коммерческий учёт тепловой энергии) — термометр должен проходить периодическую поверку. На объектах ЖКХ без коммерческого учёта — поверка не обязательна, достаточно визуального контроля работоспособности прибора. Межповерочный интервал биметаллических термометров — как правило, 2 года.

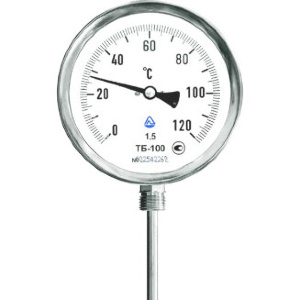

![Термометр биметаллический радиальный диаметр 100мм L=100мм G1/2" (Т<120°С) ТБП-Р Завод теплотехнических приборов](/wa-data/public/shop/products/18/48/34818/images/14400/14400.200x200.jpg "Термометр биметаллический радиальный диаметр 100мм L=100мм G1/2" (Т<120°С) ТБП-Р Завод теплотехнических приборов")
