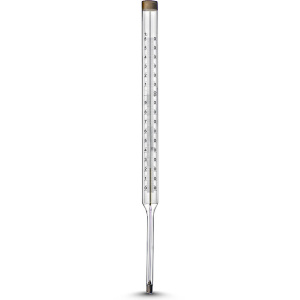

Термометры технические жидкостные прямые ТТЖ-М — стеклянные технические термометры производства Стеклоприбор (Россия) с прямым расположением капилляра и шкалы. Заполнитель — подкрашенный керосин, безопасный и нетоксичный. Монтируются в металлическую оправу (прямую), которая ввинчивается в бобышку на трубопроводе. В каталоге Gremir — длина ножки 66, 103 и 163 мм, диапазоны от 0...+50 °C до 0...+200 °C.
Технические характеристики
Тип: ТТЖ-М прямой. Заполнитель: керосин (подкрашенный). Длина погружной части (ножки): 66 мм, 103 мм, 163 мм. Диапазоны измерений: 0...+50 °C, 0...+100 °C, 0...+150 °C, 0...+200 °C. Присоединение: через оправу с резьбой М27х2 в бобышку. Класс точности: 1–2 в зависимости от диапазона. Производитель: Стеклоприбор, Россия.
Область применения
ТТЖ-М прямой применяется в системах теплоснабжения, ГВС, технологических трубопроводах, насосных станциях — везде, где нужна точная местная индикация температуры и термометр расположен близко к уровню глаз наблюдателя. Прямое исполнение удобно при монтаже в вертикальных бобышках на горизонтальном трубопроводе — термометр направлен вертикально вверх и хорошо виден сбоку.
Часто задаваемые вопросы
Чем прямой ТТЖ-М отличается от углового?
В прямом термометре ось шкалы и капилляра совпадают с осью погружной части — прибор расположен по одной прямой. В угловом — шкала расположена под углом 90° к погружной части. Прямой удобен при монтаже сверху или в вертикальной плоскости; угловой — при монтаже сбоку горизонтального трубопровода, когда нужно, чтобы шкала была обращена вертикально вверх для считывания.
Нужна ли оправа к прямому ТТЖ-М?
Да, обязательно. Стеклянный термометр ТТЖ-М не имеет собственного резьбового присоединения — он вставляется в металлическую оправу (гильзу), которая защищает стекло от давления среды и механических воздействий. Оправа ввинчивается в бобышку на трубопроводе. В каталоге Gremir: прямые оправы с резьбой М27х2, ножки 66, 103 и 163 мм в разделе «Оправы для термометров прямые».
Какую длину ножки выбрать для прямого ТТЖ-М?
Длина ножки термометра должна соответствовать длине ножки оправы, в которую он устанавливается. Для трубопроводов Ду 40–65 мм — ножка 66 мм достаточна. Для Ду 80–150 мм — ножка 103 мм. Для Ду 150–250 мм и крупных коллекторов — ножка 163 мм.
Безопасен ли керосиновый термометр при аварии?
Технический ТТЖ-М содержит безопасный подкрашенный керосин — не токсичный и не вызывающий коррозии. При разрушении стекла керосин не представляет опасности для систем водоснабжения. В отличие от старых ртутных термометров — ТТЖ-М полностью безопасны с экологической точки зрения.
