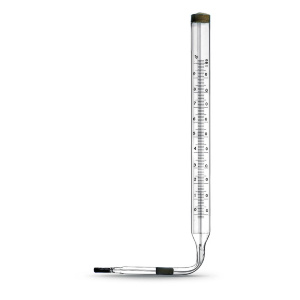

Термометры технические жидкостные угловые ТТЖ-М — стеклянные технические термометры Стеклоприбор с расположением шкалы под углом 90° к погружной части. При монтаже через боковую бобышку на горизонтальном трубопроводе шкала оказывается направленной вертикально вверх — удобно для считывания с уровня глаз. В каталоге Gremir — ножки 100 и 163 мм, диапазоны от -35...+70 °C до 0...+200 °C.
Технические характеристики
Тип: ТТЖ-М угловой. Заполнитель: керосин. Длина погружной части (ножки): 100 мм и 163 мм. Диапазоны измерений: -35...+70 °C, 0...+50 °C, 0...+100 °C, 0...+150 °C, 0...+200 °C. Присоединение: через угловую оправу с резьбой М27х2 в бобышку. Производитель: Стеклоприбор, Россия.
Область применения
Угловые термометры применяются на горизонтальных трубопроводах при боковом монтаже бобышки — самый распространённый случай на трубопроводах систем теплоснабжения и водоснабжения. Диапазон -35...+70 °C применяется для холодного водоснабжения и систем, работающих в диапазоне отрицательных температур. Ножка 163 мм — для трубопроводов Ду 150–250 мм.
Часто задаваемые вопросы
Можно ли применять угловой ТТЖ-М вместо прямого?
Да, если это удобнее с точки зрения считывания показаний. Угловой термометр при боковом монтаже даёт вертикальную шкалу — она хорошо видна при обходе объекта. Прямой при боковом монтаже даёт горизонтальную шкалу, что менее удобно. Выбор — по расположению бобышки на трубопроводе.
Нужна ли угловая оправа к угловому ТТЖ-М?
Да, обязательно. Угловой термометр устанавливается в угловую металлическую оправу (гильзу) с резьбой М27х2. Прямая оправа для углового термометра не подойдёт — нужна именно угловая. В каталоге Gremir: угловые оправы М27х2 с ножками 103 и 163 мм в разделе «Оправы для термометров угловые».
Для каких систем нужен диапазон -35...+70 °C?
Этот диапазон предназначен для контроля температуры в системах холодного водоснабжения (летом +5...+25 °C, зимой возможно охлаждение), в системах аккумуляторов холода, в неотапливаемых помещениях где трубопроводы могут оказаться при низких температурах. Стандартный диапазон 0...+100 °C для таких условий не подходит — отрицательные температуры выходят за пределы шкалы.
