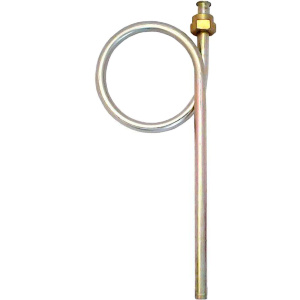

Устройство давления отборное прямое для манометра

Отборное устройство давления прямое — монтажный элемент для подключения манометра к трубопроводу по одной оси: штуцер манометра направлен по оси трубопровода (вдоль потока). Применяется при монтаже манометра непосредственно на конце трубопровода или боковом штуцере, когда ось прибора совпадает с осью отвода. Исполнения: муфта-штуцер и сварка-штуцер. Ру 25, до +200 °C, материал — сталь.

Конструкция и применение

Прямое отборное устройство — осевая конструкция с двумя коаксиальными портами. Первый порт соединяется с трубопроводом (резьбовое или сварное), второй — штуцер для ввинчивания манометра или запорного крана. Прямая конструкция даёт минимальный перепад давления в канале отбора. Применяется на вертикальных трубопроводах (манометр монтируется сверху) и горизонтальных (манометр в конце горизонтального отвода).

Параметры подбора

Исполнение: «муфта-штуцер» — резьбовое присоединение к трубопроводу; «сварка-штуцер» — приварной конец. Резьба штуцера манометра: G 1/4" или G 1/2" — по применяемой модели манометра.

Часто задаваемые вопросы

В чём разница между прямым и угловым устройством при монтаже на горизонтальном трубопроводе?

На горизонтальном трубопроводе прямое устройство выводит манометр в горизонтальном направлении вдоль трубопровода. Угловое — выводит прибор перпендикулярно трубопроводу (в сторону или вверх). Если манометр нужно расположить над трубопроводом или под углом 90° к нему — применяется угловое устройство; если прибор располагается по оси — прямое.

Можно ли использовать прямое устройство вместо углового и наоборот?

Функционально — да, оба обеспечивают отбор давления. Выбор определяется компоновкой узла обвязки и направлением, в котором нужно вывести манометр. Замена одного на другое при уже смонтированном трубопроводе потребует переделки узла.
