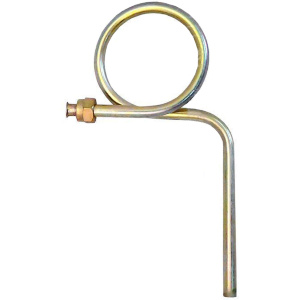

Отборное устройство давления угловое — монтажный элемент для подключения манометра к трубопроводу под прямым углом: штуцер манометра расположен перпендикулярно оси трубопровода. Применяется на горизонтальных трубопроводах, где прямое отборное устройство не вписывается в компоновку узла обвязки. Исполнения: муфта-штуцер (для вварки муфты с внутренней резьбой) и сварка-штуцер (для приварки к трубопроводу). Ру 25, рабочая температура до +200 °C, материал — сталь.
Конструкция и применение
Угловое отборное устройство состоит из корпуса с двумя портами: один — для присоединения к трубопроводу (внутренняя или наружная резьба либо приварной конец), второй — для ввинчивания штуцера манометра или трёхходового крана. Угол между осями портов — 90°. Внутренний канал подаёт давление из трубопровода к манометру. При необходимости — снабжается интегрированным запорным элементом (игольчатым клапаном) для отсечения манометра без остановки системы.
Параметры подбора
Исполнение: «муфта-штуцер» — для подключения к трубопроводу через резьбовую муфту (ввинчивается без сварки); «сварка-штуцер» — приварной конец соединяется с трубопроводом сваркой. Сварное исполнение предпочтительно для высоких давлений и температур, резьбовое — для систем, где возможна замена без сварочных работ.
Резьба штуцера манометра: как правило G 1/4" или G 1/2" — должна совпадать с присоединительной резьбой применяемого манометра.
Часто задаваемые вопросы
Чем угловое отборное устройство отличается от прямого?
У углового — оси присоединения к трубопроводу и штуцер манометра расположены под углом 90°. У прямого — по одной оси. Угловое применяется, когда манометр нужно вывести в сторону от трубопровода (горизонтальный трубопровод — манометр расположен сбоку). Прямое — когда манометр монтируется в ту же сторону, что и ось трубопровода.
Нужен ли трёхходовой кран вместе с отборным устройством?
Рекомендуется. Трёхходовой кран между отборным устройством и манометром позволяет: отсекать манометр для поверки без остановки системы, соединять манометр с атмосферой для нуля, промывать канал. На ответственных объектах трёхходовой кран обязателен по нормам эксплуатации КИП.
