Клапан — общее название для трубопроводной арматуры, в которой запирающий или регулирующий элемент движется параллельно или под углом к оси потока. В отличие от задвижек и шаровых кранов, клапаны — это не один тип изделия, а целое семейство с принципиально разными функциями: перекрытие потока, пропуск среды только в одном направлении, сброс избыточного давления, плавное регулирование расхода, автоматическое поддержание давления или температуры.
В каталоге Gremir представлены клапаны восьми функциональных групп в диапазоне Ду 8–300 мм, Ру до 40 бар — в материалах от латуни и бронзы до нержавеющей стали и полипропилена. Поэтому первый шаг при подборе — определить, какую задачу в системе должно решать устройство, и только потом — материал, диаметр и присоединение.
Типы клапанов по назначению
| Тип |
Функция в системе |
Где применяется |
| Запорные (вентили) |
Полное перекрытие потока. Два рабочих положения — открыто/закрыто. |
Отключение участков для обслуживания, линии с высокой температурой и давлением |
| Обратные |
Пропуск среды только в одном направлении, автоматически закрываются при обратном потоке. |
После насосов, водомерных узлов, на входе в ёмкости — защита от гидроудара и опорожнения |
| Предохранительные |
Сброс среды при превышении допустимого давления в системе. |
Котельные, бойлеры, сосуды под давлением, системы отопления и ГВС |
| Регулирующие |
Плавное изменение расхода за счёт дросселирования потока. |
Технологические линии, тепловые пункты, системы автоматизации |
| Балансировочные |
Выравнивание расхода по параллельным контурам системы. |
Системы отопления, холодоснабжения, теплые полы |
| Электромагнитные |
Дистанционное открытие/закрытие по электрическому сигналу. |
Автоматизированные системы, защита от протечек, дозирование |
| Сильфонные |
Герметизация штока сильфоном — отсутствие утечек через сальник. |
Пар, токсичные и взрывоопасные среды, вакуумные системы |
| Регуляторы давления / температуры |
Автоматическое поддержание заданного параметра без внешнего сигнала. |
Системы ГВС, холодоснабжения, технологические процессы |
Материалы корпуса
- Латунь CW617N, ЛС-58-2 — для воды, отопления, пищевых линий; Ду 8–100 мм.
- Бронза БрАЖ, БрО5 — для пара, морской воды, агрессивных сред с умеренной температурой.
- Углеродистая сталь 25Л, 09Г2С — промышленные линии, теплосети, нефтепродукты, пар до +425 °C.
- Чугун (серый, ковкий, высокопрочный) — ЖКХ, водоснабжение, системы отопления до +225 °C.
- Нержавеющая сталь AISI 304 / 316 — пищевая и фармацевтическая промышленность, химия.
- Полипропилен PP-R — внутренние системы водоснабжения и отопления с пайкой.
Основные параметры для подбора
- Условный диаметр (Ду, DN) — от Ду 8 до Ду 300 мм.
- Условное давление (Ру, PN) — ряд Ру 10, 16, 25, 40.
- Пропускная способность (Kvs) — основной параметр для регулирующих клапанов. Это расход воды в м3/ч через полностью открытый клапан при перепаде давления 1 бар. Подбирается расчётом по формуле Kvs = G·?(?/?P), где G — расход, ? — плотность среды, ?P — располагаемый перепад.
- Характеристика регулирования — для регулирующих клапанов: линейная (равные приращения хода дают равные приращения расхода) или равнопроцентная (для систем с переменным перепадом).
- Рабочая среда — вода, пар, газ, нефтепродукты, агрессивные среды. Определяет материал корпуса и уплотнения.
- Основные стандарты — ГОСТ 5761-2005 (клапаны на давление до 25 МПа), ГОСТ 9544-2015 (классы герметичности затворов), ГОСТ 12.2.063-2015 (общие требования безопасности), ГОСТ Р 53402-2009 (предохранительные клапаны).
Клапан, задвижка или кран шаровой — что выбрать
- Клапан запорный — применяется там, где нужно дросселирование потока, работа при высоких температурах пара или герметичное перекрытие на малых Ду. Минус — большее гидравлическое сопротивление, чем у задвижки или крана.
- Задвижка — минимальное гидросопротивление и большие Ду (до 2000 мм). Применяется там, где перекрытие редкое, а потери напора критичны.
- Кран шаровой — быстрое срабатывание, компактность, ресурс циклирования. Оптимален для Ду до 300 мм и линий с частым переключением.
- Затвор дисковый — минимальная строительная длина, малый вес при больших Ду.
Все четыре типа нередко сочетаются в одной системе: задвижка — на магистрали, кран — на отводах, клапан — на регулирующих узлах и технологических линиях.
Частые вопросы
Клапан и вентиль — это одно и то же?
В бытовой и профессиональной речи термины используются как синонимы, но по ГОСТ 24856-2014 «вентиль» — устаревшее название запорной арматуры с поступательным движением штока. Современный стандарт закрепил термин «клапан запорный». В каталогах встречаются оба варианта — «клапан запорный», «вентиль», «клапан-вентиль» — все обозначают одну и ту же арматуру.
Чем клапан отличается от задвижки и крана шарового?
Принципиально — траекторией движения запирающего элемента. У клапана шток со штоковой головкой (золотником) движется поступательно, вдоль оси потока или под углом. В задвижке запирающий элемент движется перпендикулярно потоку. В шаровом кране поток перекрывается поворотом сферы на 90°. Отсюда функциональные отличия: клапан может дросселировать поток (плавно регулировать расход), задвижка и шаровой кран — нет, они предназначены только для полного перекрытия.
Как расшифровывается маркировка клапанов (15б1п, 16ч42р, 17с28нж)?

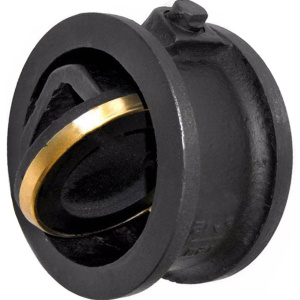

Маркировка по системе Центрального конструкторского бюро арматуростроения (ЦКБА). Первые две цифры — тип арматуры: 15 — запорный, 16 — обратный, 17 — предохранительный, 18 — приёмный обратный, 19 — затвор обратный. Буква — материал корпуса: «с» — сталь, «ч» — чугун, «б» — латунь, «бр» — бронза, «нж» — нержавеющая сталь, «лс» — легированная сталь. Следующие цифры — номер конструктивного исполнения и тип привода. Последние буквы — материал уплотнения.
Что такое Kvs (пропускная способность) клапана?
Kvs — расход воды через полностью открытую арматуру при перепаде давления 1 бар, измеряется в м3/ч. Ключевой параметр для регулирующих и балансировочных моделей: по нему рассчитывается авторитет клапана в системе и проверяется, обеспечит ли арматура нужный расход при располагаемом перепаде давления. Для запорных и обратных Kvs указывается реже — там основные параметры Ду и Ру.
Какие ГОСТы регламентируют клапаны?
Основные: ГОСТ 5761-2005 «Клапаны металлические промышленные на номинальное давление не более 25 МПа. Общие технические условия», ГОСТ Р 53402-2009 для предохранительных, ГОСТ 12.2.063-2015 по общим требованиям безопасности, ГОСТ 9544-2015 по нормам герметичности затворов. Для регулирующей арматуры гидравлические и кавитационные характеристики определяются по ГОСТ 27477-87.
Можно ли использовать обратный клапан вместо предохранительного?
Нет, это разные устройства с разным назначением. Обратный клапан препятствует движению среды в обратном направлении, но не реагирует на уровень давления в системе. Предохранительный — открывается при превышении установленного порога давления и сбрасывает среду в атмосферу или дренаж. Установка обратного вместо предохранительного — грубое нарушение правил эксплуатации сосудов под давлением (ФНП «ОРПИД»), которое приводит к разрыву оборудования при нештатном росте давления.
