Клапан - трубопроводная арматура с поступательным или вращательным движением запирающего элемента, перекрывающим поток среды или регулирующим его параметры. В русскоязычной практике термины «клапан» и «вентиль» используются как синонимы - хотя строго по ГОСТ 24856-2014 «вентилем» называют запорный клапан с резьбовым или фланцевым присоединением и ходом затвора параллельно оси седла. По функции клапаны делятся на пять основных групп: запорные, обратные, регулирующие, предохранительные и специальные (балансировочные, электромагнитные, сильфонные). GREMIR поставляет полную линейку для систем отопления, водоснабжения, ГВС, пара, газа и технологических трубопроводов.
Виды клапанов по назначению
- Запорные клапаны и вентили - полное перекрытие потока. Не для регулирования. Серии 15с22нж, 15кч16п, 15нж65нж по ГОСТ.

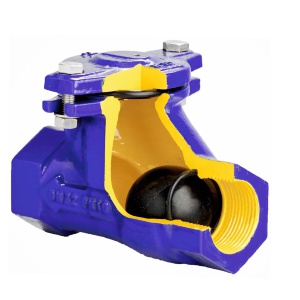

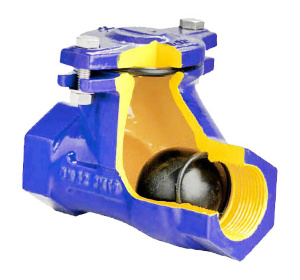

- Обратные клапаны - пропускают поток только в одном направлении. Защищают насосы от обратного потока и гидроударов. Поворотные, подъёмные, шаровые, межфланцевые.
- Регулирующие клапаны - плавное изменение расхода или давления. Двух- и трёхходовые с электро- или пневмоприводом. Для систем автоматического регулирования.
- Предохранительные клапаны - автоматический сброс давления при превышении настроечного значения. Защищают котлы, бойлеры, ёмкости. Серия СППК - массовая для промышленности.
- Балансировочные клапаны - гидравлическая наладка систем отопления и кондиционирования. Распределяют расход между ветвями.
- Электромагнитные клапаны - дистанционное управление от электрического сигнала. Нормально открытые и закрытые.
- Сильфонные клапаны - герметизация шпинделя сильфоном вместо сальника. Для пара, токсичных сред.
- Регуляторы давления и температуры - автоматическое поддержание параметра без внешнего источника энергии.
Виды клапанов по материалу корпуса
Выбор материала определяется рабочей средой, температурой, давлением:
- Латунь - для воды, ГВС, газа в бытовых системах. Ду 8-50, давление до 16 бар.
- Бронза - для морской воды, агрессивных сред. Серии 15б3р, 15б1п.
- Чугун - для воды, пара, теплосетей. Серии 15кч16п, 19ч21бр.
- Сталь - для пара, нефтепродуктов, высокого давления. Серии 15с22нж, 19с76нж.
- Нержавеющая сталь - для пищевой промышленности и агрессивных сред. Серии 15нж65нж, 19лс76нж.
- Полипропилен - для систем ХВС/ГВС из ПП-труб под пайку.
Параметры подбора
- Тип арматуры по функции: запорный, обратный, регулирующий, предохранительный. Главный и не подменяемый параметр.
- Условный проход Ду - внутренний диаметр номинальный, должен соответствовать диаметру трубопровода. Стандартный ряд: 8, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300.
- Условное давление Ру - максимальное рабочее давление при температуре 20 °C. Стандартные значения: 6, 10, 16, 25, 40 бар.
- Тип присоединения - фланцевое (для крупных Ду и промышленных систем), муфтовое (резьбовое, для бытовых и малых Ду), под приварку (для пара, нефтепродуктов), межфланцевое (компактные обратные клапаны).
- Материал уплотнения - резина (вода до 80 °C), фторопласт (агрессивные среды), металл по металлу (пар, высокие температуры).
- Климатическое исполнение - У1 (общеклиматическое), УХЛ1 (для холодного климата до -60 °C, серии «лс»), Т (тропическое).
Часто задаваемые вопросы
В чём разница между клапаном и вентилем?
В современной российской практике термины используются как синонимы, и каталоги производителей одно и то же изделие могут называть и «клапан», и «вентиль». По строгой классификации ГОСТ 24856-2014 вентиль - это разновидность запорного клапана: арматура с поступательным движением затвора параллельно оси седла. Запорный шаровой кран не относится к вентилям, хотя выполняет ту же задачу.
Чем клапан отличается от задвижки?
Задвижка перекрывает поток затвором, движущимся перпендикулярно оси трубопровода. У клапана затвор движется параллельно потоку или поворачивается вокруг оси. Задвижки имеют меньшее гидравлическое сопротивление в открытом положении, но габаритнее и дороже клапанов. Для Ду до 50 чаще применяют клапаны (вентили), для Ду 100 и выше - обычно задвижки.
Как читать маркировку клапанов по ГОСТ?
Маркировка по каталогу ЦКБА состоит из цифр и букв: первые цифры обозначают класс арматуры (15 - запорная, 19 - обратная, 17 - предохранительная), буквы - материал корпуса (кч, ч, с, нж, б), последние цифры и буквы - номер модели и материал уплотнения. Подробнее расшифровка приведена на страницах конкретных серий.
Какое условное давление выбрать для системы отопления?
Для бытового и коммерческого отопления - Ру 6 или Ру 10. Для тепловых пунктов и центрального теплоснабжения - Ру 16 или Ру 25. Рекомендуется запас по давлению около 25-30% от расчётного рабочего: при рабочем 6 бар обычно выбирают арматуру Ру 10. Это компенсирует гидроудары и температурный рост давления.
Как правильно установить обратный клапан?
Направление потока обозначено стрелкой на корпусе. Подъёмные обратные клапаны (серии 16кч9п, 16ч6п) монтируются строго на горизонтальном участке трубы, штоком вверх. Поворотные (19ч21бр) допускают и горизонтальную, и вертикальную установку на восходящем потоке. Межфланцевые двухстворчатые - в любом положении.
