Компенсаторы муфтовые

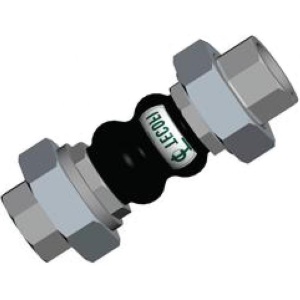

Муфтовый резиновый компенсатор – антивибрационная гибкая вставка с внутренней трубной резьбой G 1/2"–G 2", корпус из EPDM с двумя слоями текстильного корда и металлическими шайбами. Ставится на коротких подводках малого диаметра к насосам, бойлерам, гидрострелкам и коллекторам, где требуется погасить вибрации и компенсировать монтажные перекосы без переходов на фланец.

В составе категории – муфтовые резиновые компенсаторы ABRA, Tecofi, Китай с внутренней резьбой G 1/2"–G 2", корпус EPDM, диапазон Ду-15..Ду-50, рабочее давление Ру-16, температура до +90°C. Поставка по ISO 228 / ГОСТ 6357 (трубная резьба) и ТР ТС 010/2011.

Где применяют

Инженерные системы зданий – ХВС, ГВС, отопление, рециркуляционные контуры. Узлы насосного оборудования – между запорной арматурой и насосом или бойлером, чтобы изолировать вибрации и шум от магистрали. Малые насосные группы котельных и ИТП, где основная линия идёт на резьбе. Узлы подключения теплообменников и пластинчатых бойлеров со штуцерами G 1"–G 2".

Конструкция и материалы

Корпус – EPDM (этилен-пропилен-диеновый каучук) с двумя слоями текстильного корда. EPDM устойчив к горячей воде, водяному пару низкого давления, гликолевым теплоносителям, не разрушается ультрафиолетом и озоном. Концевые фитинги – латунь или оцинкованная сталь с трубной резьбой G по ISO 228. Соединение с трубой – ниппельное либо через накидную гайку.

Подбор

Параметры выбора: диаметр Ду (резьба G), рабочая среда, рабочая температура, рабочее давление Ру, строительная длина L. Для систем отопления и ХВС/ГВС ходовая полка – Ду-25, Ду-32, Ду-40, Ду-50 Ру-16. Для нефтепродуктов и масел EPDM не подходит – такие среды требуют NBR-исполнения. В муфтовом ряду каталога NBR штатно нет, но фланцевые виброкомпенсаторы NBR серии ABRA EJF NBR представлены – см. резиновые фланцевые компенсаторы.

Резьбовой муфтовый компенсатор – это альтернатива короткому участку гибкой подводки сильфонного типа или сборной конструкции «гайка + футорка + резинометаллический рукав». В сравнении с подводкой даёт больший ресурс по числу циклов и виброгашение по всему диапазону частот насоса.

Стандарты

Резьба – ISO 228 / ГОСТ 6357 (трубная цилиндрическая). Корпус EPDM – без обязательной сертификации, тип материала указан в паспорте серии. Соответствие ТР ТС 010/2011 – подтверждено производителем. Паспорта и сертификаты – по запросу к менеджеру.

См. также: резиновые фланцевые компенсаторы (для Ду от 32 мм, где фланец удобнее резьбы), сильфонные компенсаторы (для пара и температур выше +90°C), все компенсаторы Tecofi.
