Спецификация деталей кранов NK BF
№
Деталь
Материал
1
Фланец
304
316
2
Прокладка
PTFE
3
Седло
PTFE
4
Шар
304
316
5
Корпус
304
316
6
Шпилька
304
316
7
Шайба гровера
304
316
8
Гайка
304
316
9
Шток
304
316
10
Уплотнитель
PTFE
11
Набивка сальника
PTFE
12
Сальник
PTFE
13
Ручка
304+PVC
316+PVC
14
Шайба гровера
304
316
15
Гайка
304
316
16
Блокиратор поворота
Опционально
Таблица размеров и характеристик кранов NK BF
Размер
L
d
D2
D1
D
b
f
n-фd1
H
W
Масса
1/2
DN15
130
15
45
65
95
16
2
4-14
55
120
2,05
3/4
DN20
150
20
58
75
105
18
2
4-14
66
135
2,80
1
DN25
160
25
68
85
115
18
2
4-14
71
160
3,52
1 1/4
DN32
180
32
78
100
140
18
2
4-18
81
170
5,25
1 1/2
DN40
200
38
88
110
150
18
3
4-18
87
190
6,24
2
DN50
230
50
102
125
165
18
3
4-18
94
220
7,97
2 1/2
DN65
290
65
122
145
185
18
3
8-18
119
280
12,6
3
DN80
310
76
138
160
200
20
3
8-18
125
280
16,7
4
DN100
350
100
158
180
220
20
3
8-18
159
330
23,4
5
DN125
400
125
188
210
250
22
3
8-18
186
330
40
6
DN150
480
150
212
240
285
22
3
8-22
207
330
56,5
Размеры указаны в мм, масса - в кг

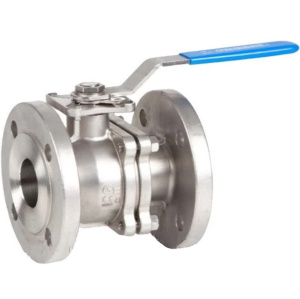

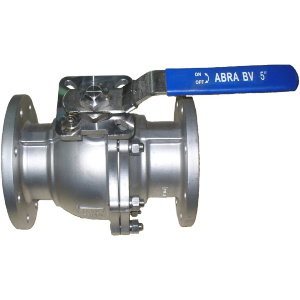

Шаровой фланцевый кран из нержавеющей стали: критерии выбора
Шаровой кран из нержавеющей стали фланцевый используется в системах трубопроводов. От других разновидностей он отличается тем, что имеет два металлических фланца, которые и соединяют кран с трубами с помощью болтов. Для придания особой герметичности используются также специальные прокладки для уплотнения. Такое изделие, как кран фланцевый AISI 304, нельзя использовать для трубопроводов, по которым перемещается загрязненная жидкость с примесью твердых частиц, в противном случае не исключены протечки.
Преимущества Изделия могут быть изготовлены из высококачественной стали разных марок. Так, кран фланцевый AISI 316 – это одна из разновидностей металла 304 марки, но с улучшенными характеристиками. Поэтому изделия имеют множество преимуществ:
Простую конструкцию. Корпус краны шаровые фланцевые нержавеющие AISI 304 имеют недвижимый, подвижный элемент внутри, цилиндрическое крепление, кран.
Высокую надежность из-за особого крепления.
Универсальность. Использовать краны шаровые нержавеющие фланцевые можно в разных системах. Обычно их применяют в нефте-, газо-, маслопроводах и так далее.
Широкое применение получили и в других сферах – от сельского хозяйства до производства продуктов, лекарств и так далее. Но полагать, что кран шаровой фланцевый нержавеющая сталь может быть использован в любой трубопроводной системе, ошибочно. Как мы уже отмечали, с загрязненными средами такие конструкции несовместимы – кран выйдет из строя очень быстро.
Разновидности Такая запирающая арматура, как кран шаровой AISI 304 фланцевый, имеет две главные разновидности – полнопроходную и стандартнопроходную. На первый взгляд различить эти две конструкции практически невозможно, хотя разница между ними существенная. И заключается она в объеме внутреннего протока: полнопроходные модели пропускают намного больше объемы, чем стандартнопроходные. За счет этого полнопроходный кран шаровой фланцевый нержавеющий стали стоит на порядок выше, весит больше и имеет увеличенный срок эксплуатации. Ввиду этого, стандартные краны подходят для труб ЖКХ, полнопроходные используются в промышленных масштабах.
Как выбрать? Если вы решили приобрести краны шаровые фланцевые AISI 304, стоит учитывать некоторые особенности. Случается, что из-за неправильного выбора устройство крайне быстро выходит из строя. Поэтому, если вы задались вопросом поиска, советуем учесть следующие критерии. В первую очередь обратите внимание на тип корпуса. Он может быть разборным и цельносварным. Соответственно первые состоят из нескольких отдельных деталей, которые при необходимости можно разобрать. Это обеспечивает простое проведение ремонта. У цельносварных – один корпус, поэтому ревизионные мероприятия исключаются, устанавливать такой кран шаровой нержавеющий фланцевый лучше на том участке, где не будет возникать частой потребности в его ремонте.
Значение имеет приводной механизм. Самой простой регулировкой работы крана есть обычная ручка. Поворачивая ее в разные стороны, можно быстро открыть/закрыть кран. Также это может быть редукторный механизм. Мы рекомендуем такие изделия для трубопроводов, сечение которых составляет до 300 мм, и только в том случае, если регулировка потока должна быть максимально точной. Третья разновидность приводного механизма – автоматика. Такой кран шаровой нержавеющий фланцевый регулируется путем электрической или пневмоприводной системы. Как видите, существует много критериев выбора того или иного устройства. Покупая кран нержавеющий фланцевый, стоит обязательно учитывать особенности трубопровода, для которого он предназначается, а также тип рабочей среды, с которой будет находиться в постоянном контакте.
