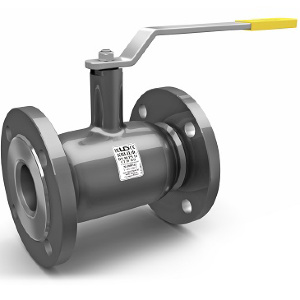

Краны шаровые фланцевые LD КШ.Ц.Ф.

По цене

	Кран стальной фланцевый Ду-15 Ру-40 L=120мм LD КШ.Ц.Ф.015.040.Н/П Артикул: 2120365 В наличии: 789 шт	2230р.
	Кран стальной фланцевый Ду-20 Ру-40 L=120мм LD КШ.Ц.Ф.020.040.Н/П Артикул: 2120366 В наличии: 973 шт	2563р.
	Кран стальной фланцевый Ду-15 Ру-40 L=120мм полнопроходной LD КШ.Ц.Ф.015.040.П/П Артикул: 2120410 В наличии: 26 шт	2563р.
	Кран стальной фланцевый Ду-25 Ру-40 L=140мм LD КШ.Ц.Ф.025.040.Н/П Артикул: 2120367 В наличии: > 1000 шт	3123р.
	Кран стальной фланцевый Ду-20 Ру-40 L=140мм полнопроходной LD КШ.Ц.Ф.020.040.П/П Артикул: 2120411 В наличии: 126 шт	3123р.
	Кран стальной фланцевый Ду-32 Ру-40 L=140мм LD КШ.Ц.Ф.032.040.Н/П Артикул: 2120368 В наличии: > 1000 шт	3396р.
	Кран стальной фланцевый Ду-25 Ру-40 L=140мм полнопроходной LD КШ.Ц.Ф.025.040.П/П Артикул: 2120412 В наличии: 355 шт	3396р.
	Кран стальной фланцевый Ду-32 Ру-40 L=165мм полнопроходной LD КШ.Ц.Ф.032.040.П/П Артикул: 2120413 В наличии: 692 шт	3535р.
	Кран стальной фланцевый Ду-40 Ру-40 L=165мм LD КШ.Ц.Ф.040.040.Н/П Артикул: 2120369 В наличии: > 1000 шт	3780р.
	Кран стальной фланцевый Ду-50 Ру-40 L=180мм LD КШ.Ц.Ф.050.040.Н/П Артикул: 2120370 В наличии: > 1000 шт	4178р.
	Кран стальной фланцевый Ду-40 Ру-40 L=165мм полнопроходной LD КШ.Ц.Ф.040.040.П/П Артикул: 2120414 В наличии: 686 шт	4194р.
	Кран стальной фланцевый Ду-50 Ру-40 L=300мм полнопроходной LD КШ.Ц.Ф.050.040.П/П Артикул: 2120415 В наличии: > 1000 шт	4701р.
	Кран газ стальной фланцевый Ду-20 Ру-40 L=120мм LD КШ.Ц.Ф.020.040.Н/П Артикул: 4132989 В наличии: 27 шт	4954р.
	Кран стальной фланцевый Ду-50 Ру-40 L=180мм полнопроходной LD КШ.Ц.Ф.050.040.П/П Артикул: 2120752 В наличии: 878 шт	4978р.
	Кран стальной фланцевый Ду-65 Ру-16 L=200мм LD КШ.Ц.Ф.065.016.Н/П Артикул: 2120371 В наличии: > 1000 шт	5284р.
	Кран стальной фланцевый Ду-65 Ру-25 L=200мм LD КШ.Ц.Ф.065.025.Н/П Артикул: 2120372 В наличии: 451 шт	5717р.
	Кран газ стальной фланцевый Ду-25 Ру-40 L=140мм LD КШ.Ц.Ф.025.040.Н/П Артикул: 4132990 В наличии: 102 шт	6040р.
	Кран газ стальной фланцевый Ду-32 Ру-40 L=140мм LD КШ.Ц.Ф.032.040.Н/П Артикул: 4132991 В наличии: 15 шт	6561р.
	Кран газ стальной фланцевый Ду-40 Ру-40 L=165мм LD КШ.Ц.Ф.040.040.Н/П Артикул: 4132992 В наличии: 60 шт	7150р.
	Кран стальной фланцевый Ду-65 Ру-16 L=300мм полнопроходной LD КШ.Ц.Ф.065.016.П/П Артикул: 2120416 В наличии: 721 шт	7448р.
	Кран стальной фланцевый Ду-65 Ру-25 L=300мм полнопроходной LD КШ.Ц.Ф.065.025.П/П Артикул: 2120417 В наличии: 231 шт	7741р.
	Кран стальной фланцевый Ду-80 Ру-16 L=210мм LD КШ.Ц.Ф.080/070.016.Н/П Артикул: 2120373 В наличии: > 1000 шт	7771р.
	Кран газ стальной фланцевый Ду-50 Ру-40 L=180мм LD КШ.Ц.Ф.050.040.Н/П Артикул: 4132993 В наличии: 317 шт	7903р.
	Кран стальной фланцевый Ду-80 Ру-25 L=210мм LD КШ.Ц.Ф.080/070.025.Н/П Артикул: 2120374 В наличии: 645 шт	8076р.
	Кран стальной фланцевый Ду-100 Ру-16 L=230мм LD КШ.Ц.Ф.100/080.016.Н/П Артикул: 2120375 В наличии: > 1000 шт	9145р.
	Кран стальной фланцевый Ду-80 Ру-16 L=320мм полнопроходной LD КШ.Ц.Ф.080.016.П/П Артикул: 2120418 В наличии: 878 шт	9564р.
	Кран газ стальной фланцевый Ду-65 Ру-16 L=200мм LD КШ.Ц.Ф.065.016.Н/П Артикул: 4132994 В наличии: 41 шт	9721р.
	Кран стальной фланцевый Ду-80 Ру-16 L=210мм полнопроходной LD КШ.Ц.Ф.080.016.П/П Артикул: 2120753 В наличии: 331 шт	10126р.
	Кран стальной фланцевый Ду-80 Ру-25 L=320мм полнопроходной LD КШ.Ц.Ф.080.025.П/П Артикул: 2120419 В наличии: 271 шт	10193р.
	Кран стальной фланцевый Ду-100 Ру-25 L=230мм LD КШ.Ц.Ф.100/080.025.Н/П Артикул: 2120376 В наличии: 457 шт	10637р.

Показать еще 30

Показать все

Оформляйте заказы — привезем очень быстро!

Экспресс заявка

Не забудьте прикрепить реквизиты или указать ФИО полностью, если делаете заказ как частное лицо!

Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.

Имя *
Телефон для связи *
Электронная почта *
Сообщение
Прикрепить заявку
Прикрепить реквизиты

Я ознакомлен и согласен с условиями политики конфиденциальности

Ответ на заявку с позициями из наличия в течение 30-60 минут!
Ответ по нестандартным заказным позициям в течение дня.

Документация:

Техническое описание

Сертификат

Паспорт

Описание:

Таблица размеров и характеристик кранов LD КШ.Ц.Ф

DN	PN	Код	d	D	D1	D2	n отв	h	H	I	L	Масса, кг
15	40	КШ.Ц.Ф.015.040.Н/П.02	10	95	65	14	4	26	99	160	120	1,6
20	40	КШ.Ц.Ф.020.040.Н/П.02	15	105	75	14	4	24	100	160	120	2,2
25	40	КШ.Ц.Ф.025.040.Н/П.02	18	115	85	14	4	25	102	160	140	2,7
32	40	КШ.Ц.Ф.032.040.Н/П.02	24	135	100	18	4	26	107	160	140	3,7
40	40	КШ.Ц.Ф.040.040.Н/П.02	30	145	110	18	4	43	108	220	165	4,7
50	40	КШ.Ц.Ф.050.040.Н/П.02	40	158	125	18	4	47	117	220	180	7
65	16	КШ.Ц.Ф.065.040.Н/П.02	49	178	145	18	4	43	122	220	200	8,2
65	25	КШ.Ц.Ф.065.025.Н/П.02	49	178	145	18	8	43	122	220	200	7,8
80	16	КШ.Ц.Ф.080/070.016.Н/П.02	63	195	160	18	4	68	155	315	210	11
80	25	КШ.Ц.Ф.080/070.025.Н/П.02	63	195	160	18	8	68	155	315	210	10,7
100	16	КШ.Ц.Ф.100/080.016.Н/П.02	75	215	180	18	8	68	165	315	230	13,7
100	25	КШ.Ц.Ф.100/080.025.Н/П.02	75	230	190	22	8	68	165	315	230	16
125	16	КШ.Ц.Ф.125/100.016.Н/П.02	100	245	210	18	8	95	197	525	350	24,6
125	25	КШ.Ц.Ф.125/100.025.Н/П.02	100	270	220	26	8	95	197	525	350	30,5
150	16	КШ.Ц.Ф.150/125.016.Н/П.02	125	275	240	22	8	98	214	525	380	33
150	25	КШ.Ц.Ф.150/125.025.Н/П.02	125	300	250	26	8	98	214	525	380	37,5
200	16	КШ.Ц.Ф.200/150.016.Н/П.02	148	335	295	22	12	94	239	525	450	51
200	25	КШ.Ц.Ф.200/150.025.Н/П.02	148	360	310	26	12	94	239	525	450	57
250	16	КШ.Ц.Ф.250/200.016.Н/П.02	200	405	355	26	12	101	274	1030	530	93
250	25	КШ.Ц.Ф.250/200.025.Н/П.02	200	425	370	30	12	101	274	1030	530	101
300*	16	КШ.Ц.Ф.300/250.016.Н/П.02	240	460	410	26	12	167	-	-	750	156
300*	25	КШ.Ц.Ф.300/250.025.Н/П.02	240	485	430	30	16	167	-	-	750	168
350*	16	КШ.Ц.Ф.350/300.016.Н/П.02	300	520	470	26	16	195	-	-	750	235
350*	25	КШ.Ц.Ф.350/300.025.Н/П.02	300	550	490	33	16	195	-	-	750	248
400*	16	КШ.Ц.Ф.400/305.016.Н/П.02	305	580	525	30	16	171	-	-	880	300
400*	25	КШ.Ц.Ф.400/305.025.Н/П.02	305	610	550	33	16	171	-	-	880	327
500*	16	КШ.Ц.Ф.500/400.016.Н/П.02	390	710	650	33	20	171	-	-	990	462
500*	25	КШ.Ц.Ф.500/400.025.Н/П.02	390	730	660	39	20	171	-	-	990	483
600*	16	КШ.Ц.Ф.600/500.016.Н/П.02	500	840	770	39	20	214	-	-	1173	950
600*	25	КШ.Ц.Ф.600/500.025.Н/П.02	500	840	770	39	20	214	-	-	1173	972
700*	16	КШ.Ц.Ф.700/600.016.Н/П.02	600	910	840	39	24	273	-	-	1376	1160
700*	25	КШ.Ц.Ф.700/600.025.Н/П.02	600	960	875	45	24	273	-	-	1376	1245
800*	16	КШ.Ц.Ф.800/700.016.Н/П.02	700	1020	950	39	24	380	-	-	1376	2600
800*	25	КШ.Ц.Ф.800/700.025.Н/П.02	700	1075	990	45	24	380	-	-	1376	2800
*Поставляется с редуктором в комплекте.

Фланцевый шаровой кран: особый тип клапана

Шаровой кран — это тип изолирующего клапана, который предназначен для управления потоком жидкостей технологической среды по системе трубопровода. Стальные краны фланцевые LD являются устройствами с фланцевыми концами. Они классифицируются как клапана с торцевым входом и чаще всего используются для запорных устройств на гидравлическом контуре. Также краны шаровые фланцевые LD обеспечивают надежную герметичность. Обычно они не подходят для регулирования и дросселирования, но кран шаровый фланцевый LD полностью открывает и перекрывает поток жидкостей благодаря своей герметичности.

Изготавливаются краны стальные шаровые фланцевые LD из различных стандартных материалов, таких как углеродная и нержавеющая сталь из-за стойкости к высоким температурам и хорошего сопротивления коррозии. Также доказано, что кран полнопроходной фланцевый LD, созданный из стали, превосходит другие типы для использования в агрессивной среде.

Помимо широкого диапазона жидкостей, кран шаровой стандартнопроходной фланцевый LD можно использовать для газов:

природного;
пропан-бутана;
осветительного;
биогаза.

Кроме того, кран шаровый LD стальной фланцевый эффективен для контроля потока кислорода, воды, пара и других коррозионных и некоррозионных жидкостей. Он используется в некоторых промышленных установках, например, в энергоснабжении и производстве электроэнергии, при строительстве трубопроводов, очистных сооружений, на сталелитейных заводах и электростанциях.

Основные части, из которых состоят краны шаровые фланцевые LD для воды либо газа, включают корпус, крышку, шар, седло и шток. Крышка оснащена фланцами, используемыми для установки клапана в трубопроводную систему. Устройством можно управлять вручную, установив его рычаг под определенным углом для открытого и закрытого положения. Данный кран шаровой КШ.Ц.Ф также может работать с использованием электрического или пневматического привода. Размеры фланцев клапана для установки привода могут быть разными, но обычно соответствуют определенному стандарту ISO 5211. Точный размер привода, который имеет кран шаровой LD КШ.Ц.Ф, отвечает максимальному падению рабочего давления через шар.

Важнейшим компонентом технологического процесса является кран шаровый КШ.Ц.Ф, обеспечивающий удобное обслуживание трубопроводных систем. Если устройство не обеспечивает герметичность и полное отключение потока, возникает утечка, которая может привести к коррозии. Ее образование в проточных системах может серьезно навредить не только оборудованию, но также испортить инфраструктуру и окружающую среду. Неисправные краны (шаровой фланцевый ЛД) заставляют проводить внеплановое обслуживание и увеличивают эксплуатационные расходы. Таким образом, высокопроизводительные краны компании Gremir.ru являются надежными и простыми в обслуживании, прослужат долго, ведь они изготавливаются из латуни, нержавеющей стали и чугуна.

Высококачественный кран шаровый ЛД фланцевый изготовлен для выдержки температуры и давления, создаваемых определенными потоками рабочей жидкости. Что касается монтажа – ряд моделей можно установить в систему трубопроводов в любых положениях. Лучшие устройства для трубопроводных систем на рынке требуют незначительной регулировки после установки. Они простые, удобные в эксплуатации, компактные и могут использоваться в большинстве систем управления потоками.

Шаровой кран в трубопроводе в основном применяют для отключения, распределения жидкостей или газа. Наши фланцевые шаровые краны также имеют пожаробезопасную конструкцию и запорное устройство. Есть несколько типов устройств на выбор. В ассортименте представлен кран шаровой кш ц ф, цена указана на странице. Продукция компании известна своей прочностью и надежностью в эксплуатации. Производитель строго относится к качеству своей продукции. Изделия каждой партии проходят испытания на соответствие установленным стандартам.

Шаровые фланцевые краны LD КШ.Ц.Ф.

Цельносварные шаровые фланцевые краны LD выпускает ООО «ЧелябинскСпецГражданСтрой». В каталоге они представлены в полном ассортименте. В продаже стальные фланцевые стандартнопроходные и полнопроходные краны LD. Фланцевые краны LD КШ.Ц.Ф. предназначены для перекрытия рабочего потока в паро- и водопропроводах, работающих под давлением до 40 атм, с температурой до 200 градусов Цельсия. Ниже подробное описание материалов изготовления:

Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409;
Шток: нержавеющая сталь (12Х18Н10Т, 20x13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Стальные фланцевые шаровые краны ЛД изготавливаются в России и занимают лидирующие позиции в соотношении цена-качество. Полный цикл производства внутри одного предприятия обеспечивает максимальное качество продукции.

Варианты управления фланцевыми кранами LD КШЦФ

DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником

DN 150-250: рекомендуется механический редуктор с червячные передачей

DN 300-700: механический редуктор в комплекте
