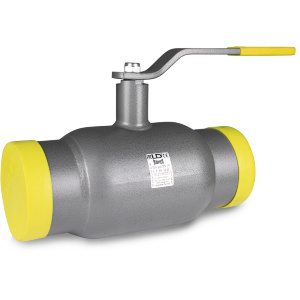

Краны шаровые под приварку LD КШ.Ц.П.
| Оформляйте заказы — привезем очень быстро! |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
| DN | PN | Условное обозначение | d | d* | s | D | h | H | I | L | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 40 | КШ.Ц.П.015.040.Н/П.02 | 10 | 21,3 | 2,8 | 42 | 26 | 109 | 160 | 200 | 0,7 |
| 20 | 40 | КШ.Ц.П.020.040.Н/П.02 | 15 | 26,8 | 2,8 | 42 | 24 | 110 | 160 | 200 | 0,8 |
| 25 | 40 | КШ.Ц.П.025.040.Н/П.02 | 18 | 33,5 | 3,2 | 48 | 24 | 112 | 160 | 230 | 1,0 |
| 32 | 40 | КШ.Ц.П.032.040.Н/П.02 | 24 | 42,3 | 3,2 | 57 | 24 | 117 | 160 | 230 | 1,1 |
| 40 | 40 | КШ.Ц.П.040.040.Н/П.02 | 30 | 48 | 3,5 | 60 | 43 | 108 | 195 | 190 | 1,6 |
| 50 | 40 | КШ.Ц.П.050.040.Н/П.02 | 40 | 57 | 3,5 | 76 | 47 | 117 | 195 | 215 | 2,8 |
| 65 | 25 | КШ.Ц.П.065.025.Н/П.02 | 49 | 76 | 4 | 89 | 43 | 122 | 195 | 250 | 3,3 |
| 80 | 25 | КШ.Ц.П.080/070.025.Н/П.02 | 63 | 89 | 4 | 114 | 54 | 155 | 255 | 260 | 4,9 |
| 100 | 25 | КШ.Ц.П.100/080.025.Н/П.02 | 75 | 108 | 5 | 133 | 54 | 165 | 255 | 280 | 6,5 |
| 125 | 25 | КШ.Ц.П.125/100.025.Н/П.02 | 100 | 133 | 5 | 180 | 95 | 197 | 525 | 330 | 13,5 |
| 150 | 25 | КШ.Ц.П.150/125.025.Н/П.02 | 125 | 159 | 6 | 219 | 98 | 214 | 525 | 360 | 18,8 |
| 200 | 25 | КШ.Ц.П.200/150.025.Н/П.02 | 148 | 219 | 8 | 273 | 94 | 239 | 525 | 430 | 31,5 |
| 250 | 25 | КШ.Ц.П.250/200.025.Н/П.02 | 200 | 273 | 8 | 351 | 101 | 274 | 1030 | 510 | 64 |
| 300 | 25 | КШ.Ц.П.Р.300/250.025.Н/П.02 | 240 | 325 | 10 | 426 | 170 | - | - | 730 | 120 |
| 350 | 25 | КШ.Ц.П.Р.350/300.025.Н/П.02 | 300 | 377 | 10 | 530 | 198 | - | - | 730 | 195 |
| 400 | 25 | КШ.Ц.П.Р.400/305.025.Н/П.02 | 305 | 426 | 10 | 530 | 174 | - | - | 860 | 240 |
| 500 | 25 | КШ.Ц.П.Р.500/400.025.Н/П.02 | 390 | 530 | 10 | 630 | 177 | - | - | 970 | 350 |
| 600 | 25 | КШ.Ц.П.Р.600/500.025.Н/П.02 | 500 | 630 | 10 | 820 | 215 | - | - | 1143 | 790 |
| 700 | 25 | КШ.Ц.П.Р.700/600.025.Н/П.02 | 600 | 720 | 10 | 1020 | 285 | - | - | 1346 | 990 |
| 800 | 25 | КШ.Ц.П.Р.800/700.025.Н/П.02 | 700 | 820 | 12 | 1120 | 380 | - | - | 1346 | 2400 |
Краны шаровые LD КШ.Ц.П.: преимущества, особенности, применение
Актуальным видом запорной арматуры является шаровый кран LD под приварку. Такой тип соединения для трубопроводных коммуникаций является универсальным решением. В этой статье мы расскажем вам о том, какими приоритетными характеристиками отличается кран шаровой КШ.Ц.П., как он устроен, когда и где он используется. Мы также объясним базовые принципы монтажа данного приварочного устройства.
Востребованным кран шаровой под приварку LD стал в силу ряда своих достоинств:
- оперативности монтажа – процесс установки изделия профессиональным сварщиком занимает несколько минут;
- простоты конструкции – она позволяет устройству, оборудованному клапаном и поворотной ручкой из окрашенной углеродистой стали, работать в обоих направлениях;
- компактности и практичности – кран КШ.Ц.П., малогабаритный и легкий, обеспечивает в случае необходимости мгновенное перекрытие подачи носителя;
- износостойкости – изделие отличается антикоррозийными свойствами, не боится агрессивных сред, значительных механических нагрузок и вибраций;
- долговечности – такого рода запорная арматура, надежная и прочная, основой которой является нержавеющий стальной металл, рассчитана на длительный срок эксплуатации.
Дополнительным плюсом данного устройства является его доступная стоимость – кран LD под приварку купить наш специализированный магазин предлагает по демократичным ценам.
Специфика конструкции и использования
Устройство шарового крана несложно – это приспособление оборудовано стальным корпусом, затвором, уплотнительным седлом из фторопласта, а также уплотнителем штока из фторсилоксанового эластомера. Затвор, которым снабжен кран шаровый КШ.Ц.П, представляет собой деталь сферической формы. У затвора изделия имеется сквозное круглое отверстие, через которое обеспечивается транспортировка жидкого либо газообразного носителя без гидравлических потерь, если кран полностью открыт. Регулируется данный элемент с помощью рукоятки ручного управления. Для полного перекрытия трубы эту рукоять нужно установить в положение, перпендикулярное линии трубы, повернув ее на 90°. Краны под приварку применяются в трубопроводных системах различного целевого назначения, в том числе в коммуникациях высокого давления. Такие устройства монтируют в трубопроводы, устанавливают на цистерны и спецтранспорт. Используются соответствующие соединительные элементы в системах, которые транспортируют горячую воду и другие жидкости, а также газы высокой температуры в условиях промышленных и бытовых. Подходит полнопроходной кран шаровый под приварку LD для магистралей, обеспечивающих транспортировку воды, пара, нефтепродуктов, агрессивных химикатов и ГСМ.
Как правильно установить приварной кран LD ?
Перед тем, как монтировать такую деталь трубопровода или емкости, выполняют необходимые замеры и определяют точное месторасположение запорного устройства.
Проверяют, сможет ли свободно двигаться ручка, не будет ли преградой для ее перемещения стена. При монтаже крана в расположенную горизонтально зону трубопроводной системы запор необходимо предварительно открыть. Если кран шаровый под приварку ЛД устанавливают вертикально, верхний патрубок приваривается при открытом затворе. В противном случае есть риск нанесения сваркой повреждений запорному механизму. Линия нижнего шва выполняется при закрытом кране – так внутри трубы не образуется от сварки тяги.
В ситуации, если отведенное пространство для арматурного изделия оказывается недостаточным, излишек подрезается на трубе – патрубок крана укорачивать нельзя: в результате такого нарушения технологии корпус крана во время выполнения сварочных работ перегреется. Заказать краны шаровые LD КШ.Ц.П. с доставкой по Москве и Московской области можно в нашем профильном магазине GREMIR. Мы продаем товар с сертификатом качества по умеренным ценам.
Материалы изготовления кранов КШ.Ц.П
- Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С)
- Шар: нержавеющая сталь
- DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-700: AISI 409
- Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
- Уплотнение штока: фторсилоксановый эластомер
- Уплотнение штока/подшипник скольжения:фторопласт Ф4К20 (PTFE+C, Teflon)
- Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Типы управления кранами КШ.Ц.П
DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником
DN 150-250: рекомендуется механический редуктор с червячные передачей
DN 300-700: механический редуктор в комплекте
