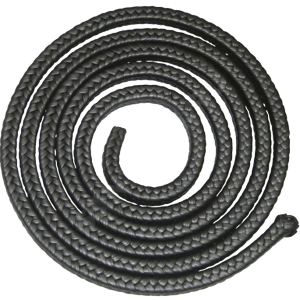

Набивки сальниковые – уплотнительный шнур квадратного или круглого сечения для герметизации сальниковых узлов запорной арматуры, насосов и компрессоров. Шнур наматывается на шток или вал и поджимается сальниковой гайкой, заполняя зазор между подвижной деталью и корпусом. От марки набивки и точности подбора сечения зависит ресурс сальника: неподходящее волокно или пропитка дают течь по штоку, преждевременный износ грундбуксы и потерю момента затяжки.
В составе категории – восемь марок по ГОСТ 5152-84 «Набивки сальниковые. Технические условия»: асбестовые АП-31, АПР-31, АГИ, АС, АФТ и безасбестовые ХБП-31, ХБС, ЛП. Сечения квадратного шнура от 4x4 до 32x32 мм, поставка килограммами.
Марки набивок
| Марка |
Состав |
Среда |
Температура |
Типичное применение |
| АП-31 |
Асбестовая прографиченная |
Пар, перегретая вода, нефтепродукты |
до +400 °C, Ру до 45 |
Запорная арматура тепловых сетей, паропроводы среднего давления |
| АПР-31 |
Асбестовая прорезиненная прографиченная |
Вода холодная и горячая, пар низкого давления |
до +200 °C, Ру до 25 |
Холодные водяные линии, насосы ХВС, низконапорный пар |
| АГИ |
Асбестовая графитированная сухая |
Пар высокого давления, перегретая вода |
до +560 °C, Ру до 100 |
Запорная арматура котлов, паровых турбин, паропроводов высокого давления |
| АС |
Асбестовая сухая, без пропитки |
Горячая вода, пар |
до +400 °C, Ру до 45 |
Узлы, где контакт с графитом нежелателен (пищевые линии, чистый пар) |
| АФТ |
Асбестовая фторопластовая |
Кислоты, щёлочи, окислители |
до +250 °C |
Запорная арматура химических производств |
| ХБП-31 |
Хлопчатобумажная прорезиненная прографиченная |
Холодная и горячая вода, лёгкие нефтепродукты |
до +100 °C, Ру до 16 |
Промышленные и бытовые насосы, низкотемпературные линии |
| ХБС |
Хлопчатобумажная сухая |
Холодная вода, сжатый воздух |
до +60 °C |
Бытовые насосы, непромышленные сальники |
| ЛП |
Лубяная пропитанная (лён/конопля) |
Холодная и горячая вода |
до +100 °C |
ЖКХ, насосы водоснабжения и канализации |
Как подобрать сечение
Сечение шнура должно совпадать с шириной сальниковой камеры – расстоянием между штоком (валом) и корпусом грундбуксы. Если шнур тоньше – кольца не плотно лягут в камеру, появится течь. Если толще – не зайдёт в зазор без обжатия и порвётся при затяжке. Размер определяется как половина разности диаметра камеры и диаметра штока: для штока Ду 20 мм в камере Ду 36 мм нужен квадратный шнур 8x8 мм.
Типовые сечения квадратного шнура – 4x4, 5x5, 6x6, 8x8, 10x10, 12x12, 14x14, 16x16, 18x18, 20x20, 22x22, 25x25 мм. Для крупной арматуры (задвижки Ду 500 и больше, магистральные насосы) – 30x30 и 32x32 мм. Поставка килограммами; на стандартное кольцо сальника одной задвижки расходуется от десятков граммов до 0,5 кг в зависимости от диаметра штока и числа колец.
Как набить сальник
- Снять грундбуксу и удалить старую набивку специальным крючком, проверить шток на риски и наработку.
- Отрезать шнур косым срезом под 45° – так стыки колец перекрываются и не текут.
- Каждое кольцо наматывать отдельно вокруг штока, укладывая в камеру и подбивая бородком до плотной посадки.
- Стыки соседних колец разносить на 90–120° по окружности, чтобы они не легли друг на друга.
- Уложить 4–6 колец до уровня грундбуксы, поставить её и затянуть равномерно, без перекоса.
- На рабочем давлении подтянуть гайки – допускается небольшая капельная течь при притирке, которая прекращается за несколько часов работы.
Типовые узлы под набивку – сальники задвижек (чугунных и стальных), штоки запорных и регулирующих клапанов, валы центробежных и поршневых насосов в системах ХВС, ГВС, котельных и КНС, а также арматура паровых турбин и компрессоров.
Частые вопросы
Какую марку набивки выбрать для воды?
Для холодной воды и насосов ХВС подходит АПР-31 или ХБП-31 – обе работают до +100 °C, прорезиненная связка хорошо держит низкие температуры. Для горячей воды и теплосетей до +200 °C – АПР-31. Для горячей воды выше +200 °C и пара – АП-31 или АС. Для бытовых задач и сжатого воздуха – ХБС.
Чем отличается АП-31 от АПР-31?
АП-31 – асбест с графитной пропиткой, без резины. Лучше работает на паре и горячих линиях до +400 °C. АПР-31 – тот же асбест, но с прорезиниванием: резина-связка делает шнур плотнее и упругее, он лучше держит холодную воду и низкое давление, но температурный предел ниже – +200 °C. На паропроводе ставят АП-31, на холодной водяной линии – АПР-31.
Какая набивка нужна для пара высокого давления?
АГИ – асбестовая графитированная сухая, до +560 °C и Ру 100. Применяется на запорной арматуре котлов, паровых турбин и магистральных паропроводов высокого давления. Для среднего пара (до +400 °C, Ру до 45) хватит АП-31, она дешевле и проще в монтаже.
