Что такое прокладка овального сечения

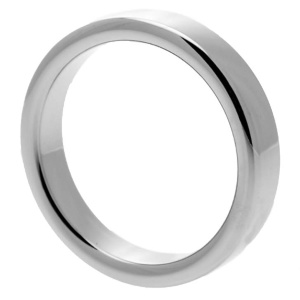

Прокладка овального сечения – стальное уплотнительное кольцо для фланцев с кольцевой канавкой (уплотнительная поверхность исполнения J по ГОСТ 33259-2015). При затяжке шпилек кольцо вдавливается в канавку и пластически деформируется по линиям контакта с её стенками; уплотнение – металл по металлу, без мягких материалов. В международной практике такие соединения обозначают RTJ (ring type joint).
Конструкция, размеры и технические требования установлены ГОСТ 34655-2020 «Арматура трубопроводная. Прокладки овального, восьмиугольного сечения, линзовые стальные для фланцев арматуры», введённым с 1 января 2021 года взамен ГОСТ Р 53561-2009, и отраслевым стандартом ОСТ 26.260.461-99. В разделе представлены прокладки по обоим документам.
Область применения
ГОСТ 34655-2020 распространяется на прокладки овального и восьмиугольного сечения для фланцев по ГОСТ 33259 с DN 10–400 на PN 63–200 и для фланцев по ИСО 7005-1 с DN 10–600 на PN 63–250. ОСТ 26.260.461-99 – на прокладки для фланцев арматуры и трубопроводов на Ру 6,3–16 МПа при температуре от −70 до +600 °C. В разделе – исполнения на Ру 63, Ру 100 и Ру 160 (6,3; 10; 16 МПа) для Ду 10–400 (по ГОСТ 34655-2020) и Ду 15–400 (по ОСТ 26.260.461-99); не для каждого диаметра есть все три давления.
Типовые объекты: арматура и трубопроводы высокого давления в нефтегазодобыче и транспорте, нефтепереработке и нефтехимии, паропроводы, компрессорные и насосные станции. Диапазон рабочих температур по маркам стали – от −253 до +700 °C.
Типы по ГОСТ 34655-2020
- Тип 1 – овальное сечение; для фланцев исполнения J. Представлен в разделе.
- Тип 2 – восьмиугольное сечение; для фланцев исполнения J.
- Тип 3 – линзовая прокладка; для фланцев исполнения K. В раздел не входит.
Для типов 1 и 2 ГОСТ предусматривает два размерных исполнения: 1 – для фланцев по ГОСТ 33259, 2 – для фланцев по ИСО 7005-1. Условное обозначение прокладки типа 1 исполнения 1 для DN 200, PN 63 из стали 08кп с максимальной твёрдостью 110 HB: «Прокладка 1-1-200-63-08кп-110 ГОСТ 34655-2020». По ОСТ 26.260.461-99 типов два (1 – овальное, 2 – восьмиугольное сечение), исполнение одно, материал обозначается шифром: «ПРОКЛАДКА 1-300-6,3-1 ОСТ 26.260.461-99» – тип 1, Ду 300, Ру 6,3 МПа, сталь 08КП (шифр 1).
Материалы и рабочие температуры
| Марка стали |
Класс |
Температура по ГОСТ 34655-2020, °C |
По ОСТ 26.260.461-99 |
Стандарты в разделе |
| 08кп |
Углеродистая |
−40…+475 |
−40…+475 °C (п. 4.2) |
ОСТ, ГОСТ |
| Сталь 20 |
Углеродистая |
−40…+475 |
по НТД изготовителя |
ОСТ, ГОСТ |
| 09Г2С |
Низколегированная |
−70…+475 |
по НТД изготовителя |
ОСТ, ГОСТ |
| 10895 |
Электротехническая нелегированная |
−60…+450 |
−60…+475 °C (п. 4.2) |
ОСТ, ГОСТ |
| 08Х13 |
Хромистая коррозионностойкая |
−40…+420 |
в таблице 3 ОСТ (шифр 3), температура по НТД изготовителя |
ОСТ, ГОСТ |
| 20Х13 |
Хромистая коррозионностойкая |
−40…+450 |
– |
ГОСТ |
| 08Х18Н10Т |
Аустенитная коррозионностойкая |
−253…+600 |
в таблице 3 ОСТ (шифр 5), температура по НТД изготовителя |
ОСТ, ГОСТ |
| 12Х18Н10Т |
Аустенитная коррозионностойкая |
−253…+600 (справочно: в разделе только по ОСТ) |
по НТД изготовителя |
ОСТ |
| 10Х17Н13М2Т |
Аустенитная коррозионностойкая с молибденом |
−253…+700 |
– |
ГОСТ |
| 15Х5М |
Хромомолибденовая жаропрочная |
−40…+560 |
– |
ГОСТ |
Температуры в третьей колонке – по таблице 3 ГОСТ 34655-2020 и относятся к прокладкам, изготовленным по этому стандарту. ОСТ 26.260.461-99 (таблица 3, п. 4.2) предусматривает стали 08КП, 10895, 08Х13, 08Х18Н10, 08Х18Н10Т и задаёт температуру только для 08КП и 10895; прокладки из других марок по ОСТ изготавливаются по НТД изготовителя, и их температура применения – по документации изготовителя. Для 20Х13 при температуре ниже −30 °C ГОСТ требует испытания на ударный изгиб. Пригодность марки к конкретной среде определяется документацией на арматуру и проектом.
Твёрдость
И ГОСТ 34655-2020 (п. 5.8), и ОСТ 26.260.461-99 (п. 4.7) требуют, чтобы твёрдость металла прокладки была ниже твёрдости металла фланца не менее чем на 20 HB: при затяжке деформируется прокладка, а не канавка фланца. Измерение – по ГОСТ 9012; по ГОСТ допускается контроль на 2 % прокладок партии (не менее 2 шт.), по ОСТ – не менее чем в трёх точках под углом 120°. Рекомендуемые значения твёрдости прокладок и фланцев по маркам стали – в приложении А ГОСТ 34655-2020 (таблица А.1): прокладки 08кп – не более 110 HB, 10 и 20 – 130, 10895 – 130, 09Г2С – 137, 08Х13 – 140, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 10Х17Н13М2Т – 150, 15ХМ и 15Х5М – 154. Материал фланца и требуемую твёрдость уточняют по документации на соединение.
Как подобрать прокладку
Прокладка определяется стандартом, исполнением, номинальным диаметром DN (Ду), номинальным давлением PN (Ру) и маркой стали. Размеры кольца (диаметр по центру сечения, ширина, высота, радиус) заданы таблицами стандарта для каждого сочетания DN, PN и исполнения и должны соответствовать канавке фланца. Для одного DN прокладки на Ру 63, 100 и 160 могут иметь разные размеры (например, по ОСТ для Ду 50: D = 85 мм на Ру 6,3 и 10 МПа, 95 мм на Ру 16 МПа), поэтому Ру указывают всегда. Прокладки по ОСТ 26.260.461-99 и ГОСТ 34655-2020 для одинаковых DN, PN и марки сопоставляют по размерам и исполнению, указанным в документации на фланцевое соединение; стандарт и исполнение уточняют при заказе.
Монтаж
Канавки фланцев и прокладку очищают; радиальные риски на уплотнительных поверхностях не допускаются. Шпильки затягивают равномерно, крест-накрест, в несколько проходов. После разборки соединения пластически деформированную прокладку заменяют новой.
Часто задаваемые вопросы
Чем отличаются прокладки по ОСТ 26.260.461-99 и ГОСТ 34655-2020? Оба документа описывают стальные прокладки овального и восьмиугольного сечения для фланцев с канавкой. ГОСТ 34655-2020 – действующий межгосударственный стандарт, ОСТ – отраслевой стандарт 1999 года, на который продолжают ссылаться спецификации и чертежи. Прокладку заказывают по документу и исполнению, указанным в документации на соединение.
Что означает Ру 63 / Ру 100 / Ру 160? Номинальное давление фланцев в барах (кгс/см²): 6,3; 10; 16 МПа. Размеры прокладки для одного Ду на разных Ру могут различаться.
