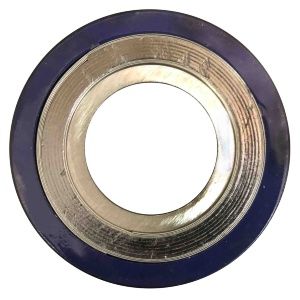

Прокладки СНП – спирально-навитые уплотнители из тонкой стальной ленты и мягкого наполнителя, выбранного по стандарту и условиям поставки, свёрнутых в спираль; ограничительные кольца предусмотрены не у всех типов. Применяются на ответственной арматуре высоких параметров: пар высокого давления, нефтехимия, химические аппараты, теплоэнергетика. Регламентируются ГОСТ Р 52376-2005 и ОСТ 26.260.454-99.
В составе категории – СНП по ГОСТ Р 52376-2005 типов А, В, Г и Д и по ОСТ 26.260.454-99 типов А, Б, В, Г и Д. Размерный ряд – Ду 15–1400. Давление, материалы ленты и колец, наполнитель и толщину согласуйте при заказе.
Конструкция
Основные элементы СНП – навивка из металлической ленты и наполнителя; ограничительные кольца зависят от типа.
- Спиральная лента – профилированная металлическая лента. Марку материала выбирают по требованиям стандарта и рабочей среде; марку наружного кольца нельзя автоматически переносить на ленту.
- Наполнитель – уплотняющий материал между витками ленты. ГОСТ Р 52376-2005 предусматривает терморасширенный графит; для ОСТ 26.260.454-99 материал проверяют по требованиям этого стандарта и документации изготовителя.
- Ограничительные кольца – внутреннее и/или наружное кольцо в зависимости от типа. СНП-А – без ограничительных колец; СНП-В – с внутренним кольцом; СНП-Г – с наружным; СНП-Д – с внутренним и наружным кольцами. По ОСТ 26.260.454-99 основные типы А и Б без ограничительных колец предназначены соответственно для соединений «шип-паз» и «выступ-впадина». Тип В имеет внутреннее кольцо, Г – наружное, Д – оба кольца.
Стандарты
| Стандарт |
Где применяется |
| ГОСТ Р 52376-2005 |
Общепромышленное применение: теплоэнергетика, водоподготовка, паропроводы, общие трубопроводы под давлением. В каталоге – типы А, В, Г и Д. |
| ОСТ 26.260.454-99 |
Отраслевой стандарт химического и нефтегазового машиностроения. Ответственная арматура нефтехимии, реакторы, аппараты химмаша. В каталоге – типы А, Б, В, Г и Д. |
Параметры
- Температура – допустимый режим подтверждается для конкретной конструкции, наполнителя и рабочей среды. Общий предел +650 °C для всех представленных позиций не установлен.
- Давление – в существующих наименованиях Ру отсутствует. Требуемое давление укажите в заявке вместе с исполнением фланцев и размерами. Максимум из области применения стандарта не является давлением каждой карточки.
- Среда – совместимость проверяют по материалам навивки, наполнителя и колец, выбранному стандарту и документации изготовителя. Перечень сред одного исполнения нельзя автоматически распространять на все СНП.
- Диаметры – Ду 15–1400 в представленном ассортименте.
- Исполнение – СНП-А – без ограничительных колец; СНП-В – с внутренним кольцом; СНП-Г – с наружным; СНП-Д – с внутренним и наружным кольцами. По ОСТ 26.260.454-99 основные типы А и Б без ограничительных колец предназначены соответственно для соединений «шип-паз» и «выступ-впадина». Тип В имеет внутреннее кольцо, Г – наружное, Д – оба кольца. Тип и размеры согласуют с уплотнительными поверхностями фланцев.
Где применяются
- Паропроводы высокого давления на ТЭЦ и котельных, паровые турбины, питательные линии котлов.
- Реакторы, теплообменники, колонные аппараты нефтепереработки и нефтехимии.
- Магистральные нефте- и газопроводы, устьевая арматура (вместе с овальными RTJ на сверхвысоких давлениях).
- Уплотнение фланцев задвижек и клапанов на параметрах, где паронит уже не работает.
СНП или паронит – когда переходить
Выбор между ПОН-Б и СНП зависит от среды, рабочего режима и конструкции фланцев. Для ПОН-Б на пресной перегретой воде, насыщенном и перегретом паре ГОСТ 481-80 указывает –50…+450 °C и до 6,4 МПа, для гладких соединений – не более 4 МПа. Это не универсальный порог перехода на СНП: допустимость каждой конструкции подтверждается документацией соединения. Срок службы и стоимость сравнивают для конкретных изделий и условий эксплуатации.
Частые вопросы
Что такое СНП и зачем она нужна?
СНП – спирально-навитая прокладка из металлической ленты и наполнителя. Наличие внутреннего и наружного ограничительных колец зависит от типа. Для ГОСТ Р 52376-2005 предусмотрен терморасширенный графит; материалы по ОСТ 26.260.454-99 выбирают по таблице 2 этого стандарта. Марку ленты и колец, рабочую среду и допустимые параметры подтверждают для конкретного исполнения.
Чем отличается СНП по ГОСТ 52376-2005 от СНП по ОСТ 26.260.454-99?
ГОСТ Р 52376-2005 устанавливает типы и основные размеры термостойких спирально-навитых прокладок. ОСТ 26.260.454-99 устанавливает типы, размеры и общие технические требования к СНП. Состав типов и требования сверяют по выбранному стандарту. Применяемый стандарт и возможность замены согласуют по проектной документации.
Какой наполнитель СНП выбрать – графит или ПТФЭ?
Наполнитель выбирается по стандарту, рабочей среде и температуре. В ГОСТ Р 52376-2005 указан терморасширенный графит. ОСТ 26.260.454-99 предусматривает материалы по своей таблице 2. Применимость ПТФЭ или другого наполнителя и допустимые режимы подтверждаются для конкретной поставки; общий предел +650 °C для всех СНП не назначается.
Чем СНП отличается от овальной прокладки RTJ?
СНП и овальные металлические прокладки RTJ имеют разную конструкцию и требуют соответствующих уплотнительных поверхностей фланцев. Возможность применения определяют по стандарту, размерам и рабочим условиям конкретного соединения. Универсальная замена одной конструкции другой по одному значению Ру недопустима.
