Прокладки СНП ГОСТ Р 52376-2005

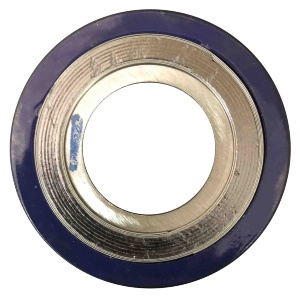

Прокладки СНП ГОСТ Р 52376-2005 – спирально-навитые термостойкие уплотнители. Стандарт предусматривает навивку из нержавеющей стальной ленты и терморасширенного графита. Ограничительные кольца зависят от типа прокладки; конкретные материалы согласуются при заказе.

В составе категории – СНП по ГОСТ Р 52376-2005 для Ду 15–1400 типов А, В, Г и Д. СНП-А – без ограничительных колец; СНП-В – с внутренним кольцом; СНП-Г – с наружным; СНП-Д – с внутренним и наружным кольцами. Наличие и срок поставки уточняются по выбранной позиции.

Технические параметры

Стандарт – ГОСТ Р 52376-2005 «Прокладки спирально-навитые термостойкие. Типы. Основные размеры».
Температура – допустимый режим подтверждается для конкретной конструкции, наполнителя и рабочей среды. Общий предел +650 °C для всех представленных позиций не установлен.
Давление – в существующих наименованиях Ру отсутствует. Требуемое давление укажите в заявке вместе с исполнением фланцев и размерами. Максимум из области применения стандарта не является давлением каждой карточки.
Материал ленты – нержавеющая стальная лента по требованиям ГОСТ Р 52376-2005. Марку согласуют для конкретной поставки.
Материал колец – внутреннее кольцо – коррозионностойкая сталь; наружное – коррозионностойкая или углеродистая сталь (индекс У). Материал выбирают по требованиям ГОСТ Р 52376-2005 для конкретного исполнения.
Наполнитель – терморасширенный графит по ГОСТ Р 52376-2005.

Где применяются

Паропроводы высокого давления, питательные линии котлов, паровые турбины ТЭЦ.
Теплоэнергетика: фланцевые соединения котельного оборудования, экономайзеров, пароперегревателей.
Общепромышленные технологические трубопроводы под высоким давлением и температурой.
Нефтепереработка общего назначения, водоподготовка, химводоочистка.
Фланцы задвижек и клапанов при соответствии типа уплотнения, материалов и размеров рабочим условиям соединения.

Типы в каталоге

Исполнение	Конструкция	Применение
СНП-А	Без ограничительных колец	Сочетание уплотнительных поверхностей определяется таблицей 1 ГОСТ Р 52376-2005
СНП-В	С внутренним ограничительным кольцом	Сочетание уплотнительных поверхностей определяется таблицей 1 ГОСТ Р 52376-2005

Тип Г имеет наружное ограничительное кольцо, тип Д – наружное и внутреннее кольца. Оба типа представлены в каталоге. Тип Б в ГОСТ Р 52376-2005 не предусмотрен; такое обозначение есть в ОСТ 26.260.454-99.

Чем ГОСТ 52376-2005 отличается от ОСТ 26.260.454-99

ГОСТ Р 52376-2005 и ОСТ 26.260.454-99 различаются типами, рядами размеров и требованиями к изделиям. Стандарт выбирают по документации соединения; возможность замены согласуют с ответственным за проект. Обзор типов и стандартов – раздел СНП.

Для расчёта стоимости и срока поставки укажите код товара, количество и место доставки. Отгрузка по Москве, Московской области и в регионы России – по действующим условиям доставки.
