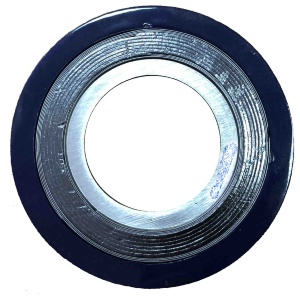

Прокладки СНП ОСТ 26.260.454-99 – спирально-навитые уплотнители по отраслевому стандарту химического и нефтегазового машиностроения. Применимость к оборудованию подтверждают по проектной документации и условиям рабочей среды. Конструкция стандартная для СНП: спираль из стальной ленты с мягким наполнителем между витками, с ограничительными кольцами у типов В, Г и Д; типы А и Б выполняются без них.
В составе категории – СНП по ОСТ 26.260.454-99 для Ду 15–1400 типов А, Б, В, Г и Д. По ОСТ 26.260.454-99 основные типы А и Б без ограничительных колец предназначены соответственно для соединений «шип-паз» и «выступ-впадина». Тип В имеет внутреннее кольцо, Г – наружное, Д – оба кольца. Материалы и рабочие параметры согласуются при заказе.
Технические параметры
- Стандарт – ОСТ 26.260.454-99 «Прокладки спирально-навитые. Типы и размеры. Общие технические требования».
- Температура – допустимый режим подтверждается для конкретной конструкции, наполнителя и рабочей среды. Общий предел +650 °C для всех представленных позиций не установлен.
- Давление – в существующих наименованиях Ру отсутствует. Требуемое давление укажите в заявке вместе с исполнением фланцев и размерами. Максимум из области применения стандарта не является давлением каждой карточки.
- Материал ленты – материалы ленты и ограничительных колец выбирают по таблице 2 ОСТ 26.260.454-99; конкретную комплектацию согласуют для поставки.
- Наполнитель – выбирается по таблице 2 ОСТ 26.260.454-99 с учётом рабочей среды и температуры; материал конкретной поставки необходимо согласовать.
- Контроль качества – приёмо-сдаточные испытания по таблице 13 ОСТ 26.260.454-99: внешний вид – 100 % изделий; геометрические размеры, профиль и плоскостность – 10 % каждого типоразмера, но не менее 5 шт. Это требования стандарта, а не заявление о проведённой проверке конкретной партии.
Где применяются
- Реакторы и колонные аппараты нефтепереработки и нефтехимии.
- Теплообменники, кожухотрубные конденсаторы, ребойлеры химических производств.
- Фланцевые соединения технологических трубопроводов при соответствии материалов прокладки рабочей среде и параметрам оборудования.
- Ответственная запорная арматура на установках первичной и вторичной переработки нефти.
- Фланцы задвижек и клапанов на критичных нефтехимических линиях, где утечка недопустима.
Чем ОСТ 26.260.454-99 отличается от ГОСТ Р 52376-2005
ОСТ 26.260.454-99 устанавливает типы, размеры и общие технические требования к СНП. ГОСТ Р 52376-2005 задаёт собственные типы и основные размеры термостойких СНП. Обозначения и размеры проверяют по выбранному стандарту; одинаковые буквы типов не доказывают взаимозаменяемость.
Стандарт выбирают по документации соединения. Замена требует согласования с ответственным за проект. В каталоге по ОСТ 26.260.454-99 представлены типы А, Б, В, Г и Д; по ГОСТ Р 52376-2005 – А, В, Г и Д. Наличие и срок поставки уточняются по выбранной позиции.
При выборе между СНП и металлическими прокладками проверяют конструкцию уплотнительных поверхностей и рабочие условия. Овальные прокладки RTJ требуют соответствующей канавки фланца. Обзор всех СНП – раздел СНП.
Для расчёта стоимости и срока поставки укажите код товара, количество и место доставки. Отгрузка по Москве, Московской области и в регионы России – по действующим условиям доставки.
