Тройник — фасонная деталь трубопровода с тремя патрубками для разветвления потока на два направления или сбора двух потоков в один. Устанавливается в точках врезки ответвлений в магистраль, в распределительных коллекторах отопления и водоснабжения, в узлах обвязки насосного и теплообменного оборудования. Тройник всегда стоит там, где трубопровод разделяется или соединяется — без него невозможна ни разводка по этажам здания, ни разветвление промышленной магистрали на технологические линии.
В каталоге Gremir представлены стальные тройники по ГОСТ 17376-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция». Диапазон диаметров — от Ду 10 до Ду 500 (Дн 14–530 мм), толщина стенки 2–24 мм. Материалы — углеродистая сталь 20, низколегированная 09Г2С, нержавеющие 12Х18Н10Т и AISI, оцинкованные. Все тройники — приварные; по конструкции — равнопроходные и переходные.
Равнопроходные и переходные тройники
Это главная конструктивная развилка, определяющая применение. Оба типа имеют три патрубка под приварку, но отличаются диаметром бокового ответвления.

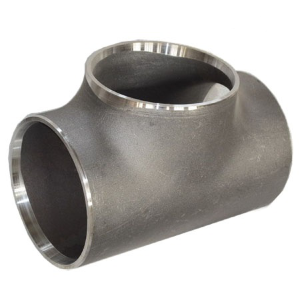

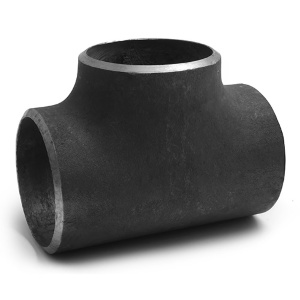

- Равнопроходные тройники (ТР) — все три патрубка одного диаметра. Обозначаются одним размером: тройник 57×57×57 или просто «тройник 57». Применяются там, где ответвление должно иметь тот же расход и давление, что и магистраль: шунтирование оборудования, параллельные линии одинакового Ду, ответвления в коллекторах без снижения диаметра.
- Переходные тройники (ТП) — боковое ответвление меньшего диаметра. Обозначаются двумя размерами: тройник 108×57 — магистральные патрубки Дн 108, боковое ответвление Дн 57. Самый массовый тип в практике трубопроводного монтажа: главная линия остаётся своего диаметра, а ответвление уходит в меньший Ду к потребителю или ветке.
Тройники по материалу
| Материал |
Температура |
Применение |
| Сталь 20 |
от –20 до +425 °C |
Общестроительные трубопроводы, ХВС/ГВС, отопление, теплосети, общепромышленные линии |
| 09Г2С |
от –70 до +475 °C |
Магистральные трубопроводы, паропроводы, нефтегазовая промышленность, Крайний Север |
| 12Х18Н10Т |
от –200 до +600 °C |
Пищевая и фармацевтическая промышленность, агрессивные среды, открытый монтаж |
| Нержавеющие AISI |
от –50 до +600 °C |
Импортное оборудование, проекты по европейской документации, пищевые линии |
| Оцинкованные |
от –20 до +100 °C |
Водопровод с питьевой водой, защита от атмосферной коррозии, наружный монтаж |
Параметры для подбора
- Тип конструкции — равнопроходный (все патрубки одного Дн) или переходный (боковое ответвление меньшего Дн).
- Диаметры магистрали и ответвления — для равнопроходного указывается один размер Дн, для переходного — два: «Дн магистрали × Дн ответвления» (например, 108×57). Диапазон Дн — от 14 до 530 мм; Ду 10 – Ду 500.
- Толщина стенки — от 2 до 24 мм, задаётся по каждому патрубку.
- Материал — Ст20, 09Г2С, 12Х18Н10Т, оцинкованная сталь.
- Тип присоединения — под приварку с обработанными торцами всех трёх патрубков.
- Стандарт — ГОСТ 17376-2001. Для нержавеющих 12Х18Н10Т дополнительно — ГОСТ 5632-2014 на марку стали.
Частые вопросы
Чем равнопроходный тройник отличается от переходного?
Равнопроходный — три патрубка одинакового диаметра. Обозначается одним размером: «тройник 57» или «57×57×57». Применяется для разветвления потока без изменения диаметра: параллельные ветки одинакового Ду, шунтирующие линии, байпасы. Переходный — магистральные патрубки одного диаметра, боковое ответвление меньшего. Обозначается двумя размерами: «тройник 108×57» — магистраль Дн 108, ответвление Дн 57. Это самый распространённый тип: главная линия сохраняет диаметр, а ответвление уходит меньшим Дн к конечному потребителю. На практике переходных тройников в системе всегда больше, чем равнопроходных.
Что означает буква «П» в названии тройника — «Тройник П 57х3»?
Буква «П» в обозначении тройника по ГОСТ 17376-2001 означает Приварной — тип присоединения к трубопроводу: торцы всех трёх патрубков обработаны фасками под электродуговую сварку встык. Это не означает «переходной» — приварными бывают и равнопроходные, и переходные тройники. Полная маркировка читается так: «Тройник П 57×3 (Ду-50) Ст.20 ГОСТ 17376» — приварной равнопроходный тройник из стали 20, все три патрубка Дн 57 мм со стенкой 3 мм, условный диаметр Ду 50. Переходный тройник обозначается двумя размерами через тире: «Тройник П 76×3,5—57×3 (Ду 65-50) Ст.20 ГОСТ 17376» — магистральные патрубки Дн 76 мм, боковое ответвление Дн 57 мм. Если в названии стоит «шовный» — изготовлен сваркой из ВГП-трубы по ГОСТ 3262, дешевле штампованного, для менее ответственных линий.
Когда выбирать тройник, а когда — сварную врезку?
Тройник по ГОСТ 17376-2001 — стандартное заводское изделие с нормированной геометрией, прошедшее контроль качества. Сварная врезка (приварка патрубка напрямую в тело трубы) допускается нормативами, но требует проведения ультразвукового контроля зоны сварки и сложнее технологически. На объектах с рабочим давлением выше Ру 1,6 МПа (16 бар) и температурой выше +100 °C проектная документация обычно требует именно тройник ГОСТ 17376-2001 — он обеспечивает гарантированную равнопрочность зоны ответвления. Сварные врезки применяются на действующих трубопроводах при ремонте или дополнительном подключении, когда технологически невозможно заменить участок трубы с тройником.
Можно ли использовать тройник для четырёхстороннего разветвления?
Нет. Тройник по ГОСТ 17376-2001 — это трёхпатрубковая деталь для разветвления на три направления. Для четырёхстороннего разветвления применяется крестовина (четырёхпатрубковая деталь), либо последовательно устанавливаются два тройника. Последовательная установка двух тройников — более распространённое решение, поскольку крестовины под приварку в стандартном каталоге встречаются реже и имеют ограниченный типоразмерный ряд.
Чем тройник по ГОСТ 17376-2001 отличается от ГОСТ 17376-83?
ГОСТ 17376-83 — отменённая советская редакция стандарта. ГОСТ 17376-2001 — действующая, введённая в 2003 году. Конструктивных отличий в геометрии и размерах практически нет: стандарт был актуализирован в части требований к контролю качества, маркировке и сопроводительной документации. На практике тройники, поставляемые сегодня под ГОСТ 17376-2001, полностью совместимы по присоединительным размерам с трубопроводами, спроектированными по ГОСТ 17376-83. Все позиции в каталоге Gremir соответствуют действующей редакции.
Какие ГОСТы регламентируют тройники?
Основной документ — ГОСТ 17376-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Тройники. Конструкция». Регламентирует геометрию, размеры, допуски и требования к материалу для тройников из Ст20 и 09Г2С. Марка стали Ст20 — по ГОСТ 1050-2013, марка 09Г2С — по ГОСТ 19281-2014. Для нержавеющих тройников из 12Х18Н10Т — конструкция аналогичная по ГОСТ 17376-2001, марка стали по ГОСТ 5632-2014. Сварка тройников в трубопровод выполняется по ПБ 03-585-03 и соответствующим технологическим картам.
