Заглушки фланцевые стальные

По умолчанию
1 038₽
1 963₽
1 429₽
1 006₽
750₽
935₽
839₽
869₽
6 155₽
13 149₽
745₽
1 274₽
1 411₽
3 138₽
3 566₽
2 904₽
4 293₽
853₽
4 712₽
2 589₽
8 571₽
570₽
671₽
881₽
3 709₽
2 907₽
2 547₽
1 262₽
732₽
2 588₽
903₽
5 664₽

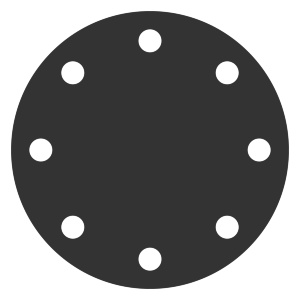

Заглушка фланцевая – глухой стальной диск с отверстиями под болты по окружности, который устанавливают на ответный фланец трубопровода и стягивают крепежом. В отличие от приварной, фланцевую заглушку (глухой фланец) ставят и снимают без сварки, поэтому ею перекрывают участок временно: на время ревизии, опрессовки, ремонта или консервации.

В составе категории – фланцевые заглушки по АТК 24.200.02-90 и ГОСТ 34785-2021 из стали 20, низколегированной 09Г2С и нержавеющей 12Х18Н10Т. Условный проход Ду 10–1200, рабочее давление Ру 6–40.

  • Стандарты – АТК 24.200.02-90 (заглушки фланцевые стальные) и ГОСТ 34785-2021 (действует с 2022 года, размерный ряд под фланцы ГОСТ 33259-2015).
  • Присоединение – фланцевое, на болтах или шпильках к ответному фланцу.
  • Условный проход – Ду 10–1200.
  • Рабочее давление – Ру 6–40, подбирается по классу фланцевого соединения.
  • Материалы – сталь 20, 09Г2С, нержавеющая 12Х18Н10Т.

Применение и выбор

Фланцевую заглушку берут, когда конец трубопровода нужно перекрывать съёмно: заглушил на болтах, снял после ремонта. Размер заглушки и присоединительные размеры должны точно совпадать с ответным фланцем, давление Ру – с давлением соединения. Для герметичности между заглушкой и фланцем ставят прокладку. Если участок глушится насовсем, дешевле и компактнее приварная эллиптическая заглушка. Если переключения частые и нужен быстрый доступ – поворотная. Где осевого места мало, вместо фланцевой ставят межфланцевую.

Частые вопросы

Чем фланцевая заглушка отличается от эллиптической?

Эллиптическая приваривается к торцу трубы и снимается только срезкой – это постоянное глушение. Фланцевая крепится болтами к ответному фланцу и снимается за минуты – это временное перекрытие под ревизию или ремонт.

Глухой фланец и фланцевая заглушка – это одно и то же?

Да. Глухой фланец – второе название фланцевой заглушки: тот же глухой диск с отверстиями под крепёж, без центрального прохода.

Как подобрать давление заглушки?

Ру заглушки должно быть не ниже Ру фланцевого соединения. На пар, нефтепродукты и линии под давлением от 1,6 МПа берут заглушки и крепёж повышенного класса, на воду и отопление достаточно Ру 6–16.

Заглушки фланцевые стальные
