Заглушки фланцевые ЗФ чугунные ВЧШГ – литые круглые диски с фланцевым соединительным контуром, для герметичного перекрытия фланцевого конца трубопровода или арматуры. Корпус заглушки – высокопрочный чугун с шаровидным графитом, наружное и внутреннее покрытие – эпоксидное или цинково-эпоксидное «Цинкаль». Применяются на консервации участков магистрального водовода, на временных концевых точках развивающейся сети, на технологических операциях гидроиспытаний, при выводе ветки из эксплуатации без вырезки участка. Производятся по ГОСТ ISO 2531-2012 и СП 66.13330.2020.
На складе в Москве у нас 11 позиций заглушек фланцевых ЗФ чугунных ВЧШГ, Ду-50 – Ду-600. Доставка по России – любой ТК.
Конструкция и материалы

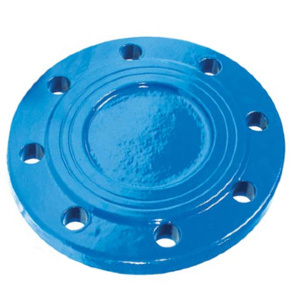

Заглушка ЗФ – круглый литой диск с прилитым фланцем по ГОСТ ISO 2531-2012. По периметру – болтовые отверстия под штатные шпильки фланцевого соединения; центральная часть – сплошной диск без проходного отверстия. На большие Ду (от Ду-300) диск изготавливается с рёбрами жёсткости на внешней стороне для уменьшения прогиба под рабочим давлением.
Материал корпуса – высокопрочный чугун с шаровидным графитом (EN-GJS-500-7 / GGG-50) по ГОСТ ISO 2531-2012. Покрытие – эпоксидное (краска порошковая) или цинково-эпоксидное «Цинкаль» – уточняется в карточке товара. Для контакта с питьевой водой покрытие проходит санитарную сертификацию по нормам РФ.
Размеры и параметры
- Условный диаметр – Ду-50, Ду-65, Ду-80, Ду-100, Ду-150, Ду-200, Ду-250, Ду-300, Ду-400, Ду-600 на складе. До Ду-1000 – под заказ.
- Рабочее давление – по умолчанию заглушка рассчитана на Ру-10 / Ру-16 серии фланцев ГОСТ ISO 2531-2012. Версия Ду-300 на Ру-16 поставляется отдельным артикулом.
- Стандарты – ГОСТ ISO 2531-2012 (основной), СП 66.13330.2020 (наружные сети водоснабжения и канализации), ТУ 1460-035-50254094 (АКВАТЕХКОМПЛЕКТ).
- Покрытие – эпоксидное или цинково-эпоксидное «Цинкаль», совместимо с питьевой водой.
Где применяют
Типовые узлы установки заглушки ЗФ:
- Консервация участков – при выводе ветки магистрали из эксплуатации без вырезки и сварки заглушка ставится на фланец задвижки или фасонной части в колодце; ветка остаётся в проектном положении для последующего восстановления.
- Временные концевые точки – на развивающейся сети, где магистраль строится поэтапно, заглушка перекрывает конец проложенного участка до прихода следующей очереди строительства.
- Гидроиспытания – проверка плотности участка магистрали под давлением: заглушка временно ставится на фланец, проводится испытание, затем демонтируется под подключение следующего узла.
- Тупиковые ветки пожарной сети – заглушка на торцевом фланце пожарного гидранта или подставки ППФ при изменении планировки сети.
На стальных трубопроводах заглушки выполняются обычно как приварные эллиптические днища по ГОСТ 6533-78; чугунная фланцевая заглушка применяется именно там, где соединение разборное – чтобы вернуть участок в эксплуатацию без сварочных работ.
См. также в каталоге: Патрубки фланцевые ПФ (на торце которых ставится заглушка ЗФ), Фланцы ПГ (для перекрытия конца под пожарный гидрант), все фасонные части.
