Фланцы ПГ – специальные фланцы для присоединения пожарного гидранта к пожарной подставке или магистральному трубопроводу. В отличие от стандартных фланцев общего назначения по ГОСТ 33259-2015, фланец ПГ имеет геометрию по серии сборника конструкций СК 2109-92: фиксированный болтовой круг, диаметр прохода и присоединительные размеры, согласованные с фланцем гидранта по ГОСТ 8220-85 и фланцем подставки ППФ. Производство КЗСД (Казань), исполнения с толщиной диска 12 и 16 мм под разные модели гидрантов.
На складе в Москве у нас 3 позиции фланцев ПГ от КЗСД – ФПГ 12 мм и ФПГ 16 мм. Доставка по России – любой ТК.
Назначение и конструкция
Пожарный гидрант – подземная или надземная колонка с фланцевым нижним концом, устанавливаемая на узле пожарного водоснабжения. Чтобы подключить гидрант к магистральному водопроводу, между фланцем гидранта и фланцем магистрали или пожарной подставки ставится фланцевая прокладка и затягивается болтовое соединение. Фланец ПГ – именно тот элемент, к которому крепится фланец нижней части гидранта; геометрия фланца стандартизирована для всех гидрантов российского производства (ГОСТ 8220-85), что обеспечивает взаимозаменяемость моделей разных заводов.

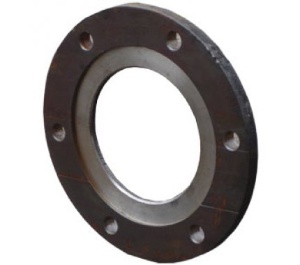

Корпус – литой стальной диск с прилитым присоединительным буртом, проходное отверстие соответствует диаметру выпуска гидранта (Ду-125 для большинства моделей). Болтовые отверстия выполняются по болтовому кругу, согласованному с ГОСТ 8220-85. Поставляется в исполнениях с толщиной диска 12 мм и 16 мм – 16 мм для гидрантов высоких типов и сетей с повышенным давлением.
Размеры и параметры
- Производитель – КЗСД (Казанский завод). Серия СК 2109-92.
- Толщина диска – 12 мм (стандартное исполнение) и 16 мм (для гидрантов высоких типов).
- Болтовой круг – по ГОСТ 8220-85 (фланец нижнего конца пожарного гидранта). Совместим с фланцами подставки ППФ.
- Проходное отверстие – Ду-125, под стандартный выпуск пожарного гидранта.
- Совместимость – со всеми моделями гидрантов российского производства, отвечающими ГОСТ 8220-85.
Где применяют
Фланец ПГ ставят на узле пожарного водоснабжения между нижним концом гидранта и магистральной частью узла:
- На пожарной подставке ППФ – верхний фланец подставки соединяется с фланцем ПГ, к которому затем крепится гидрант.
- На пожарной подставке тройниковой ППТФ или крестовой ППКФ – фланец ПГ на вертикальном ответвлении под гидрант.
- На отдельной точке подключения гидранта к магистральному трубопроводу через переходный фланец.
При замене старого гидранта на новый фланец ПГ остаётся на месте: меняется только сам гидрант, а фланцевое соединение разбирается и собирается с новой прокладкой. Поэтому в проектных решениях фланец ПГ – стандартный элемент узла пожарного водоснабжения, рассчитанный на срок службы магистрального трубопровода.
См. также в каталоге: Пожарные подставки ППФ (на которые устанавливается фланец ПГ), Фланцы переходные (для согласования болтового круга между фланцами разных стандартов), все фасонные части.
