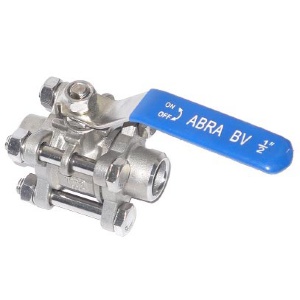

Кран шаровой нержавеющий под приварку

Спецификация деталей кранов NK BE

№	Деталь	Материал
1	Приварной патрубок	304		316
2	Прокладка		PTFE
3	Седло		PTFE
4	Шар	304		316
5	Корпус	304		316
6	Шпилька	304		316
7	Шайба гровера	304		316
8	Гайка	304		316
9	Шток	304		316
10	Уплотнитель		PTFE
11	Набивка сальника		PTFE
12	Сальник		PTFE
13	Ручка	304+PVC		316+PVC
14	Шайба гровера	304		316
15	Гайка	304		316

Таблица размеров и характеристик кранов NK BE

Размер		L	d	D	T	H	W	Масса
1/2	DN15	150	15	21,3	2.1	55	120	0.6
3/4	DN20	155	20	26,9	2.1	66	135	0.8
1	DN25	186	25	33,7	2.8	71	160	1.15
1 1/4	DN32	195	32	42,4	2.8	81	170	1.65
1 1/2	DN40	231	38	48,3	2.8	87	190	2.285
2	DN50	243	50	60,3	2.8	94	220	3.35
2 1/2	DN65	290	64	76,1	3.0	119	280	5.8
3	DN80	302	76	88,9	3.0	125	280	8.3
4	DN100	326	100	114,3	3.0	159	330	13.5
5	DN125	360	125	141,3	3.4	186	330
6	DN150	390	150	168,3	3.4	207	330
Размеры указаны в мм, масса - в кг

Краны шаровые нержавеющие приварные

Чтобы принять решение об использовании изделий, стоит ознакомиться с их преимуществами. Устанавливая в систему кран нерж. под приварку, вы получите:

• быстрый монтаж;
• отсутствие необходимости в применении дополнительных деталей и материалов;
• низкую цену;
• прочность;
• экономию, нет необходимости использовать уплотнители на кран нержавеющий под приварку;
• однородную внутреннюю поверхность в трубопроводе.

Шаровое устройство имеет высокие показатели при эксплуатации. Полностью открытый проход обеспечивает стабильность потоку жидкости. При этом кран шаровой нержавеющий под приварку функционирует в обоих направлениях, а ставится он в удобном положении. Стыковка запорного элемента с трубопроводом на сварке обеспечивается на молекулярном уровне. При расплавлении металл в месте сварки начинает перемешиваться, образуя однородный стыковой шов. Отличается кран нержавейка под приварку стойкостью к вибрациям, ему не страшны механические высокие нагрузки.

Где устанавливается кран нж под приварку

Вышеперечисленные преимущества позволяют использовать такие затворы в местах, где устройства, фиксируемые на резьбе, не выдерживают воздействия извне, и ставить опасно. Применяется кран AISI приварной на трубопроводах, перевозимых на транспорте цистерн и емкостей. Устанавливаются элементы в производстве на линиях, которые испытывают большие нагрузки, всевозможные вибрации. Не обходятся без запоров системы, работающие под высоким давлением, и транспортирующие агрессивные среды. Применяется кран нержавейка под приварку при обустройстве систем, которые транспортируют горячую жидкость.

Особенности установки приварных кранов Монтаж элементов на серьезных трубопроводах предъявляет соблюдение особых требований. На магистралях нельзя допускать утечки транспортируемых веществ. Чтобы закрепить кран нержавейка под приварку, мастера должны обязательно иметь сертификацию деятельности. Перед монтажом запорного элемента определяется его местоположение и замеряются размеры. Рукоятка изделия должна плавно передвигаться, не упираясь ни в какую преграду. Когда кран AISI под приварку устанавливается на участке трубопровода горизонтально, запор необходимо предварительно открыть. При установке изделия вертикально приварку вверху патрубка необходимо выполнять при открытом запоре. Это предохранит кран шаровой нержавеющий приварной от попадания окалины и порчи. Шов внизу элемента выполняется, когда он закрыт, чтобы в трубе не появилась тяга из-за сварки.

Когда кран нерж. приварной не помещается в выбранном пространстве, подрезается магистраль, патрубок запора остается невредимым. После завершения работы нужно подождать, пока место сварки полностью не остынет. Пользоваться рукояткой, когда кран нержавейка приварной горячий, запрещено. После опрессовки системы проводятся гидродинамические испытания. В бытовых сетях кран AISI 304 приварной проверяется на герметичность только зрительно, после открытия подачи воды. Если вам нужно купить кран AISI 304 под приварку, обращайтесь в нашу компанию Для этого оставляйте заявку на сайте
