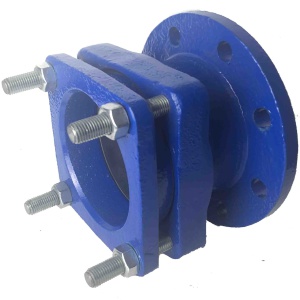

Патрубки компенсационные ПФРК – исполнение с фланцевым концом для подключения арматуры и удлинённым компенсационным раструбом с резиновым уплотнением для соединения с трубой ВЧШГ или ПЭ. От стандартного ПФР отличается увеличенным ходом раструбного уплотнения: гладкий конец трубы может перемещаться внутри раструба в осевом направлении, оставаясь герметичным. Это даёт узлу компенсацию температурных деформаций трубопровода, осевых подвижек грунта и просадки оснований без перенапряжения корпусов арматуры. Корпус – высокопрочный чугун с шаровидным графитом с внутренним цементно-песчаным покрытием по ГОСТ ISO 2531-2012, СП 66.13330 и ТУ 1460-035-50254094.
На складе в Москве у нас 8 позиций ПФРК от КЗСД, Ду-100 – Ду-300, два исполнения по длине раструба – Б (стандартное) и удлинённое. Со склада в Москве по России любой ТК.
Где применяют
ПФРК ставят на узлах, где подземный трубопровод подвержен осевым подвижкам: на пересечении проседающих грунтов, в зонах сезонного промерзания, на трассах через насыпи и подсыпки. Типовая компоновка – перед фланцевой задвижкой на вводе в колодец: при просадке трубы в грунте раструб ПФРК воспринимает перемещение, задвижка остаётся ненагруженной. Второе типовое применение – подключение фланцевой арматуры к водоводу из полиэтилена: гладкий ПЭ-конец заходит в компенсационный раструб с резиновым кольцом, и узел получает герметичность одновременно с допуском по диаметру вдвигаемой трубы.
Размеры и параметры
- Условный диаметр – Ду-100, Ду-150, Ду-200, Ду-250, Ду-300. Крупнее – по запросу.
- Рабочее давление – Ру-10 и Ру-16. Присоединительные размеры фланца по ГОСТ ISO 2531-2012, совместимы с фланцевой запорной арматурой того же класса давления.
- Компенсационный ход раструба – ±15–20 мм от номинальной длины вдвигания. Зависит от типоразмера и исполнения.
- Исполнения по длине – Б (стандартное короткое) и удлинённое исполнение для участков с большой ожидаемой подвижкой.
Сравнение с соседними деталями
В отличие от муфты ПФРК, у которой два конца – фланец и раструб без жёсткой опоры по продольной оси, патрубок ПФРК конструктивно жёстче и применяется как отрезок с фиксированным положением фланца. От ПФР отличается компенсационным раструбом: ПФР рассчитан на стандартное вдвигание гладкого конца ВЧШГ-трубы без хода, ПФРК принимает осевое перемещение трубы под нагрузкой. На участках с возможным демонтажом арматуры под давлением вместо ПФРК ставят демонтажную вставку – у неё иная функция: телескопическая длина для замены задвижки, а не компенсация подвижек грунта.
Соседние позиции каталога: Патрубки фланцевые ПФ (все исполнения), Муфты ПФРК, Муфты ДРК, Кольца уплотнительные Тайтон для раструбных стыков.
