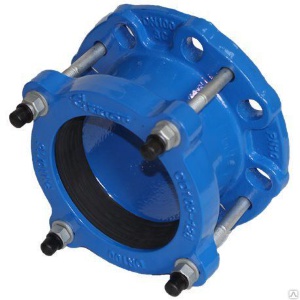

Муфты ПФРК – подвижное фланцево-раструбное компенсационное соединение для трубопроводов наружного водоснабжения и пожарного водоснабжения. С одной стороны корпуса – стандартный фланец под арматуру, с другой – компенсационный раструб с резиновым уплотнением, в который вдвигается гладкий конец трубы из стали, ВЧШГ или полиэтилена. Раструб допускает осевое перемещение трубы внутри корпуса и приём диаметра с допуском, поэтому ПФРК работает как универсальный переход между фланцевой арматурой и трубой из любого материала с гладким концом. Это самая ходовая позиция раздела фасонных частей: муфта закрывает типовую задачу подключения задвижки или затвора к разнородному трубопроводу без сварки.
На складе в Москве у нас 54 позиции ПФРК от Benarmo, АКВАТЕХКОМПЛЕКТ и Сектор, Ду-50 – Ду-600. Диапазон складских позиций 50/65/80/100/125/150/175/200/250/300/350/400/500/600 мм. Доставка по России – любой ТК.
Конструкция и модификации
Корпус ПФРК – высокопрочный чугун с шаровидным графитом с внутренним цементно-песчаным покрытием. Раструбная часть закрывается прижимным фланцем с болтами, которые поджимают резиновое уплотнение к гладкому концу вдвинутой трубы. Стандартное исполнение ПФРК принимает трубу с допуском ±15–20 мм от номинального наружного диаметра – это покрывает разброс размеров между ВЧШГ-трубой и стальной трубой того же Ду. Модификация ПФРК-Е выпускается специально под ПЭ-трубы, наружный диаметр которых точно совпадает с номинальным Ду: в исполнении -Е раструб подобран под фиксированный Дн (например, Дн 110-110 для Ду-100), и допуск по диаметру меньше – в обмен на надёжный обжим тонкостенного полимера.
Где применяют
ПФРК – основное соединительное звено в узлах, где фланцевая арматура подключается к трубопроводу из другого материала: стальная задвижка на ПЭ-вводе, чугунная задвижка ВЧШГ на стальной магистрали, обратный клапан на участке смешанной прокладки. На колодцах пожарного водоснабжения ПФРК ставится между гидрантной подставкой и подводящей трубой, на узлах ввода в здание – между уличной магистралью и подвальным фланцевым подвалом. Компенсационная функция раструба принимает осевые подвижки грунта и температурные деформации, что важно на наружных подземных сетях.
Размеры и параметры
- Условный диаметр – Ду-50, Ду-65, Ду-80, Ду-100, Ду-125, Ду-150, Ду-175, Ду-200, Ду-250, Ду-300, Ду-350, Ду-400, Ду-500, Ду-600. Самые ходовые – Ду-100, Ду-150, Ду-200, Ду-300.
- Рабочее давление – Ру-10 и Ру-16; стандартное исполнение Ру-10/16 покрывает оба класса.
- Принимаемый диаметр трубы (Дн) – указан в наименовании каждой позиции как диапазон в скобках, например «Дн 108-128» для Ду-100 стандартного исполнения и «Дн 110-110» для Ду-100 исполнения -Е под ПЭ-трубу.
- Бренды – Benarmo, АКВАТЕХКОМПЛЕКТ и Сектор, все три производителя представлены в складских остатках.
Сравнение с соседними деталями
От муфты ДРК отличается фланцем с одной стороны: ДРК – двойной раструб без фланца, ПФРК – фланец + раструб. ДРК соединяет две гладких трубы между собой, ПФРК подключает фланцевую арматуру к гладкому концу трубы. От патрубка ПФРК муфта отличается отсутствием жёсткой строительной длины: муфта корпусно короче и предназначена для соединения, патрубок длиннее и работает как монтажная вставка. От муфты надвижной МН – областью применения: МН рассчитана на канализационные безраструбные трубы SML, ПФРК – на напорный водопровод.
