Муфты ДРК соединительные
| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Напишите или прикрепите заявку и свои реквизиты - и мы сможем выслать Вам счет в течение 30-60 минут.
Ответ по нестандартным заказным позициям в течение дня.
| № | Наименование | Материал |
|---|---|---|
| 1 | Корпус муфты | Сталь |
| 2 | Прижимное кольцо | Ковкий чугун GGG50 |
| 3 | Манжета | EPDM |
| 4 | Болт | Оцинкованная сталь |
| 5 | Шайба | Оцинкованная сталь |
| 6 | Гайка | Оцинкованная сталь |
| 7 | Колпачок | Пластик |
| Ру, МПа | Ду, мм | Дн, мм | D, мм | L1, мм | Болт-MXL | Вес, кг | |||
|---|---|---|---|---|---|---|---|---|---|
| S* | L* | S | L | S | L | ||||
| 1,0/1,6 | 50 | 59-72 | 165 | 95 | 190 | 2-M12×170 | 2-M12×260 | 2,4 | 2,8 |
| 80 | 88-103 | 185 | 95 | 190 | 4-M12×180 | 4-M12×280 | 3,7 | 4,5 | |
| 100 | 109-128 | 225 | 95 | 190 | 4-M12×180 | 4-M12×280 | 4,3 | 5,2 | |
| 150 | 159-182 | 275 | 110 | 190 | 4-M12×210 | 4-M12×280 | 6,4 | 7,5 | |
| 200 | 218-235 | 315 | 130 | 190 | 4-M12×220 | 4-M12×280 | 9,4 | 10,8 | |
| *S - стандартный размер, *L - удлиненный размер. | |||||||||
Муфта ДРК
Соединение труб производят при помощи муфт, они позволяют получить надежную единую конструкцию без использования сварки. Муфта ДРК — один из многих видов металлопродукции в каталоге интернет-магазина компании «Гремир». Реализуем товар по низким ценам, предоставляем скидки, делаем доставку.
Конструкция муфты ДРК соединительной

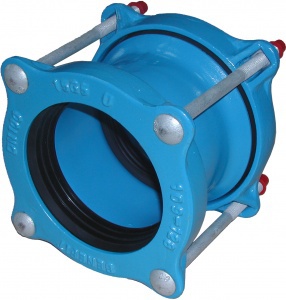

Конструкция и внешний вид муфты ДРК для чугунных труб представлена на рисунке 1. Расшифровывается аббревиатура ДРК — Двойной Раструб Компенсационный. Соединительный механизм можно использовать для трубопроводов различного диаметра, произведенных из стали, чугуна, пластика и т.д.
Муфта применяется в системах водоснабжения и канализации, при водоподготовке, для перекачки стоков и вязких жидкостей.
Преимущества соединителя
Существует множество плюсов компенсационного раструба, среди основных:
- Надежность и долговечность: при производстве используют антикоррозийные материалы (чугун, ПЭ и другие) длительного срока службы.
- Большой обжимаемый диапазон: дает возможность соединять разные виды труб в пределах указанного диапазона.
- Простой монтаж: установка не вызывает сложностей за счет простоты конструкции.
Дополнительно срок службы увеличивает эпоксидное покрытие, наносимое электростатическим методом. Стандартные чугунные, пластиковые или стальные муфты выдерживают давление в 16МПа.
Правила монтажа
Перед монтажом необходимо убедиться, что труба стоит на опоре, ее концы не деформированы. Затем ослабляем стягивающие болты и надеваем изделие на трубопровод. На последнем этапе затягиваем болты, делаем это равномерно по диагонали до полной степени контакта поверхностей, не пережимаем.
Преимущества покупки в Gremir
При обращении за покупкой ДРК в интернет магазин «Гремир» вы получаете качественный товар по выгодным ценам. Наши специалисты ответят на все вопросы и помогут в выборе. Даем гарантии, делаем скидки оптовым покупателям, работаем с юридическими и физическими лицами. Доставим товар по Москве, области и в регионы. Обращайтесь!
