Фланцы с исполнением уплотнительной поверхности

Фланцы с исполнением уплотнительной поверхности (выступ-впадина) – стальные фланцы, у которых привалочная плоскость выполнена не гладкой, а с кольцевым выступом или ответной впадиной. Выступ одного фланца входит во впадину второго, прокладка запирается в замкнутом объёме и не выдавливается рабочим давлением, поэтому такое уплотнение ставят на ответственных и высоконапорных стыках, где гладкого пояска недостаточно.

В составе категории – фланцы из стали 20 с уплотнением выступ-впадина: исполнения E (выступ) и F (впадина) по ГОСТ 33259-2015 и исполнения 2 (выступ) и 3 (впадина) по ГОСТ 12820-80. Ду 15–1400, Ру 6–63.

Виды по исполнению

Исполнение E (выступ) ГОСТ 33259-2015 – кольцевой выступ, ставится в пару с впадиной F
Исполнение F (впадина) ГОСТ 33259-2015 – ответная поверхность с углублением под выступ E

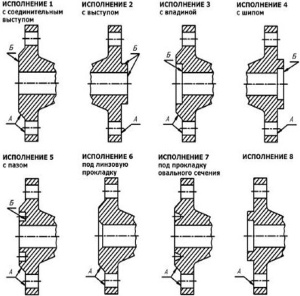

Исполнения 2 и 3 ГОСТ 12820-80 – выступ и впадина по отменённому стандарту, для ремонта старых линий

Как стыкуются

Поверхности с исполнением работают только в паре: выступ (E или исп. 2) входит во впадину (F или исп. 3) ответного фланца. Два одинаковых исполнения соединить нельзя, поэтому при заказе берут оба ответных фланца – выступ и впадину. Выступ-впадину выбирают там, где гладкая поверхность не гарантирует герметичность: повышенное давление, вибрация, токсичные и взрывоопасные среды, где недопустимо выдавливание прокладки. Шип-паз (исполнения C и D по ГОСТ 33259-2015) – более жёсткий вариант фиксации, в данной категории не представлен.

Характеристики

Ду – 15–1400.
Ру – 6–63.
Материал – сталь 20.
Уплотнение – выступ-впадина: E/F по ГОСТ 33259-2015, исп. 2/3 по ГОСТ 12820-80.
Стандарт – ГОСТ 33259-2015, ГОСТ 12820-80.
