Фланцы с исполнением ГОСТ 12820-2001

Фланцы с исполнением сталь 20

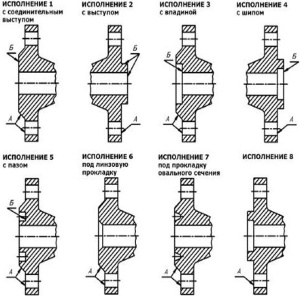

Чтобы соединить элементы в системе трубопроводов, используется такое приспособление, как фланец плоский стальной 2 исполнения или какого-либо другого из 9, установленных Государственным стандартом. По внешнему виду – это металлический диск с отверстиями и выступом, который предназначен для укладки в нем прокладочных материалов. Для создания жесткого герметичного соединения ответная деталь имеет соответствующие параметры и впадину. Таким элементом является фланец плоский стальной 3 исполнения. Первый компонент в системе трубопроводов приваривается к одной трубе, второй - к другой. Между ними укладывается прокладка, и оба стягиваются болтами.

По конструкции фланцы 2 и 3 исполнений – плоские диски с большим отверстием по центру для подачи рабочей среды и несколькими отверстиями, расположенными по диаметру, для крепежных элементов. Устанавливается и фиксируется сваркой сначала один фланец плоский стальной 2 исполнения или 3. Затем к ним присоединяется зеркально ответный. Обе детали плотно стягиваются между собой. Для этого используются болты или шпильки с гайками. Чтобы не сомневаться в выборе изделий, стоит познакомиться, какими преимуществами обладают стальные фланцы для трубопроводов 2 и 3 исполнений.

К ним относятся:

• функциональность;
• возможность использования в трубопроводах, поставляющих разные среды, включая агрессивные;
• простой монтаж;
• надежность и герметичность соединения;
• долговечность использования при температуре от -70 до +450°C;
• приемлемая стоимость.

Технология изготовления фланцев

Изготавливается фланец плоский стальной 3 исполнения или 2 из заготовок, полученных несколькими способами: горячей штамповкой, газовой резкой или центробежным электрошлаковым литьем. При первом методе изготовления сталь разогревается до определенной температуры и подается на пресс для штамповки. Газовая резка выполняется с использованием газорезательной машины. В этом случае из стального листа заданной толщины вырезается заготовка определенного диаметра. После получения заготовки любым способом она поступает на механический участок. На токарном станке обрабатывается фланец плоский стальной 2 исполнения или 3 по наружному диаметру, по торцам, растачивается центральное отверстие. Далее в детали 2 исполнения формируется выступ, а в 3 – впадина. В специальном кондукторе сверлятся отверстия под установку крепежных элементов.

Выбирая комплект стальных фланцев, следует учитывать несколько их параметров: диаметры (наружный и Ду), толщину, массу, материал, выдерживаемое номинальное давление. Все эти характеристики указаны в маркировке изделия. Чтобы купить фланец плоский стальной 2 исполнения и ответный 3, обращайтесь на сайт нашей компании https://gremir.ru/flantsy/flantsy-s-ispolneniem/flantsy-s-ispolneniem-stal-20/ и оставляйте заявку.
