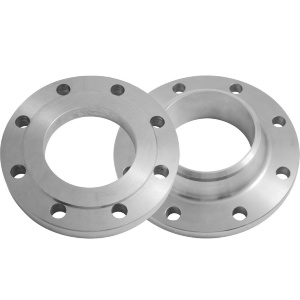

Фланцы из стали 20 – разъёмные соединительные детали из углеродистой конструкционной стали для стыковки труб, арматуры и оборудования. Сталь 20 – самый массовый материал стальных фланцев: уверенно держит рабочую среду в диапазоне примерно от –30 до +425 °C, сваривается встык с трубой из той же марки, обходится дешевле легированных и нержавеющих сталей. Для климатического холода ниже –30 °C вместо неё берут 09Г2С, для агрессивных сред – нержавеющую 12Х18Н10Т.
В составе категории – плоские приварные, воротниковые, свободные на приварном кольце и резьбовые фланцы из стали 20 по действующему ГОСТ 33259-2015 и по отменённым, но востребованным в ремонте ГОСТ 12820-80, 12821-80, 12822-80. Размерный ряд Ду 15–1400, давление Ру 6–160.
Виды фланцев из стали 20
Характеристики
- Условный проход – Ду 15–1400.
- Давление – Ру 6–25 для плоских и свободных, до Ру 160 для воротниковых.
- Температура среды – от –30 до +425 °C.
- Материал – сталь 20, углеродистая конструкционная.
- Присоединение – приварка встык (плоские, воротниковые), резьба (резьбовые).
- Стандарт – ГОСТ 33259-2015; ГОСТ 12820/12821/12822-80; резьбовые по ГОСТ 12815-80 и DIN 2566.
Как выбрать
Тип фланца определяет давление и характер нагрузки. До Ру 25 на воде, отоплении и общепромышленных линиях ставят плоский приварной – он проще и дешевле. На паре, при Ру 40 и выше, вибрации и термоциклировании берут воротниковый: коническая шейка плавно передаёт напряжение от трубы к фланцу. Свободный на кольце выбирают там, где трубу нельзя проворачивать для совмещения отверстий, и при стыковке нержавеющей линии – кольцо из рабочего материала, фланец из стали 20. Резьбовой нужен, когда сварка невозможна.
Сталь 20 закрывает большинство задач при умеренных температурах. Если линия работает на морозе ниже –30 °C, углеродистая сталь становится хрупкой – переходят на 09Г2С. Для пищевых, химических и других агрессивных сред нужна нержавейка.
Частые вопросы
Чем фланец из стали 20 отличается от 09Г2С?
Геометрия и присоединительные размеры одинаковы – различается стойкость к холоду. Сталь 20 рассчитана примерно до –30 °C, ниже она охрупчивается. Низколегированная 09Г2С работает до –70 °C и применяется на северных и наружных трубопроводах. Для отапливаемых помещений и обычного климата сталь 20 предпочтительнее по цене.
Какой фланец из стали 20 ставить на высокое давление?
Воротниковый по ГОСТ 33259-2015 – он выпускается до Ру 160. Плоский приварной ограничен Ру 25, свободный на кольце – Ру 25. На паропроводах и магистралях с переменной нагрузкой плоский фланец не применяют.
Чем ГОСТ 33259-2015 отличается от старых 12820/12821/12822?
ГОСТ 33259-2015 – действующий с 2017 года сводный стандарт на все типы фланцев. ГОСТ 12820-80 (плоские), 12821-80 (воротниковые), 12822-80 (свободные) отменены, но остаются в проектной документации объектов до 2017 года. Присоединительные размеры в большинстве типоразмеров совпадают; при указании конкретного стандарта в проекте поставляют точно по нему.
