Фланец стальной воротниковый ГОСТ 33259 2015

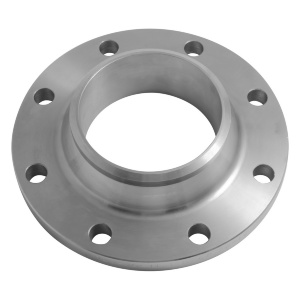

Фланцы стальные воротниковые ГОСТ 33259

Для соединения отдельных частей трубопроводов и арматуры к ним: запорной, регулирующей, насосов и другого оборудования применяются фланцы воротниковые ГОСТ 33259-2015. Рабочая температура изделий может достигать +600°С, с номинальным давлением до PN 250. Монтируют изделия в местах, где требуется обеспечить прочное соединение, но при необходимости проводить его демонтаж.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!
АртикулНаименованиеЦена (с НДС)*Кол-во
1184509Фланец воротниковый стальной 50-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 10 атм.880 руб.
1184510Фланец воротниковый стальной 65-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 10 атм.1 069 руб.
1184511Фланец воротниковый стальной 80-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 10 атм.1 089 руб.
1184512Фланец воротниковый стальной 100-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 10 атм.1 560 руб.
1184513Фланец воротниковый стальной 125-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 10 атм.1 929 руб.
1184514Фланец воротниковый стальной 150-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 10 атм.2 594 руб.
1184515Фланец воротниковый стальной 200-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 10 атм.3 279 руб.
1184516Фланец воротниковый стальной 250-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - 10 атм.4 316 руб.
1184517Фланец воротниковый стальной 300-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - 10 атм.5 582 руб.
1184518Фланец воротниковый стальной 350-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 350 мм. Давление Ру(Pn) - 10 атм.7 625 руб.
1184519Фланец воротниковый стальной 400-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 400 мм. Давление Ру(Pn) - 10 атм.9 139 руб.
1184520Фланец воротниковый стальной 500-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 500 мм. Давление Ру(Pn) - 10 атм.14 812 руб.
1184521Фланец воротниковый стальной 600-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 600 мм. Давление Ру(Pn) - 10 атм.14 876 руб.
1184522Фланец воротниковый стальной 700-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 700 мм. Давление Ру(Pn) - 10 атм.20 394 руб.
1184523Фланец воротниковый стальной 800-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 800 мм. Давление Ру(Pn) - 10 атм.22 408 руб.
1184524Фланец воротниковый стальной 900-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 900 мм. Давление Ру(Pn) - 10 атм.31 203 руб.
1184525Фланец воротниковый стальной 1000-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 1000 мм. Давление Ру(Pn) - 10 атм.31 662 руб.
1184526Фланец воротниковый стальной 1200-10-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 1200 мм. Давление Ру(Pn) - 10 атм.48 142 руб.
1184527Фланец воротниковый стальной 15-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 16 атм.473 руб.
1184528Фланец воротниковый стальной 20-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 16 атм.394 руб.
1184529Фланец воротниковый стальной 25-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 16 атм.578 руб.
1184530Фланец воротниковый стальной 32-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 16 атм.625 руб.
1184531Фланец воротниковый стальной 40-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 16 атм.918 руб.
1184532Фланец воротниковый стальной 50-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 16 атм.933 руб.
1184533Фланец воротниковый стальной 65-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 16 атм.1 325 руб.
1184534Фланец воротниковый стальной 80-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 16 атм.1 613 руб.
1184535Фланец воротниковый стальной 100-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 16 атм.1 866 руб.
1184536Фланец воротниковый стальной 125-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 16 атм.1 958 руб.
1184537Фланец воротниковый стальной 150-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 16 атм.3 421 руб.
1184538Фланец воротниковый стальной 200-16-11-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 16 атм.4 403 руб.
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Фланцы стальные воротниковые ГОСТ 33259-2015

Это сложная по форме конструкция, в составе которой две ступени и переходной конический поясок. Диаметр центрального отверстия фланца соответствует размеру рабочего сечения присоединяемого трубопровода. На опорной части, большей по диаметру, размещены крепежные отверстия и присоединительный конус, который служит для облегчения стыковки с ответной деталью.

От опорной ступени с обратной стороны расположен плавный участок к шейке, который совпадает с наружным диаметром и толщиной стенки трубы, соединяемой с фланцем. Сопряжение соединяется встык и обваривается по кольцу сплошным швом. Тип выбранного сварного соединения определяет наличие разделки кромок или плоского торца.

Чтобы изготовить фланец воротниковый ГОСТ 33259-2015 приварной, используются конструкционные стали. Все материалы должны соответствовать определенным характеристикам. Основные из них: • предел прочности – более 350 Мпа;

  • хорошая свариваемость;
  • отсутствие растрескиваний и образований флокенов.

При отсутствии в системе высокой нагрузки и повышенной температуры можно использовать углеродистые марки сталей. Если фланцы воротниковые ГОСТ 33259-2015 будут устанавливаться в трубопроводах для горячих цехов, для нужд энергетики или в теплообменном оборудовании, для их изготовления берутся легированные стали. Использование в их составе кремния, хрома, марганца и молибдена увеличивают теплостойкость материала. Они не уменьшают своих прочностных свойств под воздействием высокой температуры. При постоянном контакте с агрессивными средами или работе на участках с экстремальными температурами в химической и перерабатывающей промышленности применяются высоколегированные стали, в которых повышенное содержание хрома и никеля. Такие сплавы отличаются высокой стойкостью к коррозии, к воздействию кислот и щелочей.

Особенности стальных воротниковых фланцев

Чтобы изготовить заготовку под фланец воротниковый ГОСТ 33259-2015, применяются один из двух методов: штамповка или поковка. Их получают за счет пластической деформации – осаждения в требуемую форму, с последующей механической доработкой посадочных мест и отверстий под крепеж. При единичном выпуске может использоваться сортовой прокат круглого сечения с последующей механической обработкой.

Монтаж воротникового фланца ГОСТ 33259-2015 Прежде чем приобретать фланец стальной воротниковый ГОСТ 33259-2015, стоит иметь в виду, что его монтаж возможен лишь наложением сварного шва при соединении встык торца трубы и «воротника» фланца, что значительно облегчает его установку и уменьшает время. Вы можете приобрести фланец стальной воротниковый ГОСТ 33259-2015 в нашей компании ГРЕМИР. Чтобы заказать изделие, вам достаточно сделать звонок нашему менеджеру по контактным телефонам или оформить на сайте заявку. После оплаты заказа вы получите продукцию на указанный вами адрес.
