Фланцы свободные с кольцом ГОСТ 33259 2015

Фланцы стальные свободные с кольцом ГОСТ 33259

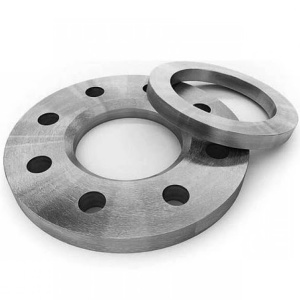

Стальная конструкция из двух колец – приварного и свободного, представляет собой фланец свободный на приварном кольце. Внутренний элемент может иметь величину условного прохода 10 – 500 мм и фиксироваться на трубе накладкой двух сварных швов, обеспечивая герметичность узла. Свободная деталь с большим диаметром крепится на трубу с некоторым зазором и служит для стягивания и надежной фиксации соединения.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
1184630Фланец свободный стальной 15-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 6 атм.по запросу
1184631Фланец свободный стальной 20-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 6 атм.по запросу
1184632Фланец свободный стальной 25-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 6 атм.по запросу
1184633Фланец свободный стальной 32-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 6 атм.по запросу
1184634Фланец свободный стальной 40-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 6 атм.по запросу
1184635Фланец свободный стальной 50-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 6 атм.по запросу
1184636Фланец свободный стальной 65-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 6 атм.по запросу
1184637Фланец свободный стальной 80-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 6 атм.по запросу
1184638Фланец свободный стальной 100-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 6 атм.по запросу
1184639Фланец свободный стальной 125-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 6 атм.по запросу
1184640Фланец свободный стальной 150-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - 6 атм.по запросу
1184641Фланец свободный стальной 175-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 175 мм. Давление Ру(Pn) - 6 атм.по запросу
1184642Фланец свободный стальной 200-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 200 мм. Давление Ру(Pn) - 6 атм.по запросу
1184643Фланец свободный стальной 225-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 225 мм. Давление Ру(Pn) - 6 атм.по запросу
1184644Фланец свободный стальной 250-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - 6 атм.по запросу
1184645Фланец свободный стальной 300-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - 6 атм.по запросу
1184646Фланец свободный стальной 350-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 350 мм. Давление Ру(Pn) - 6 атм.по запросу
1184647Фланец свободный стальной 400-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 400 мм. Давление Ру(Pn) - 6 атм.по запросу
1184648Фланец свободный стальной 450-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 450 мм. Давление Ру(Pn) - 6 атм.по запросу
1184649Фланец свободный стальной 500-6-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 500 мм. Давление Ру(Pn) - 6 атм.по запросу
1184650Фланец свободный стальной 15-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 15 мм. Давление Ру(Pn) - 10 атм.по запросу
1184651Фланец свободный стальной 20-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 20 мм. Давление Ру(Pn) - 10 атм.по запросу
1184652Фланец свободный стальной 25-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 25 мм. Давление Ру(Pn) - 10 атм.по запросу
1184653Фланец свободный стальной 32-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 32 мм. Давление Ру(Pn) - 10 атм.по запросу
1184654Фланец свободный стальной 40-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 40 мм. Давление Ру(Pn) - 10 атм.по запросу
1184655Фланец свободный стальной 50-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - 10 атм.по запросу
1184656Фланец свободный стальной 65-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - 10 атм.по запросу
1184657Фланец свободный стальной 80-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - 10 атм.по запросу
1184658Фланец свободный стальной 100-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - 10 атм.по запросу
1184659Фланец свободный стальной 125-10-02-1-B-Ст.20-IV ГОСТ 33259-2015Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - 10 атм.по запросу
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:

Фланцы свободные с кольцом ГОСТ 33259-2015

Такой фланец на свободном кольце имеет другое название – свободновращающийся. Давление в узле передается на приварной элемент фланцем на его заднюю поверхность.

К преимуществам конструкции относятся:

  • отсутствие контактов конструкции с жидкостью, которая содержится в основной трубе, что позволяет использовать для изготовления деталей углеродистую сталь, а трубы выполнены из коррозионностойкого материала; • возможность восстановить фланец стальной свободный на приварном кольце для повторного монтажа в системах: в таком соединении изнашиваются лишь приварные детали, а основные могут использоваться несколько раз, они не подвержены сильному износу;
  • применение при проведении монтажных работ в труднодоступных местах;
  • экономия при использовании фланцевого соединения: при необходимости его установки для дорогой трубы из нержавейки приваривается лишь кольцо, а соединения через свободные детали из обычной углеродистой стали стягивается болтами.

Следует иметь в виду, что условный проход и давление фланца, и кольца имеют одинаковые параметры. По желанию заказчика фланец на свободном кольце может поставляться вместе с приварным кольцом или без него. Возможна поставка таких элементов без фланцев. Свободные детали изготавливаются лишь одного исполнения, а приварные элементы имеют 7 разный исполнений: с выступом для соединения, просто с выступом, с обычной впадиной, со специальным шипом, с пазом, с шипом под фторопласт, с пазом под фторопласт – номера от 1 до 7 исполнения соответственно. Чтобы правильно купить фланец свободный на приварном кольце, необходимо знать его условное обозначение. Например, фланец 2-150х16 ст.09Г2С ГОСТ 33259-2015 обозначает: фланец свободный на приварном кольце, с исполнением 2, диаметром условного прохода – 150 мм, с условным давлением 1,6 Мпа, марка стали 09Г2С.

Устанавливается фланец стальной свободный на приварном кольце в такой последовательности: фланец надевается на торец трубы, сюда же ставится приварное кольцо и фиксируется на трубе сваркой. Сварные швы накладываются по внутреннему диаметру приварного кольца, один шов с наружной стороны кольца, второй – со стороны поверхности присоединительных элементов. Фланец остается свободным. При этом монтаж и демонтаж фланцевого соединения происходит проще, отпадает необходимость в сложном выравнивании соединительных отверстий прямых и ответных фланцев друг с другом.

Вы можете купить фланцы свободные с кольцом в Москве в компании ГРЕМИР. Заказать изделие можно, позвонив нашему менеджеру по контактному телефону. Заказ можно оформить на сайте. Вам доставят продукцию по указанному адресу. Приобретая фланцы свободные с кольцом в Москве в нашей компании, вы получите качественные изделия для обустройства вашего трубопровода.
