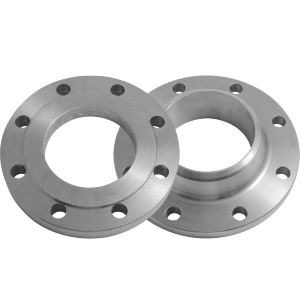

Фланцы стальные 09Г2С

Фланцы из стали 09Г2С – разъёмные фланцы из низколегированной марганцовисто-кремнистой стали для трубопроводов на холоде и под высоким давлением. Ключевое свойство 09Г2С – ударная вязкость при отрицательных температурах: фланцы сохраняют прочность до –70 °C, тогда как углеродистая сталь 20 на морозе охрупчивается. Поэтому 09Г2С берут на наружные и северные линии, газопроводы и объекты в исполнении ХЛ.

В составе категории – плоские приварные, воротниковые и свободные на кольце фланцы из стали 09Г2С по ГОСТ 33259-2015 и по отменённым 12820-80, 12821-80, 12822-80. Размерный ряд Ду 15–600, давление Ру 6–160.

Виды фланцев из 09Г2С

Плоские приварные ГОСТ 33259-2015 – действующий стандарт, до Ру 25
Плоские приварные ГОСТ 12820-80 – тот же тип, для ремонта
Воротниковые ГОСТ 33259-2015 – с шейкой, до Ру 160
Воротниковые ГОСТ 12821-80 – по старому стандарту, до Ру 40
Свободные на кольце ГОСТ 12822-80 – под демонтаж и стеснённый монтаж

Характеристики

Ду – 15–600.
Ру – 6–25 для плоских и свободных, до Ру 160 для воротниковых.
Температура – от –70 до +450 °C.
Материал – сталь 09Г2С, низколегированная.
Присоединение – приварка встык.
Стандарт – ГОСТ 33259-2015; ГОСТ 12820/12821/12822-80.

Когда нужна именно 09Г2С

На открытом воздухе, в северных регионах и на сезонно неотапливаемых объектах, где зимой среда и металл уходят ниже –30 °C. Газопроводы, эстакады, наружные технологические линии проектируют в холодостойком исполнении – здесь сталь 20 не проходит по ударной вязкости. По присоединительным размерам 09Г2С полностью совпадает с фланцами из стали 20, отличается только маркой и температурным классом. Для агрессивных сред вместо легированной стали берут нержавеющую 12Х18Н10Т.

Частые вопросы

Зачем переплачивать за 09Г2С вместо стали 20?

Только ради холода. При положительных температурах и в отапливаемых помещениях сталь 20 справляется и стоит дешевле. 09Г2С оправдана там, где рабочая или окружающая температура опускается ниже –30 °C: углеродистая сталь в этих условиях теряет вязкость и может разрушиться хрупко.

До какого давления выпускают фланцы 09Г2С?

Воротниковые по ГОСТ 33259-2015 – до Ру 160, плоские и свободные – до Ру 25. Сочетание холодостойкости и высокого давления делает 09Г2С основным материалом для ответственных наружных магистралей.
