Отводы стальные 90 градусов

Отводы 90 градусов из стали 20 – самый ходовой типоразмер поворотных деталей: прямой угол лежит в основе любой трубопроводной разводки, от стояков в зданиях до магистральных теплотрасс. Прямоугольный поворот выполняется одной деталью без подрезки и сегментной сварки.

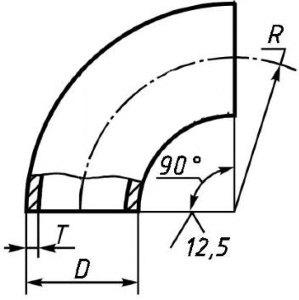

В составе категории – бесшовные отводы 90° по ГОСТ 17375-2001 (R = 1,5 Дн) и ГОСТ 30753-2001 (R = 1 Дн) от Ду-10 до Ду-1400 со стенкой 2–28 мм, а также шовные и гнутые 90° из ВГП-труб малых диаметров, включая резьбовые.

Характеристики

Угол поворота – 90°.
Материал – сталь 20 по ГОСТ 1050-2013, температура от –20 до +425 °C.
Диаметры – Ду 10–1400 (Дн 15–1440 мм), исполнения 1 и 2.
Толщина стенки – 2–28 мм.
Стандарты – ГОСТ 17375-2001, ГОСТ 30753-2001; шовные и гнутые – из труб ГОСТ 3262-75.

Применение и выбор

Отвод 90° ставят на каждом изломе трассы под прямым углом: обвязка котлов и насосов, повороты стояков, обход колонн и стен. Для протяжённых линий берут радиус 1,5 Дн – меньше гидравлическое сопротивление; в тесных узлах ИТП и котельных выручает короткий радиус 1 Дн по ГОСТ 30753. Если угол трассы не прямой, ту же ветку закрывают отводы 45° и 60°, а комбинация 90° + 30° даёт поворот на 120° без нестандартной детали.

Частые вопросы

Можно ли сварить поворот 90° из двух отводов 45°?

Можно, так делают на больших радиусах поворота, чтобы разнести изгиб: два отвода 45° со вставкой трубы дают плавную «утку». Но обычный прямой угол экономичнее и надёжнее выполнять одним отводом 90° – меньше сварных стыков.

Какую стенку отвода 90° брать под трубу?

Равную стенке трубы. Отвод 108х4 варят к трубе 108х4; при разностенности выше допуска нужен переход или разделка кромки. Толщина стенки в каталоге – от 2 до 28 мм под каждый диаметр.
