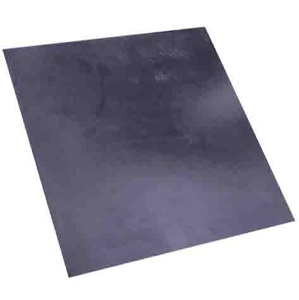

Техпластина ТМКЩ – листовая техническая резина по ГОСТ 7338-90, тепло-, морозо-, кислото- и щёлочестойкая. Основное назначение – заготовка для нарезки прокладок нестандартной формы, виброизоляционных подкладок, обкладки металла, амортизирующих элементов. От готовых ТМКЩ-прокладок отличается тем, что это сырьё для самостоятельной нарезки, а не штампованное кольцо под фланец.
В составе категории – пластина толщиной 1–50 мм, листы 500x500 мм и большие листы 1000x1000 мм или рулоны. Цвет чёрный, поверхность матовая.
Свойства
- Рабочая температура: –50…+90 °C. Для коротких пиков допускается до +100 °C.
- Среды: пресная и морская вода, водяной пар низкого давления, воздух, слабые растворы неорганических кислот и щелочей, технические эмульсии.
- Твёрдость по Шору А: 45–80 ед. в зависимости от исполнения (мягкая, средняя, повышенная твёрдость).
- Условная прочность при растяжении: не менее 4,0 МПа.
- Относительное удлинение при разрыве: не менее 200 %.
- Не работает с нефтепродуктами – для бензина, дизтоплива и минеральных масел нужна МБС-резина.
- Не работает с концентрированными кислотами и сильными окислителями – для них берут фторопласт Ф-4.
Применение
- Нарезка прокладок нестандартной формы – для теплообменников, аппаратов, ёмкостей, фасонных стыков, где готовые круглые прокладки не подходят.
- Виброизоляция оборудования – подкладки под насосы, компрессоры, вентиляторы, станки. Гасит ударные нагрузки и шум.
- Амортизация и демпфирование – буферы, отбойники, ограничители хода.
- Обкладка металла – защита бункеров, лотков, желобов от истирания и коррозии. Защита труб от ударов сыпучих материалов.
- Уплотнение люков, крышек, дверей – герметизация низкотемпературных узлов в ЖКХ, водоочистке, пищевой промышленности.
- Прокладки для воды и слабоагрессивных сред – ХВС, ГВС до +90 °C, канализация, технологические линии.
Как нарезать прокладку
- Снять с фланца внутренний диаметр и наружный диаметр прокладки, шаг и диаметр болтового круга.
- Выбрать толщину: для соединения «выступ-впадина» – 3 мм, для плоских фланцев – 3 или 5 мм, для канавочных – по глубине канавки.
- Разметить на пластине круг по внешнему диаметру и круг по внутреннему. Для болтовых отверстий – промерить и накернить.
- Внешний контур и отверстия вырезают пробойником или строительным ножом по шаблону. Для тиражной нарезки – штанцевый нож или плоттер.
- Внутренний круг – пробойником подходящего диаметра либо ножом по шаблону.
- Для герметичной посадки прокладка должна полностью перекрывать уплотнительную поверхность фланца с запасом 1–2 мм.
Для тиражного производства одинаковых прокладок выгоднее заказывать готовые ТМКЩ-кольца по ГОСТ 15180-86 – дешевле и точнее. Самостоятельная нарезка из листа оправдана при разовых задачах, нестандартных формах или срочном ремонте.
Частые вопросы
Чем ТМКЩ отличается от МБС-резины?
Это разные резины с разной средостойкостью. ТМКЩ работает с водой, паром, слабыми кислотами и щелочами при –50…+90 °C. МБС (маслобензостойкая) – с нефтепродуктами, маслами, дизтопливом, но не работает с горячей водой выше +60 °C. На воду и пар ставят ТМКЩ, на топливо и масла – МБС. Перепутать нельзя: ТМКЩ в нефтепродуктах разбухнет за сутки, МБС в горячей воде потеряет упругость за месяц.
Какую толщину пластины брать для нарезки прокладок?
Для типовых фланцев соединения «выступ-впадина» по ГОСТ 33259-2015 – 3 мм. Для плоских фланцев – 3 или 5 мм. Тонкая прокладка лучше передаёт усилие затяжки, толстая компенсирует неровности и перекосы. На вибрирующих и низконагруженных узлах толщину увеличивают до 5–8 мм для лучшего демпфирования.
Что лучше – готовые ТМКЩ-прокладки или нарезка из пластины?
Если форма стандартная (круглая под фланец) и тираж большой – готовые прокладки ТМКЩ по ГОСТ 15180-86 дешевле и точнее. Если форма нестандартная, разовая задача или срочный ремонт без возможности ждать поставку – режут из листа.
Можно ли ТМКЩ использовать в питьевой воде?
Стандартная ТМКЩ ГОСТ 7338-90 для пищевого и питьевого контакта не сертифицирована. Для питьевой воды нужна резина с заключением СЭС, маркировка «пищевая» или «питьевая». Для технического водопровода, отопления, канализации – ТМКЩ подходит без ограничений.
