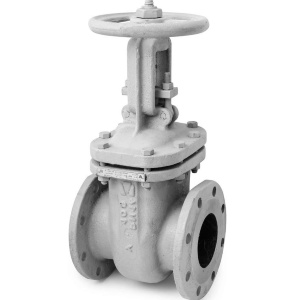

Задвижки 30с41нж – стальная клиновая фланцевая арматура с выдвижным шпинделем и нержавеющими уплотнительными поверхностями затвора, на условное давление Ру-16 и температуру рабочей среды до +425 °C. Это самая ходовая серия стальных задвижек в России: универсальна по среде (вода, пар, нефтепродукты, газ, неагрессивные химические жидкости), доступна во всём промышленном ряду Ду 50–300 (отдельные исполнения до Ду-600), массово выпускается несколькими российскими заводами – цены конкурентные, сроки поставки короткие.
Технические параметры серии
- Условный диаметр – Ду-50, 80, 100, 150, 200, 250, 300, отдельные исполнения 400, 500, 600.
- Условное давление – Ру-16 (1,6 МПа, 16 атм).
- Температура рабочей среды – от –20 до +425 °C.
- Рабочая среда – вода горячая и холодная, пар насыщенный и перегретый, нефть и нефтепродукты, природный газ, неагрессивные жидкие химические среды.
- Материал корпуса – углеродистая сталь марок 20, 20Л, 25Л, для холодного климата 20ГЛ и 20ХНЗЛ по ГОСТ 977-88.
- Материал уплотнения затвора – нержавеющая сталь (наплавка на сёдла и грани клина).
- Шпиндель – выдвижной, по высоте видно положение клина: открыто или закрыто.
- Присоединение – фланцевое по ГОСТ 12815-80, исполнение по ГОСТ 12819-80.
- Класс герметичности – А или В по ГОСТ 9544-2015 в зависимости от исполнения.
- Управление – ручное маховиком, для крупных Ду – с редуктором.
- Стандарт – ГОСТ 5762-2002.
Расшифровка маркировки
30с41нж по номенклатуре ЦКБА читается так: «30» – тип арматуры (задвижка); «с» – материал корпуса (углеродистая сталь); «4» – конструктивное исполнение (клиновая с выдвижным шпинделем); «1» – тип привода (ручной маховик); «нж» – материал уплотнительных поверхностей затвора (нержавеющая сталь). Сама серия часто маркируется в спецификациях как ЗКЛ2-16 – задвижка клиновая литая, исполнение 2, на Ру-16.
Бренды на складе
- МЗТА – основной российский производитель серии, 47 позиций в каталоге, весь размерный ряд от Ду-50 до Ду-300.
- Арма-Пром – российский поставщик 30с41нж в исполнении 30с41нж-armaprom, 16 позиций.
- Китайские заводы – 35 позиций по бюджетному сегменту, для объектов с менее жёсткими требованиями по подтверждению происхождения.
Соседние серии стальных задвижек
Если в проекте трубопровод собирается сваркой без разъёмных соединений (магистрали высокого давления, нефтегазовые объекты) – 30с64нж под приварку, Ру-25. Если нужна автоматизация открытия от АСУ ТП или пожарной автоматики – 30с941нж под электропривод, фланцевая на Ру-16. Если эксплуатация при –40 °C и ниже (Крайний Север, Сибирь) – 30лс41нж из легированной стали, рассчитанная до –60 °C.
Частые вопросы
Что значит «нж» в маркировке 30с41нж?
«Нж» – материал уплотнительных поверхностей затвора, наплавлены нержавеющей сталью. Это не значит, что корпус нержавеющий: корпус из углеродистой стали («с»). Если нужен корпус из нержавеющей стали (AISI 304/316) – смотреть нержавеющие задвижки, другая серия.
Подходит ли 30с41нж для пара?
Да, для насыщенного и перегретого пара до +425 °C. Это паспортный потолок серии по углеродистой стали корпуса. Для пара выше +425 °C (перегретый пар на ТЭЦ) – серии 30с15нж с уплотнением «стеллит» (наплавка твёрдым сплавом). Для пара с давлением выше Ру-16 – переходить на серии Ру-25 или Ру-40.
Какие фланцы нужны?
Ответные фланцы – стальные плоские приварные по ГОСТ 12820-80 или воротниковые по ГОСТ 12821-80, размер – по присоединительным размерам задвижки конкретной Ду (ГОСТ 12815-80). Прокладки – паронит ПОН-Б или ТРГ, на пар горячее – графитовые. Крепёж – болты с гайками по ГОСТ 7798-70, для повышенных параметров – шпильки по ГОСТ 9066-75.
Можно ли поставить 30с41нж на питьевую воду?
Да, серия допущена для систем хозяйственно-питьевого водоснабжения, если на партию оформлено санитарно-эпидемиологическое заключение. Запрашивать СЭЗ нужно у поставщика заранее: не все производители готовы предоставить документы под объекты с требованиями СанПиН.
Сколько весит задвижка Ду-100?
30с41нж Ду-100 Ру-16 весит около 50 кг (на 30 % больше чугунной 30ч6бр того же Ду). Ду-200 – около 130 кг, Ду-300 – около 290 кг. Точная масса – по паспорту конкретного исполнения, у разных заводов цифры отличаются в пределах 5–10 % в зависимости от толщины стенок и типа крышки.
