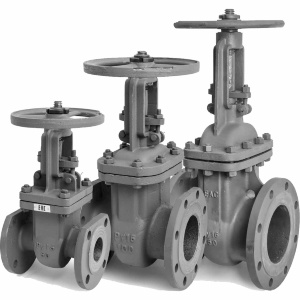

Задвижки Китай 30с41нж

30с41нж Китай

Задвижки Китай 30с41нж всегда можно купить из наличия на складе или заказать бесплатную доставку по Москве и Московской области.

Весь товар проходит обязательную сертификацию и контроль качества ОТК.

Если у Вас возникнут вопросы по цене или потребуется консультация, обращайтесь к нашим операторам по телефону +7 (495) 236-72-05.

Чтобы сделать заказ отправьте запрос с реквизитами на zakaz@gremir.ru

* цены указаны розничные, без учета скидок от объема заказа. Присылайте заявку, оперативно посчитаем и вышлем счет
АртикулНаименованиеЦена (с НДС)*Кол-во
2100114Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-50Диаметр Ду(Dn) - 50 мм. Давление Ру(Pn) - до 16 (1,6 МПа)3 650 Р
2100115Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-80Диаметр Ду(Dn) - 65 мм. Давление Ру(Pn) - до 16 (1,6 МПа)5 255 Р
2100116Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-100Диаметр Ду(Dn) - 80 мм. Давление Ру(Pn) - до 16 (1,6 МПа)6 875 Р
2100793Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-125Диаметр Ду(Dn) - 100 мм. Давление Ру(Pn) - до 16 (1,6 МПа)15 173 Р
2100117Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-150Диаметр Ду(Dn) - 125 мм. Давление Ру(Pn) - до 16 (1,6 МПа)13 214 Р
2100118Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-200Диаметр Ду(Dn) - 150 мм. Давление Ру(Pn) - до 16 (1,6 МПа)20 395 Р
2100119Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-250Диаметр Ду(Dn) - 250 мм. Давление Ру(Pn) - до 16 (1,6 МПа)31 475 Р
2100120Задвижка стальная клиновая фланцевая 30с41нж Китай Ру-16 Ду-300Диаметр Ду(Dn) - 300 мм. Давление Ру(Pn) - до 16 (1,6 МПа)41 639 Р
Оформляйте заказы — привезем очень быстро! ЗАПРОСИТЬ СЧЕТ
Описание:
ТЕХНИЧЕСКИЙ ПАСПОРТ
ЗАДВИЖКА
КЛИНОВАЯ СТАЛЬНАЯ ФЛАНЦЕВАЯ
С ВЫДВИЖНЫМ ШПИНДЕЛЕМ
30с41нж
DN 50-400мм; PN 1.6 МПа

Назначение и область применения

Задвижка стальная клиновая с выдвижным шпинделем фланцевая используется в качестве запорного устройства на технических линиях

Основные технические данные и характеристики

Наименование параметра Значение
Типовая фигура 30с41нж
Рабочее давление 1.6 МПа
Температура рабочей среды, Сo до +425
Материалы основных деталей сталь, нержавеющая сталь
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения фланцевое по ГОСТ 33259-2015, исполнение В
Управление ручное (маховик)
Класс герметичности по ГОСТ 9544-2015 А

Конструкция и материалы изделия

Деталь Материал
1 Диск коррозионно стойкая сталь (>DN150 наплавка на диске)
2 Корпус сталь, наплавка на кольцах
3 Прокладка армированный графит
4 Крышка сталь
5 Уплотнение мягкий графит
6 Шток сталь
7 Суппорт сталь
8 Маховик серый чугун
9 Гайка ковкий чугун
10 Круглая гайка сталь
11 Сальник серый чугун
12 Болт сталь
13 Гайка сталь
14 Болт сталь
15 Гайка/td> сталь
Схема задвижки 30с41нж

Конструктивные размеры, мм

DN L D D1 H DN фланца Толщина фланца с зеркалом Толщина зеркала Z d масса, кг Мин. промежуток сечения седла
50 180 125 162 275 100 16 3 4 18 12,8 40
80 210 160 194 325 127 17 3 4 18 19,5 65
100 230 180 215 375 156 18 3 8 18 27 80
125 255 210 244 440 188 20 3 8 22 30 100
150 280 240 280 510 206 22,5 3 8 22 51 125
200 330 295 340 678 266 25 3 12 22 79 175
250 450 355 405 760 313 25 3 12 26 114 200
300 500 410 458 935 370 26 3 12 26 163 250
350 550 470 515 1100 430 28 3 12 26 224 300
400 600 525 572 1300 475 28 3 16 30 311 350
500 700 620 670 1851 585 32 4 20 30 550 400
600 800 725 780 2340 685 38 4 20 30 900 500

Устройство и работа

Задвижка состоит из корпуса, крышки и устройства для закрытия и открытия прохода рабочей среды через корпус.

Отпирание и запирание задвижки производится путемпередачи крутящегомомента от маховика к затвору через шпиндель

Максимальное значение крутящего момента на маховике:
DN 50 80 100 125 150 200 250 300 350 400
Н·м 120 140 150 160 180 240 220 260 750 750

Направление рабочей среды – любое.

Установочное положение – маховиком вверх.

Монтаж и эксплуатация

Монтаж должен быть осуществлен вместе, обеспечивающим беспрепятственный доступ к изделию для текущего или планового ремонта и обслуживания.

Работы, выполняемые перед монтажом задвижки на трубопровод:

  • проверка комплекта поставки (изделие без документации к монтажу не допускается);
  • осмотр задвижки на предмет механических повреждений;
  • осмотр внутренних элементов задвижки на предмет засорений либо механических повреждений;
  • проверка работоспособности путем открытия и закрытия затвора;
  • проведение расконсервационных мероприятий согласно ГОСТ9.014-78;
  • смазывание резьбы шпинделя;
  • установка прокладок на место должна производиться весьма тщательно, рабочая поверхность фланцев должна быть очищена от грязи и ржавчины.

Действия при монтаже:

  • тщательная промывка трубопровода;
  • осуществление надежного крепежа задвижки стропальными приспособлениями (стропальный механизм не снимается до окончания полной установки задвижки;
  • правильная установка прокладок;
  • установка задвижек должна полностью исключать перекосы и натяжения (запрещается устранять перекосы фланцев за счет подтяжки крепежных деталей и деформации фланцев арматуры);
  • предусмотреть опоры, исключающие воздействие на трубопровод;
  • по окончании установки проверить герметичность затвора и болтовых соединений;
  • при необходимости произвести подтяжку затвора при помощи рычага;
  • при появлении протечки в сальниковом уплотнение необходимо произвести его затяжку до устранения течи.

Техническое обслуживание

Во время эксплуатации задвижек необходимо проводить обслуживание, во время которого соблюдать следующие условия:

  • обслуживание на рабочем трубопроводе при наличии рабочей среды и давления в системе строго запрещено;
  • проведение обслуживания путем периодических осмотров работоспособности задвижки;
  • при техническом освидетельствовании, а также после планового или текущего ремонта задвижки необходимо подвергнуть гидравлических испытаниям на герметичность затвора по классу А ГОСТ 9544-2015

Указание мер безопасности

Безопасность при эксплуатации достигается четким выполнением требований, указанных в п.6 п.7 настоящего паспорта.

Персонал, осуществляющий работы с задвижкой должен пройти инструктаж по технике безопасности, а также ознакомиться с требованиями настоящего паспорта и инструкциями на объекте. Должен иметь индивидуальные средства защиты.

При монтаже и обслуживании задвижек обязательно соблюдение техники безопасности, установленной на объект

Условия хранения и транспортировки

Транспортировка может производиться любым видом транспорта. При этом установка на транспортные средства должна исключать возможность появления механических повреждений.

При транспортировании и хранении затвор задвижки должен находиться в закрытом положении.

Во время перемещения задвижки кместумонтажа должна исключаться возможность загрязнения и попадания посторонних предметов во внутреннюю полость задвижки.

Утилизация

Утилизация изделия (переплавка, захоронение, перепродажа) производится в порядке, установленном Законами РФ от 04 мая 1999 г. № 96Ф3 «Об охране атмосферного воздуха» (в редакции от 01.01.2015 г.), от 24 июня 1998 г. № 89-ФЗ (в редакции от 01.02.2015 г.) «Об отходах производства и потребления», от 10 января 2002 № 7-ФЗ «Об охране окружающей среды» (в редакции от 01.01.2015 г.), а также другими российскими и региональными.

Гарантийные обязательства

Изготовитель гарантирует соответствие товара настоящему паспорту при соблюдении Потребителем условий эксплуатации,транспортировки и хранения.

Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки потребителю. Гарантийные обязательства распространяются на все дефекты, возникшие по вине завода-изготовителя.

Гарантия не распространяется на дефекты, возникшие в случаях:

  • нарушения паспортных режимов хранения, монтажа, испытания, эксплуатации и обслуживания изделия;
  • наличия следов воздействия веществ, агрессивных к материалам изделия;
  • наличия повреждений, вызванных пожаром, стихией, форс–мажорными обстоятельствами;
  • повреждений, вызванных неправильными действиями потребителя;
  • наличия механических повреждений или следов вмешательства в конструкцию изделия.
